使用日内瓦机制自动卷筒冲孔机|购买项目
摘要
自动冲孔机项目的目标是帮助实现工业和汽车零部件的自动冲孔机日内瓦机制。本发明的冲孔装置包括冲压头，该冲压头设置有多个冲头/管芯对，用于实现金属板的冲压操作。在冲压头中，限定了多个操作位置，其中每个操作位置在上述多个打孔/管芯对的冲头/芯片对中被定位和致动。每个冲头/芯片对独立于其他冲头操作。冲孔机还包括配备有用于夹持金属板并在所述多个冲头/管芯对的冲头和管芯之间移位的钳子的数控可编程机械手。
也可以看看：1）日内瓦机制简介及其利弊
介绍
本发明涉及一种使用日内瓦机构的自动冲压机，特别是根据预定数量的不同冲压形状以编程和可编程方式执行金属板的冲压。
本发明的冲孔器是一种类型的冲压头，所述冲孔头部，所述冲孔头部设有多个冲头/管芯对，用于实现所述金属板的所需冲孔，以及配备有所述金属板的夹持装置的数值控制的可编程操纵器，用于在通过所述冲头之间的水平平面上移位，并且它们的相关模具。在所述类型的已知冲压机上，存在单个，确定和不可改变的操作位置，每个冲头/芯对由适当的自动装置承载，并且在执行相同预定的所有冲孔所需的时间内保持的时间在金属板中设想的形状。
在使用日内瓦机构的这种已知的冲孔机的操作中，当第一冲头/芯片对保持在所述操作位置时，操纵器导致金属板的位移使得所述对执行预定数量的相同冲孔在所述金属板中的相应数量的预定和不同位置。一旦完成了该第一系列冲孔，首先考虑冲头/芯片对被另一对不同的形状代替，以实现在同一金属板上的第二系列冲压。这种操作模式，它与已知的冲孔机的结构和功能特性相关，并且最重要的是，在单个和不可改变的操作位置组成的基本特征上，涉及到现在替代的死亡时间，直到现在是不可避免的在操作位置中的冲头/芯片对，以及与操纵器必须执行的运动的不可忽略的时间消耗，以便在连续冲头/管芯对的操作期间移动金属板。
方法：
该项目采用日内瓦机构，移动布置和冲压机构设计。冲压机设计有机械布置，其中通过使用日内瓦机构控制运动。移动机构配有冲孔主轴。所以我们可以在机器区域内的任何地方移动冲孔主轴。移动机制也使用日内瓦机制控制。

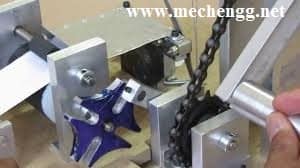

在使用日内瓦机制的这种冲压机中由两个部分组成。一种是自动冲压机构，第二部分是将旋转运动转换成冲压工具的线性往复运动。第一部分由日内瓦轮盘组成，键入一端的轴，另一端连接到链轮链轮。这款日内瓦轮轴支撑在两个血管块轴承上。该链轮从日内瓦轮传输旋转运动。
