开槽机简介：

插槽机或插槽机也是一种往复类型的机床，类似于整形机。它可以被认为是一个垂直成形器。机器的工作方式类似于成型器，然而，工具是垂直移动，而不是水平方向。工作是固定的。开槽机有一个垂直滑枕和手动或动力操作的旋转工作台。

常见类型的插床

1.冲床开槽机
2.通用生产开槽机
3.精密工具房插床
4.键槽铣床铣槽机

冲床斯劳特

这种冲床开槽机是一种非常坚固的重型机器，设计用于去除铸件和锻件中的大部分金属。冲床开槽机的行程长度足够大。它可以在两千到一千八百米之间的任何地方。冲床开槽机的冲头通常由螺旋小齿轮与冲头下侧的切割齿条齿啮合驱动。这里的小齿轮由可逆电动变速电机驱动，该电机非常类似于刨床。电动齿轮控制进给。

精密斯劳特

这种插孔机是一种比穿孔绘图仪更轻的机器。它们可以以非常高的速度运行。这台机器被设计用来接受光线的切割，从而提供精确的光洁度。使用专用夹具，机器能够在生产基础上处理大量任务。

开槽机分类:

1.冲床开槽机

• 重型
• 大型铸造框架
• 大冲程

2.生产开槽机

• 一般生产机器
• 普通型
• 机构-开槽阀瓣，连接闸板

3.精密工具房开槽机

• 轻型机
• 高速

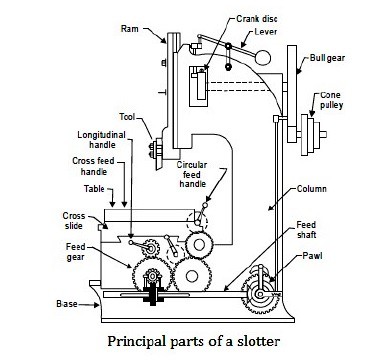

开槽机示意图：

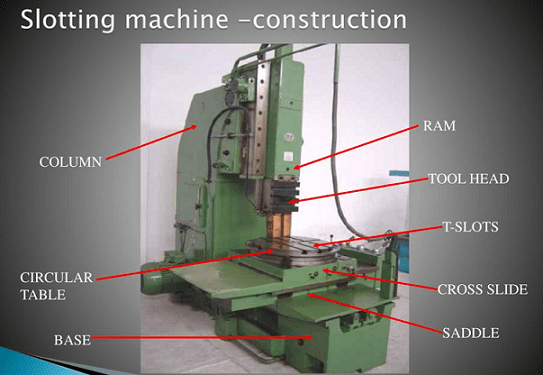

开槽机主要部件:

该图显示了开槽机及其各个部件。开槽机的主要部件如下所述：

1.床上或基础

它是由铸铁制成的。它支持立柱、工作台、闸板、驱动机构等。床的顶部承载着工作台可以穿过的水平路径。

2.表格

它固定工件，可在纵向和横向方向上进行调节。桌子可以围绕其中心旋转。

3.手轮

它们是用来旋转工作台和纵向和横向移动的。柱是垂直的构件。它们由铸铁组成，里面装有驱动装置。立柱的垂直正面被精确地完成，以便提供滑枕上下移动的途径。

4.内存

它具有垂直上下往复的功能。在它的底部，它携带着切割工具。它类似于成形机的冲压件;但它更大，而且垂直移动，与工作台成直角，而不是像整形器那样水平移动。

5.十字滑块

它可以平行于柱面移动。圆形工作台安装在十字滑块的顶部。

开槽机工作原理:-

插齿机是一种往复式机床，其中，固定刀具的垂直滑块通过曲柄连杆机构进行往复运动，待加工的工件直接安装或安装在工作台上的台钳中。与成型机一样，在开槽机中，快速切削运动传递给刀具，进给运动传递给工件。在开槽机中，除了纵向和横向进给外，工作台中还提供旋转进给运动。

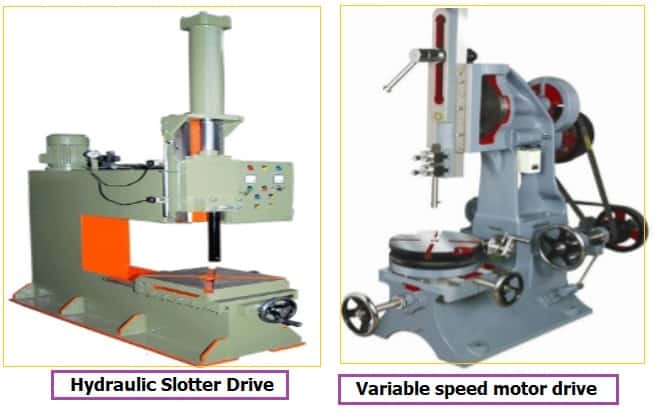

机制:

开槽机的机构有两种形式，包括：

液压传动:

在这个机构中，速度电机是由液压泵驱动的，以恒定的压力将油输送到管道。它还包含一个调节阀，可将压力下的油交替地推到活塞的两端，并使活塞另一端的油返回到储液器中。当滑枕携带刀具时，活塞通过活塞杆与滑枕相连。制动爪和先导阀有助于将油分配到活塞的每一端。

柱塞通过跳车挡块移动整个行程（前进和返回），跳车挡块将使操作调节阀的先导阀跳闸。调节阀将把油推到活塞的另一侧，柱塞的运动将反转。闸板行程长度取决于可以改变的脱扣器位置。这是通过松开脱扣器并将其移动到所需位置来实现的。

变速电机驱动:

开槽机使用该机构，通过齿轮箱中的不同齿轮获得速度，同时，轴借助电机旋转。它基本上用于现代大型开槽机。

插床的应用

1.用于加工垂直表面
2.它使用角或倾斜的表面
3.它用于切割槽，花键，键槽内外工作，如加工内部和外部齿轮
4.它用于加工凹面、圆形、半圆和凸面
5.它用于塑造内部和外部形状或轮廓
6.它用于加工难以在成型机上生产的形状
7.用于盲孔的内部加工
8.用于加工模具和冲头

开槽机操作

在插床上可以进行的操作有:
1.内槽或键槽
2.内部齿轮
3.深处
4.凹面、圆形和凸面等

开槽工具的类型

一套典型的开槽刀具包括:
1.粗加工
2.完成
3.右手
4.左手
5.键槽
6.画线器

开槽机规格

斯劳特大小:

它是由

1.开槽机闸板最大行程长度（mm）e.g 400mm
2.转盘直径（mm），例如915mm
3.工作台的纵向移动(mm)，例如762 mm
4.工作台的横向移动（mm），例如559 mm
5.电机功率(HP)，如7.5 HP
6.速度9的数量
7.所需地板空间3050 mm x 1800mm

斯劳特规格:

1.开槽机闸板最大行程长度（mm）
2.工作台直径
3.类型的驱动器
4.最大工作台行程
5.输入功率要求
6.所需楼面面积
7.不。可用的速度
8.不。可用的提要

开槽机的优点和缺点：

开槽机的优点

以下所述为开槽机的优点：

• 使用单点切削刀具。
• 低成本机器。
• 准确的表面光洁度。
• 机效率高。
• 低维护。
• 这台机器很轻。

插床的缺点

以下是开槽机的缺点：

• 需要一个熟练的人来操作它。
• 严格施工。
