方孔钻孔机的设计与制作

摘要
基于Reuleaux三角形的机械设计和方形孔生产工具。我们论文的主要目的是通过纯粹的机械连接来研究如何将圆周运动转换为方形运动;一种应用是构造一个钻孔精确方孔的特殊工具。满足铺设目标的几何结构是Reulaux三角形。另外，对于这种几何形状，就像旋转驱动器一样（例如钻机）必须迫使Reuleaux三角形在正方形内旋转，并且需要一个方形指南来限制Reuleaux三角以及描述事实的特殊耦合旋转中心也在约束中移动。这种增强的实际重要性是驱动端可以放置在标准钻头压机中;另一端被限制以保持在固定方块内，将产生一个完美的方向轨迹，这可以变成工作方块 - 钻孔。

介绍
孔在所有机器元件中都有不同的用途。这些孔可以是圆形、方形、矩形或任何其他形状，取决于要求或设计。对于圆孔，市场上有这种机器。但对于方形孔或其他类型的孔，目前常用的方法有拉削、电火花加工和电化加工。这些非常昂贵，需要特殊的工具或机器。勒洛三角形是德国机械工程师弗朗茨·勒洛几何发现的一个例子，他讨论了著名的曲线三角形，它开始被用于众多的机构瓦茨兄弟工具厂。虽然弗朗茨鲁洛不是第一画和考虑三个圆圈的形状形成的十字路口的一个等边三角形,但使用曲线和其特殊的属性产生多边形孔是由詹姆斯瓦特在1914年和几何已经一天比一天不断发展的完全复制了它旋转的正方形。

问题陈述
电火花加工中的材料去除，涉及到被侵蚀的工作间隙中产生的碎片
电极颗粒和介电分解的副产物。均匀分布的间隙污染某种阈值的污染是为了放电的兴趣。然而，由于冲洗不充分的冲洗导致在特定位置中的放电的重复定位，并且在间隙中被限制在间隙中的隔离域的过度碎片浓度。
这将对加工强度、稳定性、加工表面的几何形状和完整性产生不利影响。因此，适当的间隙冲洗对于加工生产率和加工表面的质量都是重要的。冲洗可以通过强迫电介质流体通过工具上的孔来完成，但冲洗孔会在加工表面留下它们的足迹，作为工作形状
EDM与工具的互补。或者，冲洗可以通过微孔，其在工具中特别制造。在实例中，在任何一个电极中提供冲洗孔的情况下，可以引导和控制在加工区域外部射流的形式的间隙处的介电。当机加工深度或正面加工时，该技术无效
区域很大。

工作准则
制造一个特殊工具的主要思想是实现众所周知的特殊工具是制造一种改变旋转的机制
轴绕其纵轴的运动到在给定的轮廓线内绕同一轴线旋转的运动，该轮廓线在每个角上有四个控制椭圆，它们的中心在约束方形的顶点上，约束方形将引导刀具在约束轮廓线内保持旋转完整。这将导致切割的正方形几何作为需要的目的。刀具以与卡盘相同的转速旋转，这是需要克服巨大的力来切割金属零件。公转成为一个不可分割的部分，所以勒洛三角中心不是固定的，它必须在由这四个椭圆构成的轮廓中移动。在遵循基本原则之后，需要在不影响每个组件的工作的情况下将组件放在一起。

组件
i）3点切削刀具安装在RT上的特殊工具，其具有3个切削刃，以获得方形孔。该工具由EN36组成，具有高硬度强度。强烈建议进行预测，这减少了工具上的磨损和要拆除的磨损量。它也有助于工具的一些压力
因此，具有更大的刀具寿命。该工具安装在25mm的Reuleaux三角形上，该工具由EN36制成。

ii）支持成员
方形导轨是一种固定部件，它引导勒洛三角作方形运动，也帮助RT在固定平面内旋转，方形导轨用两根钢条连接到钻床上，这些钢条用夹具夹紧在钻床上。所提供的夹钳可将支撑件连接到便携式钻床上。为了使RT在方形导轨内平稳运行，我们将尺寸大于RT宽度的方孔进行了加工，从而保证了刀具在方形导轨内转动时不会卡死。
方孔尺寸=30cm
材料:低碳钢

万向节
万向节用于以用于传递扭矩的角度连接两个轴。RT必须自身旋转，并且通过使用万向节RT可以在非晕路径中旋转来旋转非旋转路径。耦合或接头可以通过轴在任何选定的角度下传递旋转动力，在刚性杆中耦合，允许杆在任何方向上以“弯曲”，并且通常用于传递旋转运动的轴上。它包括一对铰链位于靠近的铰链，彼此相距90°，通过横轴连接。万向节不是恒定速度关节。

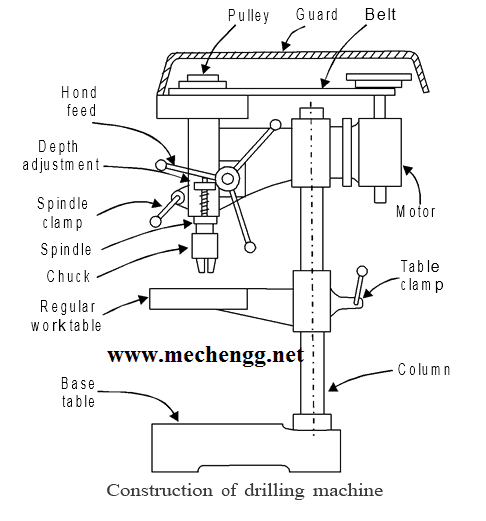

钻孔机
为了给RT和工具提供旋转运动，采用冲击钻。万向节的一端与钻床的刀架连接。主轴的速度对所有操作都是恒定的，而切削速度沿着切削刃变化。
通常计算切割速度以用于外径。凿子边缘的中心切割速度为零;在嘴唇上的任何一点，它是
与点的半径成正比。沿切削刃切削速度的这种变化是钻孔的一个重要特征。

规格:
1.块大小:13毫米
2.功率:350 W
3.频率：50 Hz
4.当前:1.5
5.速度:0 - 2800转每分钟
6.电压：220 V
