Pascal法律的实际应用

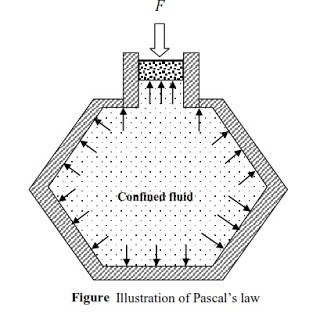

Pascal法律的实际应用很多。在本节中，介绍了帕斯卡法律的两种应用：

(a)手动液压千斤顶和

(b)气-液增压器。

看到更多:什么是帕斯卡法律和帕斯卡法的应用

手动液压千斤顶

如图所示，该系统采用活塞式手动泵为液压负载缸提供动力，提升负载。操作如下:

1.在手柄ABC的点A处施加手力，该手柄ABC在点C处枢转。泵筒的活塞杆在点B处固定到泵活塞的输入把手。

2.泵缸包含一个小直径的活塞，可自由地上下移动。活塞和杆刚性地连接在一起。当把手拉起时，活塞上升并在其下方的空间中产生真空。结果，大气压迫使油离开油箱并通过止回阀1流过止回阀1以填充泵活塞下方产生的空隙。这是抽吸过程。

3.止回阀允许流动仅在一个方向上通过，如箭头所示。当手柄被推下时，油就从小直径泵缸喷射，并且它流过止回阀2并进入大直径载荷缸的底端。

4.负载缸在结构上与泵缸相似，包含一个连接到杆上的活塞。压力在负载活塞下建立，等于由泵活塞产生的压力。泵活塞产生的压力等于施加在泵上的力
泵活塞杆除以泵活塞的区域。

5.可以提升的负载等于压力的乘积和负载活塞的区域。而且，每次输入手柄上下循环时，指定体积的油从泵喷射，以提高负载缸的给定距离。

6.渗出阀是手动阀门，当打开时，允许通过从负载缸返回油箱来降低负荷。

也可以看看7液压千斤顶相关机械项目报告下载188金宝搏怎么样

空对液压助推器

该装置用于将车间空气转换为更高的液压压力，以操作需要小到中等体积的更高压力油的液压缸。它由一个包含一个大直径空气活塞的气缸驱动一个小直径的液压活塞，实际上是一个连接活塞的长杆。任何配备航空公司的车间都可以从钩入空气管路的气-液增压装置获得平稳、高效的液压动力。替代方案是一个完整的液压系统，包括昂贵的泵和高压阀。其他好处包括节省空间和低运行和维护成本。

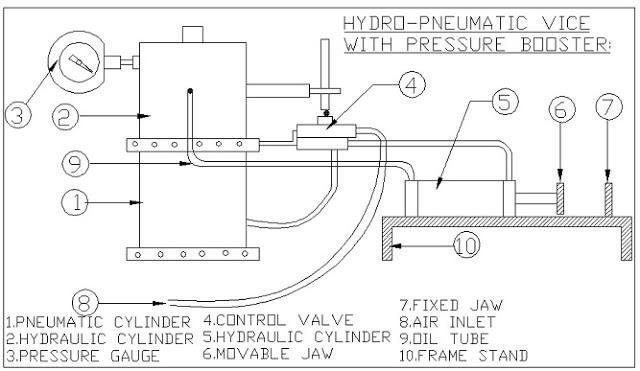

图显示了一种应用空气 - 液压增压器向液压缸供应高压油，其短冲程活塞用于将工件夹紧到机床台上的液压缸。由于车间空气压力通常在100psi下操作，因此气动操作的夹具将需要过大的圆筒，以在加工时刚性地保持工件。

空气 - 液压压力助力器如下操作。让我们假设空气活塞具有10cm2区域并且经受10巴的空气压力。这在增压器的液压活塞上产生1000 n力。因此，如果增强剂的液压活塞的面积为1cm 2
，液压油压为100巴。根据Pascal的法律，这在液压夹紧的短时间内活塞产生100个Bar油
圆柱体安装在机床桌上。

气液增压机的压力比可由下式求得:

压力比=输出油压/输入油压

=空气活塞区域/液压活塞区域
