什么是齿轮电机|工作,图,优点,范围
齿轮马达由于液压作用于一个齿的区域而产生扭矩。有两个齿试图在适当的方向移动转子,而一个网齿在中心网试图在相反的方向移动它。在齿轮电机的设计中,其中一个齿轮是键控到输出轴上,而另一个只是一个空转齿轮。加压的油被送至电机的进口端口。

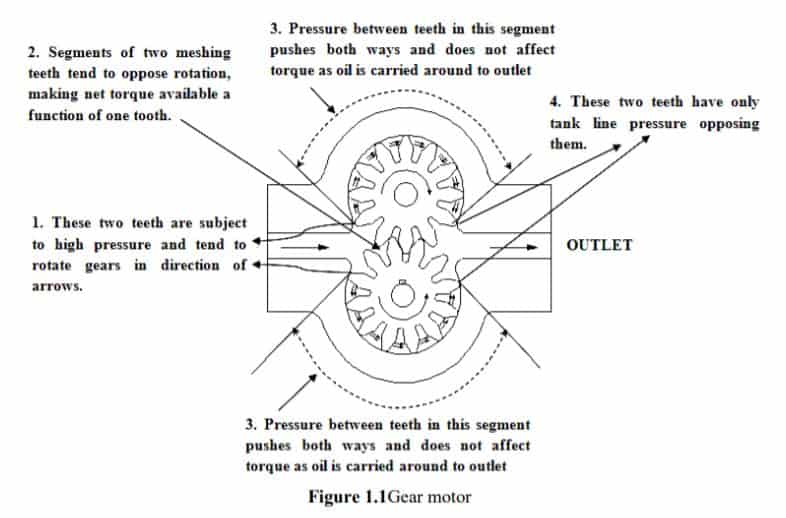

然后压力被施加到齿轮齿,导致齿轮和输出轴旋转。压力不断增加,直到产生足够的扭矩来旋转输出轴对抗负载。电机轴承上的侧负载相当高,因为所有的液压都在一侧。这限制了电机的轴承寿命。齿轮电机原理图如图所示。
![齿轮马达图](http://www.gunkrazy.com/wp-content/uploads/2019/05/gear-motor-diagram.jpg)
大多数齿轮马达是双向的。反转流动方向可以反转旋转方向。在齿轮泵的情况下,容积排量是固定的。由于进口处压力高,出口处压力低,轴和轴承上产生了很大的侧载荷。齿轮电机通常限制在150 bar的工作压力和2500 RPM的工作速度。它们的最大流量可达600 LPM。齿轮电机结构简单,耐污性好,但其效率低于叶片泵或柱塞泵,而且比柱塞泵泄漏更多。一般来说,它们不用作伺服电机。液压马达也可以采用内齿轮设计。这些类型可以运行在更高的压力和速度,也有更大的排量外部齿轮马达。
齿轮马达的优点
齿轮马达设计简单,成本低廉。
齿轮马达的缺点
- 齿轮马达承受相对较高的内泄漏。因此,它们不适合高扭矩,低转速的应用。
- 进口处的高压,加上出口处的低压,产生非常高的承载负荷。
范围
齿轮电机可用于峰值工作压力高达125 bar,额定能力高达10 Lps,最大转速约3000 rpm。
