刀架磨床-车床机械附件项目

工具岗室研磨机

剧情简介

每个人都知道一个工具柱磨床是一个强大的方便项目作为一个除了车床，如果你曾经定价过，你知道他们会碰到一些大量的钱。因此，带着这样的想法，我开始建造自己的房子。如图所示以下是该项目的结果。我不得不说工具磨坊工具好。通过改变滑轮大小，我可以得到一个超过10,000 rpm的高端速度，如果需要的话。我将制作的唯一变化是有一个完全封闭的电机来避开砂砾。

介绍

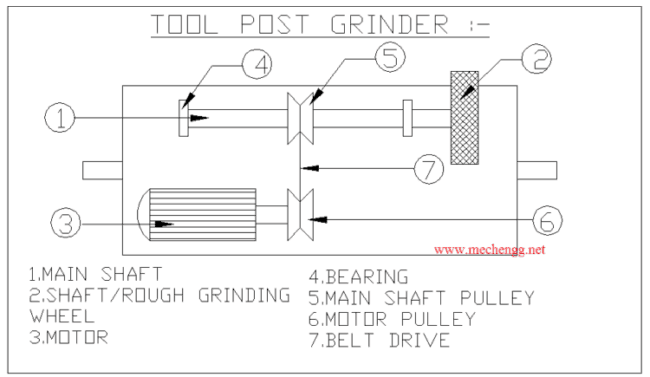

我们的项目是多用途工具磨机的设计和制作。它用于将加工表面研磨到超级表面处理和精度。它可以用作内部和外磨床通过固定在一个中心车床的车架上的附件。的该附件的主要部件有主体、主轴、轴承、绳轮和砂轮等

需要附件

在工程领域，一般对某些零件的表面光洁度要求较高准确性。例如，圆柱形零件需要高光洁度内孔或外阀体，它需要外圆磨床和无中心磨床。的以上的机械成本会更多，而且除非我们有很多类似的工作，我们股权让这些昂贵的机器闲置着。为了避免这种沉重的投资，也为了填满我们的我们可以制造此类职位的磨削要求。随着这种附件的成本较少，我们可以在我们没有时保持这种闲置足够的工作岗位。因为这个附件，我们不会有任何损失。

检查也:7中心车床机械附件，提高车床应用

工作原理

该附件用于中心车床。整个安排是固定的部件所在的托架。砂轮安装在主轴上由两个轴承支撑，并由电机通过“V”绳在高空旋转革命。

同时介绍了旋转砂轮在工件孔内的工作原理也旋转在卡盘上，材料将根据我们的切割除去选择。操作类似于磨削操作。在转弯中，一种单点工具除去材料，但在这个过程中，砂轮用于超级完成工作，

在需要高精度的情况下。

工作的单位

这个附件是固定在车架上，在那里的复合刀架休息。的主轴的附件将主轴平行于车床。它就像一个无聊的酒吧在刀架上。有电机的地方，主轴和砂轮会旋转，转速约为。工件是在车床卡盘上进行的，例如，如果我们磨一个孔车体上，车体会在较低转速下旋转，车床主轴上，砂轮上将以更高的转速旋转。砂轮的旋转方向将与工作轮换。
切割深度可通过横向滑动给出，纵向移动将被自动送料。正常情况下，每次切割的深度为0.02至0.05毫米。

好处

1.附件是紧凑和刚性的大小。

2.维护更少。

3.它可以通过中心高度的小变化在任何车床上使用。

缺点

1.此附件不用于锥形作业来研磨，但它可以使用额外的锥形螺纹转动附件进行研磨。

应用程序

1.可以完成在任何大小的身体内部磨削孔内。

2.由于进料是自动的，可以实现0.8微米的光纤。

3.通过改变磨削轮级，可用于研磨碳钢，合金钢和不锈钢等。

应用领域

无论需要磨削完成，都可以使用它。例如，工业阀的孔，不同机器主轴的外径。 相关:多用途分度装置-车床，铣床，钻孔附件
