车床上的螺纹切割 - 车床机操作

在车床上，内部和外部线是在螺纹工具的帮助下切割的，或者分别借助于Tap和Tap和Die。

在借助工具的帮助下切割线程时，应满足以下要求：

一个。当工作旋转与铅螺钉的旋转之间应有一定的关系，以控制半螺母与铅螺钉互动时与工作平行的线性运动。

b。该工具应接地到要切割的线的正确形状或轮廓。

在现代发动机车床中，提供了快速更换齿轮盒，其中只需移动更换齿轮杆即可轻松获得主轴和铅螺钉旋转的不同比例。在普通发动机车床中，每次必须换档。

为了切割车床，必须精确的螺钉，以便仔细控制马鞍运动与工作革命之间的关系。这是由铅螺钉带来的，铅螺钉由齿轮驱动，如图2所示的设置所示。

通常，驱动器首先被携带到称为螺柱的主轴上，所有目的都可以假定为主轴本身，因为它以相同的速度和相同的方向旋转，除非通过倒塌机构逆转。从螺柱上，驱动器被齿轮火车传递到铅螺钉中。

为了改变铅螺钉的旋转与螺柱的旋转之间的关系，齿轮火车可能会变化。请注意，切割不同螺纹的主轴齿轮永远不会更改。每当需要特定比率和铅螺钉之间需要特定比率时，螺柱齿轮（驱动器齿轮）和铅螺钉齿轮（驱动齿轮）就会更改。

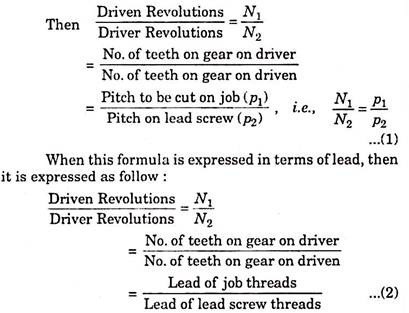

这是一个公式，可以在螺柱和铅螺钉齿轮上的牙齿之间提供所需的比率。

认为;

p1 =毫米的音高要切下工作，

p2 =铅螺钉上的螺距，mm。

N1 =旋转螺柱装备的旋转数量。

N2 =旋转数量铅螺钉正在制造。

当要在作业上切割多启动线程时，通常使用第二种形式。

在切割内部和外部线程时，应考虑以下几点：

一世。该工具应精确地设置在工作中心线的高度，并在90°的工作中设置为工作。为了设置工具，通常使用工具设置量表。

ii。工具以90°的馈送到作业轴，或者以27°至30°的角度馈入作业轴。后一种方法主要是因为该工具的完整侧用于切割动作，从而可以在线程上更好地完成饰面。

iii。在切割线程的同时，工作速度降低到转弯操作中使用的工作速度的三分之一或四分之一。
