凸轮和追随者|定义，类型，凸轮的命名法
定义
凸轮是一种机械元件，它是用来传递往复或摆动的运动到另一个机器元件称为从动件。凸轮和追随者是一种组装，两者都在任何机器元件中都配合在一起。凸轮和追随者是由于它们之间的线路接触，是高对的例子。通过使用难以实现的凸轮和追随者，可以轻易实现一些复杂的动作。我们可以说凸轮和追随者是机制最重要的部分。凸轮和从动件组合主要用于内燃机，用于操作入口和排气阀，机床，印刷控制机构如此。它们通常通过使用压铸，铣削和通过冲孔来制造。
凸轮是机械连杆中的一个旋转或滑动部件，它驱动一个被称为从动件的配合部件。从功能的观点来看，凸轮和跟随者的安排是非常相似的连杆机构。凸轮接受输入运动(旋转运动或直线运动)，并将一个合成运动(直线运动或旋转运动)传递给从动件。
阅读更多:凸轮和从动件的类型——机械理论基础
凸轮命名法
凸轮轮廓:凸轮轮廓是盘形凸轮的外表面。
基圈：基圆是最小的圆，绘制成与凸轮轮廓相切。
追踪点：迹点是从动件上的一个点，迹点运动描述从动件的运动。
音高曲线:螺距曲线是从动件绕文具凸轮旋转时由跟踪点产生的路径。
Prime Circle：素圆是能画出的与节曲线相切的最小圆，其中心在凸轮中心。
压力角:压力角是从动件运动方向与俯仰曲线法线之间的角度。
节点:俯仰点对应最大压力角点。
节圆:从凸轮中心画出并通过节点的圆称为节圆。
中风:从动件移动或旋转的最大距离或角度。
凸轮和追随者的分类

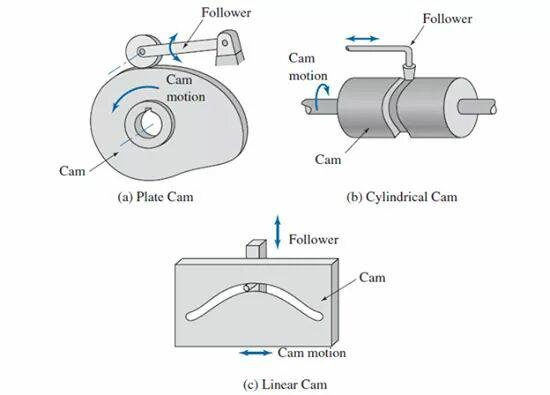

摄像头的分类
凸轮的类型如下。
根据凸轮的形状
在此类别中，凸轮类型由凸轮的形状和凸轮的形状分类。这些如下。
径向或圆盘凸轮
在径向凸轮中，凸轮轮廓（凸轮形状）是以这样的方式设计，从而按照凸轮或凸轮轮廓在垂直于凸轮轴的情况下移动。通过弹簧力或重力力，凸轮轮廓和从动件之间总是存在表面接触。
2.圆柱凸轮
在圆柱形凸轮中，从动轴和凸轮轴彼此平行。圆柱形凸轮是通过机械加工在圆柱形表面上的轮廓轴上的圆柱形轴。该轮廓处于凹槽形状，从动件与该凹槽具有表面接触。作为圆柱形轴或圆柱形凸轮旋转从动件移动，从动件移动可以是往复的或振荡的。
3.翻译或楔形凸轮
在这种类型的凸轮中，凸轮是往复运动的，这个运动被用来移动从动件。凸轮有一个特定的形状或轮廓，从动件的运动是通过它完成的。
4.共轭凸轮
在这种类型中，两个盘相互连接，盘的轴由距离偏移，形成凸轮轮廓。从动件通过两个滚子与凸轮型线表面接触。当凸轮旋转时，从动件跟随它。
5.Globoidal凸轮
弧面凸轮是轴，有一个凹或凸圆周。在其上加工成槽，并用于给从动件运动。弧面凸轮用于从动件绕定点摆动。
6.球形摄像机
球形凸轮是球形的形式，在该球形上形成凹槽。追随者与该凹槽表面接触。作为凸轮旋转跟随器振荡围绕一个固定点。
B.根据跟随者运动
在这些类别中，根据追随者的移动，凸轮类型。追随者的运动取决于凸轮轮廓;CAMS也根据从动泵运动进行分类。
1.居住迟到返回停留凸轮
在这种类型中，追随者运动是考虑的。按照名字，追随者运动以一种方式做，先居住，然后上升，再居住，然后返回，再居住。这一切过程是在一个旋转（360度）的凸轮中完成的。
2.Dwell Rise Return Dwell cam
在这种类型中，追随者运动是考虑的。按照名字，追随者运动以一种方式做，先居住，然后上升，然后返回，再居住。这一切过程是在一个旋转（360度）的凸轮中完成的。
3.升回升凸轮
在这种类型中，追随者运动是考虑的。根据名称，追随者的运动是以首次上升的方式完成的。这一切过程是在一个旋转（360度）的凸轮中完成的。
4.止弧升止弧凸轮
在这种类型中，追随者运动是考虑的。根据名称的追随者运动，以首先居住的方式完成，然后再次恢复。这一切过程是在一个旋转（360度）的凸轮中完成的。在360度，它突然落到了它的第一职位。
C.根据从动者的约束类型
对于凸轮和跟随机构的适当功能，重要的是在旋转的所有时间和任何速度下保持凸轮型材和跟随器之间的表面接触。对于这种需要弹簧力，重力或正驱动器在凸轮和从动机构中使用。在此基础上，通过追随者的约束来分类，这些是如下。
预装弹簧凸轮
在这种类型的凸轮弹簧使用力。压缩弹簧以这样一种方式预加载到从动件中，它始终保持表面接触。
2.正传动凸轮
在这种类型的凸轮，它不需要任何外力。从动件的设计是这样的，它不需要任何外力。

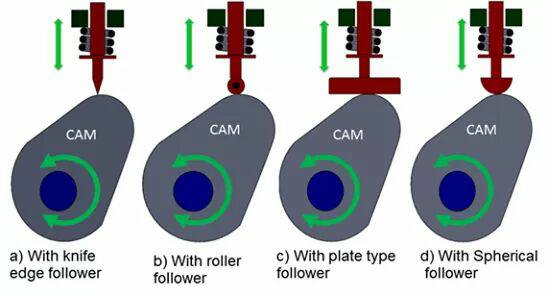

分类的追随者
追随者的类型如下。
A.按接触面
从动件按凸轮与从动件之间的表面接触进行分类，一般都属于这一组。凸轮和从动件之间有不同类型的表面接触，根据表面接触，它们被分为以下几类。
1.刀口追随者
根据名称，刀从动件有刀刃，刀刃有表面接触凸轮轮廓(凸轮轮廓是凸轮的一种形状)。由于从动件有刀刃，因此从动件与凸轮型线之间的磨损更大。由于磨损，凸轮轮廓随时间变化，不能正常工作。这就是刀刃在实践中没有使用的原因。
2.滚子从动件
根据名称滚子从动件有滚子，凸轮和从动件之间的表面接触是滚动接触。它减少了凸轮轮廓的磨损。
3.平信徒
平面从动件在凸轮和从动件表面接触处具有平面轮廓。它在空间有限的地方很有用。平从动件适用于空间有限的汽车发动机。
4.球形追随者
在平面从动件中，会产生应力。为了减少这种应力，平面被加工成球形，称为球形从动件。
B.根据追随者运动的类型
在此类别中，追随者通过凸轮和跟随器之间的相对运动和移动来分类，这些是如下。
1.平移运动型追随者
在这种类型的追随者中，追随者具有平移运动意味着凸轮正在旋转和跟随器之间的引导方式之间的往复运动。这种类型的跟随器的例子是刀刃扣轮，滚子簧手动，平臂和球形追随者。
2.振荡运动型扣套
在这种类型的从动件中，从动件具有振荡运动。凸轮旋转，并根据凸轮轮廓，从动件也移动，但从动件是固定在点，从动件是摆动。这种类型的从动件被称为振荡运动型从动件。
C.根据追随者运动线
在这个类别中，追随者按照追随者的轴线进行分类，如下所示。
1.径向追随者
在径向从动件中，从动件轴线与凸轮中心在一条直线上或从动件轴线穿过凸轮中心称为径向从动件。这种类型的跟随器的例子是刀刃扣轮，滚子簧手动，平臂和球形追随者。
2.抵消追随者
在偏置从动件中，从动件的运动轴从凸轮中心偏移，凸轮绕其旋转称为偏置从动件。
