涡流传感器|的优点、缺点及应用

涡流传感器检测由参考线圈产生的接近或存在磁场。电涡流有色金属。它们可以被用作目标的接近传感器，传感器检测黑色金属和检测仪表目标的存在，或它可以配置来测量目标的位置或位移。

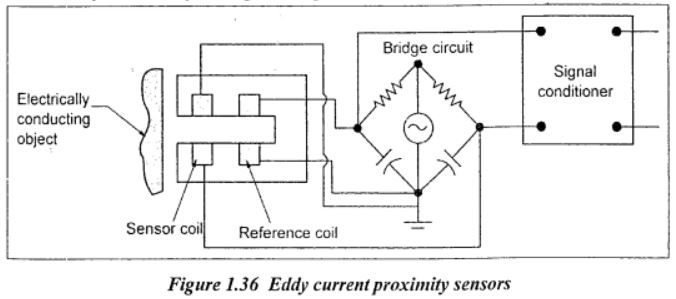

涡流是由于传感器或有源线圈产生的磁场而在导电材料中感应到的局部电流。它被一个参考线圈感知，产生一个输出信号。当目标与探头之间的距离改变时，线圈的阻抗也会相应改变。通过如图1.36所示的精心布置的桥电路，可以检测到阻抗的变化。

涡流局限于导电靶附近的浅层
表面。它们的有效深度由

为了使换能器成功，目标材料必须至少比涡流的有效深度厚三倍，因为换能器假定涡流定位于半无限固体的表面附近，并且实际涡流振幅随着距离的增加呈二次递减。

涡流传感器的应用

由于它是一种非接触装置，它适用于更高分辨率的测量应用。该装置用于找出自然界中导电物体的位置。各种应用如下。

(我)的位置测量
由于涡流换能器的输出代表了换能器与导体之间距离的大小，因此可以对该设备进行校准，以测量目标的位置或位移。因此，它可以适用于监测或传感物体的精确位置，如机床。它也可以用来定位精密设备(如磁盘驱动器)的最终位置。

（ii）振动运动测量
这种装置也适用于寻找振动导体的交替位置。由于接触装置在这种应用中是行不通的，所以强烈建议采用非接触装置，如涡流传感器。因此，它可以用于测量轴到参考点的距离或振动仪器的来回运动。

涡流传感器的优点

(i)体积小
(2)成本低。
(三)可靠性高。
(iv)产生高频响应。
(v)小排量灵敏度高。
（vi）对换能器和导体之间的间隙中的材料不敏感。

涡流传感器的缺点

（i）仅当换能器和导体之间的间隙很小时，结果才会精确。
(ii)该装置不能用于寻找非导电材料的位置。
（iii）总是发生设备的活动线圈的距离和阻抗之间的非线性关系。
(iv)设备对温度敏感。
