机械面试基本问题和回答第六部分
机械工程基础面试，188金宝搏bet官方下载口试，口头问答部分6
188金宝搏bet官方下载机械工程面试技术问题和答案，并解释工作面试，竞争性考试和入学考试。
机械基础面试:第1部分|第2部分|第3部分|第4部分|第5部分|第6部分|第7部分
151.汽车轮胎通常是用什么材料制成的?
Styrene-butadine橡胶。

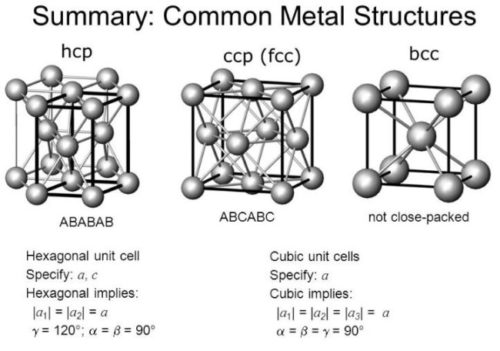

152.纯铁的结构是什么，它是软的还是硬的?
铁氧体，很软。
153.哪些元素可以增加钢的耐蚀性?
铬和镍。
154.是什么导致钢的硬度?热处理如何改变钢的性能?
铁中碳化物的形状和分布决定了钢的硬度。在奥氏体中溶解碳化物是钢热处理的基础。如果钢被加热到A临界温度以上以溶解所有的碳化物，然后冷却，通过冷却范围的适当冷却将产生所需的尺寸和碳化物在铁素体中的分布，赋予不同的性能。

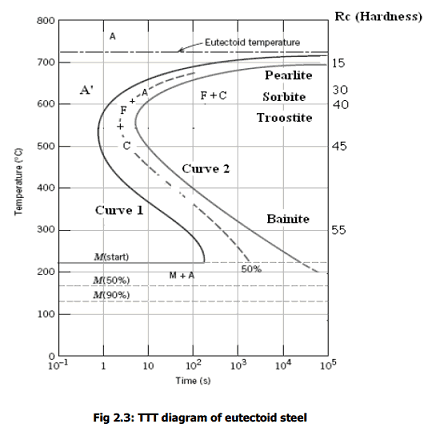

155.解释钢中珠光体、贝氏体和马氏体组织的形成。
如果含有约0.80%碳的奥氏体通过临界温度缓慢冷却，铁素体和渗碳体同时被排斥，形成交替的板或片层。这种微观结构称为珠光体。在A1的温度下，奥氏体的转变。珠光体可能需要相当长的时间来启动和完成，但产品将是薄层珠光体。随着转变温度的降低，开始转变的时间缩短，但产物为细度增加的珠光体，当温度接近550℃时，无法分解成层状成分。转变温度的进一步降低导致培养时间的延长，并使产物的结构转变为所谓的“贝氏体”形式。
如果温度降低足够，扩散控制的形核和转变的生长模式被完全抑制，奥氏体通过一个无扩散过程转变，在这个过程中，晶格有效地剪切成一个新的晶体结构，称为“马氏体”。该相具有四方晶体结构，在过饱和固溶体中含有碳。
156.合金化的钢如何能达到热处理无法达到的性能?
先决条件钢的淬火马氏体应该形成冷却,但这只有通过冷却的速率是伟大的足以抑制珠光体或贝氏体的形成和在普通碳素结构钢这可以通过淬火相对较小的样本
157.合金元素的主要影响是什么?
- 改变转变温度和时间
- 通过(a)使晶体变硬和(B)引入复杂的沉淀物使钢变硬来改变给定结构的室温和高温强度。
- 改变钢表面形成的氧化膜的类型，从而影响其耐蚀性。

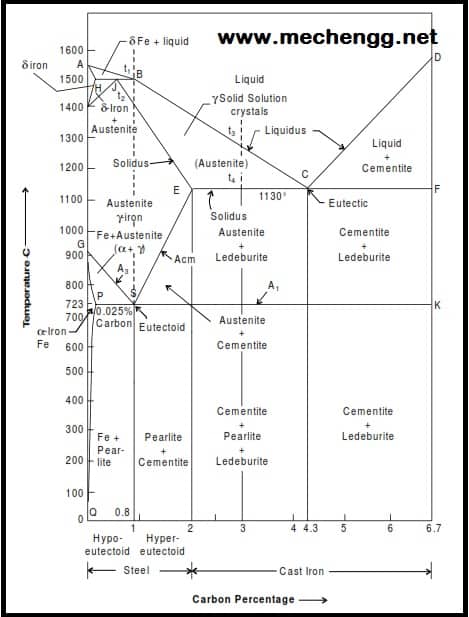

158.奥氏体稳定剂和铁素体稳定剂有什么区别?
- 奥氏体稳定剂有延长奥氏体形成温度范围的作用。这些元素是碳、锰、镍、铜和钴。
- 铁素体稳定剂有延长形成和形成铁素体的温度范围的效果，从而降低了形成奥氏体的温度范围。这些元素是硅、铬、钼、
钨，钛和铌。
159.碳对钢的性能有什么影响?
- 一般来说，碳含量的增加会产生更高的极限强度和硬度，但降低钢合金的延展性和韧性。碳也会增加空气硬化倾向和焊缝硬度，特别是在有铬的情况下。在用于高温应用的低合金钢中，碳含量通常被限制在最大约0.15%，以确保焊接、膨胀和弯曲操作的最佳延展性。为了减少碳化物沉淀引起的晶间腐蚀，奥氏体(18-8型)合金的碳含量在商业规格中被限制在0.08%，甚至更少，在某些耐腐蚀应用中使用的极低碳等级中为0.03%。
- 在正火状态下的普通碳钢中，在440℃以下的温度下，抗蠕变性能似乎随着碳含量的增加而增加，在较高的温度下，蠕变性能几乎没有随碳含量的变化。
- 碳含量的增加降低了钢的热传导率和电导率，提高了钢的淬火硬度。
160.硅作为合金化元素在钢中的作用是什么?
- 硅由于其脱氧和脱气特性，对生产优质钢做出了巨大贡献。当添加量达到2.5%时，钢的极限强度增加而不损失延性。硅含量超过2.5%会导致脆性，高于5%会使钢无延展性。
- 加入硅可以提高钢的抗氧化性和表面稳定性。这些理想的效果部分地补偿了硅降低钢的蠕变性能的趋势。硅提高了钢的电阻率，降低了磁滞损耗。
161.讨论锰在合金化钢中的作用。
锰是一种极好的脱氧剂和硫中和剂，可以改善钢的机械性能，特别是在常温下的屈服强度与拉伸强度之比。作为一种合金元素，锰是一种廉价的防止“热脆性”的方法。它能提高轧制性能、淬透性和耐磨性。然而，锰增加了焊缝的裂纹敏感性，特别是对含碳量较高的钢。
162.定义屈曲系数。
它是柱的等效长度与最小回转半径之比。
163.你对悬链线有什么了解?
钢索连接在支架上并承载自身重量的钢索
164.什么是哄骗?
它是通过先欠应力，然后再小幅增加应力来改善疲劳性能的过程。
165.共轭梁和连续梁有什么区别?
共轭梁是与原梁尺寸相同，按照弯矩图承担分布荷载的假想梁。
连续梁是一种支承在两个以上支点上的梁。
166.什么是各向同性材料?
它是一种在所有方向上具有相同弹性常数的材料。
167.解释弹性模量和刚性模量之间的区别?
回弹模量是材料单位体积内储存的最大应变能，刚度模量是弹性极限内剪切应力与剪切应变之比。
168.基孔和基轴有什么区别?
基孔的下偏差为零，基轴的上偏差为零。
169.日射量计的用途是什么?
它是用来测量半球形太阳总辐射的。
170.简要描述换向机。
它是一种自动机床，工件和夹具自动地从一个工位转移到另一个工位，在每个工位上对工件进行多项操作。
171.什么是燃尽点?
它对应于从核沸腾转变为膜沸腾时的最大热流密度。

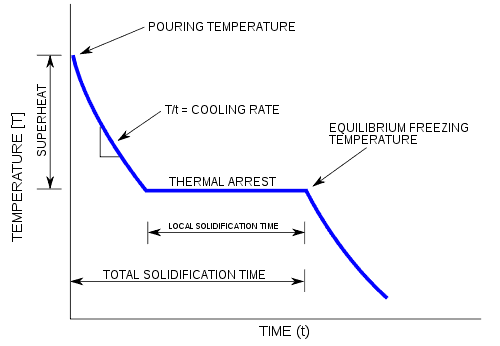

172.你对共晶有什么理解?
它是两种或两种以上的相同时从液态合金中凝固的机械混合物。
173.说明灰铁和白铁的区别。什么是斑驳铁?
在室温下，铸铁中的碳可以以铁碳化物的形式存在，也可以以更稳定的形式石墨存在。含碳如石墨的铁是软的，容易加工，被称为“灰铁”。以碳化铁形式存在的铁非常坚硬，很难加工，因此被称为“白”铁。石墨和碳化铁比例相当的铁硬度中等，称为“杂色”铁。
173.灰铁中的石墨以片状存在，在拉伸载荷下起应力提升作用，因此灰铁的抗拉强度和塑性较低。在工程中仍广泛使用灰铁。为什么?
灰铁广泛应用于工程中，主要有以下特点。
(一)便宜。
(b)低熔点和高流动性，适合复杂形状的铸件
(c)耐侵蚀和腐蚀性能较好。
(d)就振动而言，具有较高的阻尼能力。
(e)在压缩载荷下具有较好的力学性能。
机械基础面试:第1部分|第2部分|第3部分|第4部分|第5部分|第6部分|第7部分
