什么是用于铣削索引的划分头

什么是索引？

有时进行铣削操作，需要在每个凹槽，插槽等上正确旋转工作正确到几分钟的分数，才能在工作表面上均匀切割。牙齿间距的准确性非常重要，尤其是当工作具有精确特征时，例如齿轮齿，轴，切割器牙齿等。

通过两个连续切割之间的必需角度旋转作业的操作称为索引。这是借助铣削头的铣削附件来完成的，这是铣床的配件。它有助于将工作外围分为多个平等的划分，即正方形，六角形八角形等。

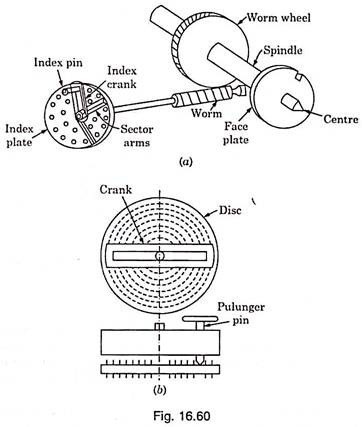

划分头：

要通过所需角度旋转工作，需要：

（i）旋转工作的设备

（ii）可以确保作业已经旋转到所需角度的来源。

在划分头时，索引crank和第二个索引板满足了第一个要求。索引板具有许多孔，因此每个圆的孔都具有相等间隔的许多孔。

曲柄有与柱塞有关的布置，可以在圆盘中心枢转，曲柄在圆盘的中心枢转。该曲柄可以围绕轴旋转，并且可以将柱塞固定在任何所需的孔中。

曲柄的旋转通过装备传输到工作，以使完整的革命数量将导致工作的某些革命。曲柄和安装工作的轴的比率为40：1，即当索引板进行40圈旋转时，这项工作就会革命。

为了快速插入柱塞并为了避免计数孔的计数，可以提供固定的武器（扇区），可以在所需的任何数量的孔中分开。

以下类型的索引板具有针对它们的孔。

棕色和尖锐：

板1：15、16、17、18、19和20。

板2：21、23、27、29、31和33。

板3：35、37、39、41、43、47和49。

帕金森：

板1：24、25、28、30、34、37、38、39、41、42和43。

板2：46、47、49、51、53、54、57、58、59、62和66。

索引的常见方法：

有五种索引方法。

这些以下列出：

（1）直接索引，

（2）简单或简单的索引，

（3）复合索引，

（4）差异索引，

（5）角度索引。

1.直接索引：

在这种情况下，除法头有一个索引板，直接安装在主轴上。避免了蠕虫和蠕虫轮的中间用途。索引板有24个孔，作业的外围可以直接直接分为2、3、4、6、8和12。此类型索引最常用于索引固定装置。

2.简单或简单的索引：

在这种情况下，使用不同孔数量的不同索引板用于增加索引范围。该索引通过称为Lockpin的引脚固定在适当的位置。

3.复合索引：

化合物索引的运行原理与简单索引的操作相同，但唯一的区别是化合物索引使用一个板的两个不同的圆，因此有时也称为命中和试验方法。

复合索引的原则是在两个阶段中获得所需的划分：

（i）通过以通常的方式旋转曲柄或手柄，保持索引板固定。

（ii）释放背销，然后用手柄旋转索引板。

例如，如果要切割27齿轮，则t = 40/27，即，一个牙齿间距所需的旋转为40/27，可以写成2/3 + 22/27或12/18 + 22/27。

因此，对于每颗牙齿，蠕虫将在曲柄的帮助下用18个孔圆的12个孔旋转，然后将索引板用27孔圆圈的22个孔旋转。

4.差异索引：

可用数量的带有不同孔圆的索引板，有时会限制普通索引的范围。在这种情况下，发现差异索引更合适。在索引板和划分头主轴之间，一组齿轮被添加了多余的齿轮。分隔的头部配有这样的标准齿轮。

在差异索引期间，索引板被解锁并连接到从蠕虫齿轮主轴上接收运动的齿轮。随着手柄的转动，索引板也会转动，但速度不同，也许是相反的方向。差异索引使得可以通过设备配备的通常的索引板来旋转工作的任何一部分。
