工程制图基础访谈问题和答案-第4部分
工程制图，图形学，机械制图面试，口试，机械工程专业学生的问题与答案。188金宝搏bet官方下载
什么时候使用辅助飞机?
辅助平面的使用是为了观察斜面的真实形状。在辅助平面上绘制的投影称为辅助视图，它给出了斜面的真实形状。
Q77 -辅助飞机有哪些类型?
-与主平面成任意角度放置的平面称为辅助平面。辅助平面有两种类型。
1)辅助垂直面(a.v.p):它垂直于HP并倾斜于VP。在AVP上的投影称为辅助前视图。
2)辅助斜面(A.I.P.):它垂直于副翼并倾斜于HP。在AIP上的投影称为辅助俯视图。
定义一条直线。
Ans78 -直线定义为两点之间的最短距离。
-什么是一条线的真正长度?
当一条直线倾斜于一个平面并平行于另一个平面时，它在与之平行的平面上的投影将显示它的真实长度。
直线的投影是什么意思?
Ans80:画直线的前视图、俯视图和侧视图称为直线投影。
问81:什么是直线的倾角?
-定义为直线与平面的夹角。因此，一条直线有两个倾向。
与HP的倾角用角度θº表示，与VP的直线的倾角用角度Фº表示。
什么是明显的倾斜角?
一条线与参考线(x-y线)的正面所形成的角度称为视倾角α。一条线与参考线(x-y线)的俯视图所形成的角度称为视倾角β。
说出确定直线真实长度和真实倾角的方法。
-当直线倾斜于两个参考平面时，采用以下方法。
1)旋转方法
2)辅助平面法
3)梯形方法。
什么是斜线?
任何两条彼此不平行且不相交的线叫做斜线。
直线的轨迹是什么?
当一条直线斜向一个平面时，它会与那个平面相交，如果需要的话会产生这个平面。直线或产生的直线与平面相交的点称为其轨迹。
1)水平跟踪:-这条线与HP的交点称为水平轨迹。
2)垂直跟踪:-直线与VP的交点称为垂直轨迹。
定义一个平面。
由直线在空间中移动而产生的平面称为平面。平面图只有两个维度，即长和宽。
问:平面和薄板的区别是什么?
Ans87: -
飞机:-平面没有边界，它向各个方向无限延伸。
板:具有有限范围的平面也称为板。
Q88 -飞机的类型是什么?
有两种类型的飞机。
1)垂直平面:-垂直于参考点VP和HP的平面称为垂直平面。
2)斜平面:-倾斜于两个参考平面即VP和HP的平面称为斜平面。
Q89 -飞机的轨迹是什么?
平面与参考平面(即HP和VP)相交的线称为平面的轨迹。平面痕迹有两种类型。
1)水平跟踪:-平面与水平面的交点称为水平轨迹。
2)垂直跟踪:-平面与垂直面的交点称为垂线。
什么是固体?
具有长、宽、高三个维度的物体被称为实体。棱镜、金字塔、锥体、圆柱等。
有哪些不同类型的固体?
固体可分为两大类。
多面体或多面体:多面体被定义为由称为面的平面构成的立体。它们以称为边的直线相交?
2)旋转固体:-由平面图形的旋转所形成的固体称为旋转体。圆柱体、锥体、球体等。
什么是正确固体?
-如果一个实体的轴垂直于它的基底或端面，那么它就是一个右实体。
什么是斜固体?
-如果一个实心的轴倾斜于其基面或端面90º以外的角度，它被称为斜实心。
什么是正固体?
-如果一个实体的底面或端面的所有边在长度上相等，形成规则的平面图形，就称其为规则实体。
棱镜和金字塔的区别是什么?
Ans95: -
1)棱镜:-棱镜是一个多边形，有两个相等且相似的端面，称为底面，它们彼此平行，并由矩形或平行四边形的其他侧面连接。
2)金字塔:-金字塔是一个多面体，以一个多边形为底和若干个三角形面，这些三角形面的数目与底多边形的边数相等，它们在一个叫做顶点或顶点的公共点上汇合。
一个固体在参考平面上可以占据哪些不同的位置?
下面是固体在参考平面上所能采取的不同位置。
(i)以惠普为基础的实体，其轴线垂直于惠普，平行于副总裁
(ii)位于惠普面上的实体，其轴线垂直于副总裁，平行于惠普
(iii)位于惠普表面的固体，其轴平行于惠普和副总裁
轴向一个平面倾斜并与另一个平面平行的实体。
(v)轴线同时倾斜于两个参考平面的实体，即hp和vp

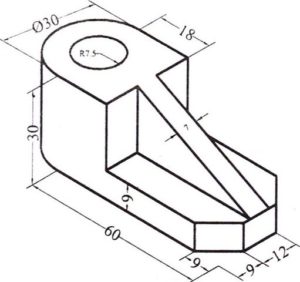

什么是等距视图?
如果一个物体的投影是这样画的，即该物体的所有三个轴都相等地倾斜于投影平面，那么它被称为等距视图。
问:什么是等距刻度?
-将实际长度转换为等距长度的比例称为等距比例尺。
什么是等距轴?
三直线OA, OB和OC相交于一点并形成120º角称为等距轴。
什么是等距线和非等距线?
-平行于等距轴的线称为等距线。不平行于等距轴的线称为非等距线。
什么是等距平面?
代表立方体等距视图面的平面，以及与这些平面平行的其他平面称为等距平面。
