什么是工程制图|基础机械制图

工程制图简介:

工程图是一种技术图，用于全面、清晰地定义工程项目的要求。

工程图(活动)生成工程图(文件)。它不仅仅是一种绘画，它还是一种语言——一种可以将思想和信息从一个人的头脑传递给另一个人的图形语言。

工程制图，是机械工程中最重要的一个方面，是进行机械设计和装配的根本需要。188金宝搏bet官方下载虽然用草图来解释一个组件可以用不同的方法来完成，与画法几何相关，但绘画/投影的三种最必要的技术是:

正射投影在这种方法中，物体被放置在空间中，它的正面视图在垂直平面中被捕获，而其顶视图在水平平面中被捕获。物体的投影垂直于平面屏幕，因此得名“正投影”。
透视投影:这是一种简单的绘制对象的技术。观察者眼睛的位置、高度和与物体的距离，都影响着绘画的结果。该投影技术采用两种子方法，即视觉射线法和消失点法。

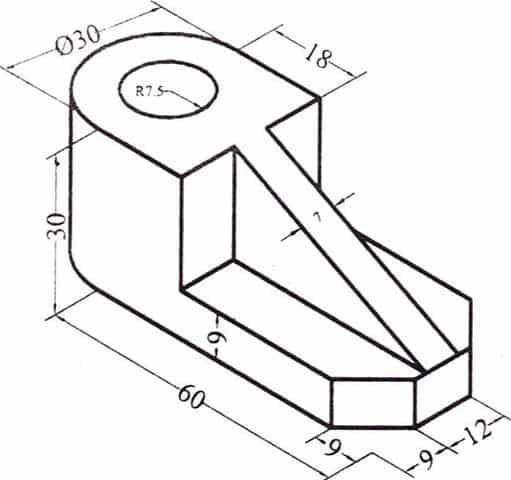

等角投影这种形式的投影给出了考虑中的组件的全部细节。等距投影背后的基本原理是，它涉及到三个轴相互倾斜，形成等角(因此得名iso -意味着相等)，彼此(120度)。这是随后的实际尺寸转移到等距尺度，涉及一些基本的三角计算。

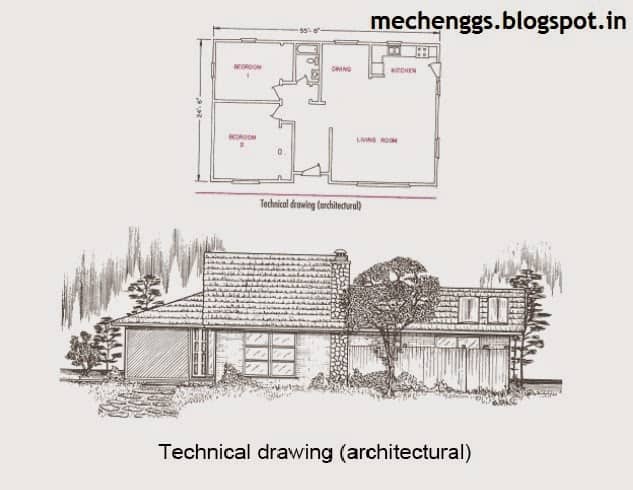

什么是工程制图?

工程制图是工程师的语言。它的目的是为了与他人交流他/她的想法、想法和设计。具有工程知识的工程师为工程目的绘制的图纸就是工程图。工程制图是所有工程分支的起点——机械、生产、土木、电气、电子、通信、计算机科学、化学、纺织、交通、冶金、仪器仪表、汽车、建筑、农业、航空、船舶、矿业工程等。

它是工程师的通用图形语言，有自己的说、读、写方式。每种语言都有自己的语法规则。工程制图在投影理论中也有语法，在传统实践中也有惯用语，在线条类型中也有标点，在结构中也有缩略语、符号和描述。

不要把工程制图和艺术制图混为一谈。后者通常被艺术家用于商业目的，如绘画、广告牌等。

几何图:

几何图是所有工程制图的基础。这是一门学科，如果没有一本好的教科书，很难学或教。在绘图工作中要达到一个好的速度，因为在这个行业中“时间就是金钱”。在工程制图中，准确、整齐、清晰是至关重要的。

几何图形包括:

1.平面几何绘图及

2.坚实的几何图。

几何图形是将正方形、矩形、圆柱、圆锥、球面等几何物体在画板上表现出来的艺术。

平面几何图是在画板上表现二维物体的艺术，即长、宽，如正方形、矩形、四边形等。

坚实的几何图是在画板上表现三维物体的艺术，即长、宽、高，如立方体、圆柱体、球体等。

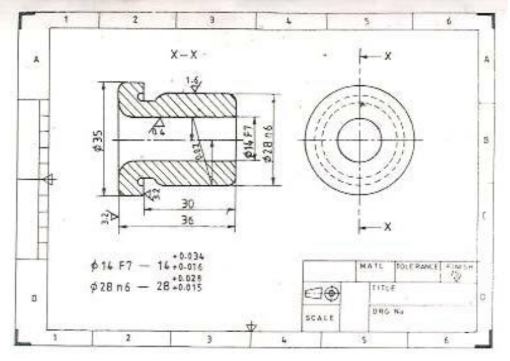

详细工程图应包括以下内容:

零件图纸必须提供足够的信息来制造零件。
•足够的正交视图:足够的视图来描述组件。
•维度:必须均匀分布，结构化，不复制。
•规模:图纸必须说明用于将组件贴到图纸上的比例。
•投影的类型:在ENGG1960中，第三角投影是强制的。
•起草标准(AS1100):这一点在规定的文本中得到了有效的阐述。
•图画的名称或标题:组件的名称是什么?
•图纸编号:组件的数量(内部系统)是多少?
•使用的尺寸单位:Mm, m，英寸，英尺等。
•公差:每个部件的制造公差是多少?
•表面纹理(或粗糙度):组件的每个部分必须是光滑的/粗糙的。
•处理(涂层、回火等):组件是否需要防护涂层?
•参考装配图:我的组件适合什么?
•材料:组件是由什么材料制造的?
•起草人(绘制人员)、审查员(审核人员)、审批人(批准人员)及日期
•区域:你指的是图上的什么地方?
•修订:什么被修改了，为什么?这张图是什么修改?
•板尺寸:A4 A3 A2 A1或A0
•公司:悉尼大学AMME学院
•(如表引用。表1 / 3):当需要多张表格时。
