投影法|一、三角投影|差
投影方法:
投影法是用来在纸上画图的。工程制图中的投影法主要有两种:
1)第一角度投影法
2)第三角投影方法

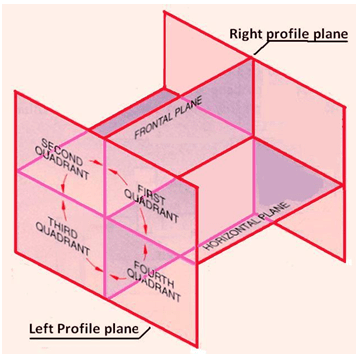

用于绘图的主投影平面和象限如图所示。这个物体可以被认为是在四个象限中的任何一个。
![Theprincipalprojectionplanesandquadrantsforcreationofdrawings](http://www.gunkrazy.com/wp-content/uploads/2015/01/Theprincipalprojectionplanesandquadrantsforcreationofdrawings.png)
第一个角投影法

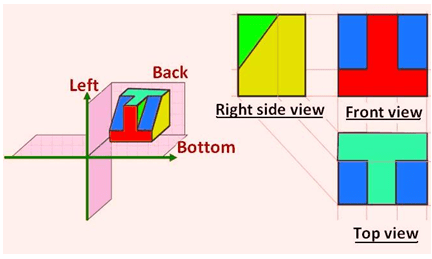

在此中,假设在第一象限中定位的目的,并且如图所示。
![第一角度法的例子](http://www.gunkrazy.com/wp-content/uploads/2015/01/firstangleprojection.png)
物体被假定位于投影平面和观测者之间。通过在各自的平面上投影图像来获得视图。注意,右侧视图投影在物体左侧的平面上。在投射到各自的平面上之后,底部平面和左侧平面展开到前视图平面上。即,左侧平面向左侧展开,获得Front视图左侧的右侧视图,并与Front视图对齐。底部平面向下展开,获得前视图下方的Top视图,并与前视图对齐。
第三角投影法

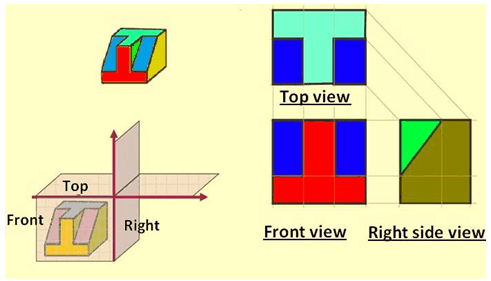

在第三角投影法中,假定物体在第三象限。即物体在垂直面后面,在水平面下面。在这种投影技术中,将物体置于第三象限将投影平面置于观察者和物体之间,如图所示
![第三角度法的例子](http://www.gunkrazy.com/wp-content/uploads/2015/01/ThirdAngleProjection.png)

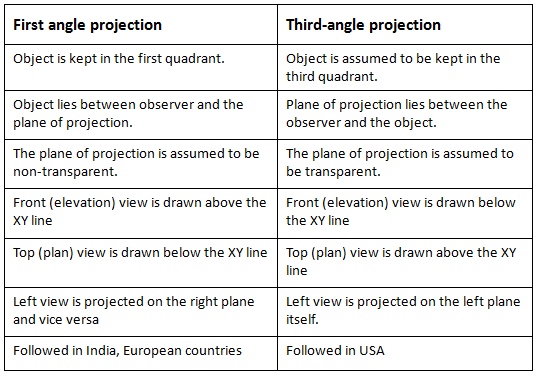

第一和第三角度投影的区别
工程制图采用第一角度投影法或第三角度投影法。由于画法复杂,所以没有使用二角投影和四角投影。
![difference between first and third angle 第一个角和第三个角的差](http://www.gunkrazy.com/wp-content/uploads/2015/01/Differencebetweenfirst-andthird-angleprojections.png)
投影的象征

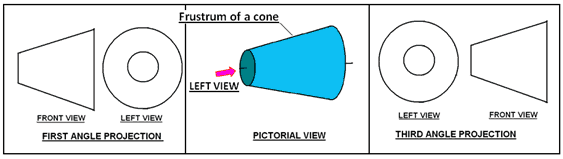

根据BIS标准,第一个角和第三个角的绘制符号如下图所示。如前所述,在第一个角度方法的情况下,左侧视图显示在正面视图的右侧,反之亦然。BIS推荐的符号是绘制一个圆锥体的两个侧面,放置其轴水平。绘制左视图。
![第一和第三角法的象征](http://www.gunkrazy.com/wp-content/uploads/2015/01/symboloffirstandthirdanglemethod.png)
