可编程逻辑控制器(PLC) |部分介绍及PLC的操作
介绍PLC):
可编程逻辑控制器(PLC)或可编程控制器是一种数字计算机，用于典型的工业机电过程的自动化，如工厂装配线、游乐设施或灯具上的机械控制。plc被用于许多机器，在许多行业。plc设计用于数字和模拟输入和输出的多种配置，扩展的温度范围，抗电噪声，抗振动和冲击。控制机器运行的程序通常存储在电池后备存储器或非易失性存储器中。
•PLC(即可编程逻辑控制器)是一种发明，用来取代机器控制中必要的顺序继电器电路的设备。
•PLC通过观察其输入并根据其状态来工作，打开/关闭其输出。用户通常通过软件输入一个程序，得到想要的结果。

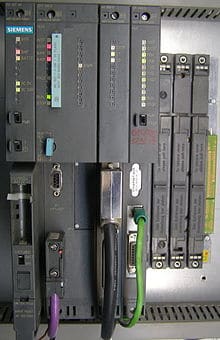

PLC实例:
•让我们假设当一个开关打开时，我们想要打开一个螺线管5秒，然后关闭它，不管开关打开了多长时间。
•我们可以用一个简单的外部计时器来做到这一点。但是如果这个过程包括10个开关和螺线管呢?我们需要10个外部计时器。如果进程还需要计算开关分别打开了多少次，该怎么办?我们需要很多外部计数器。
PLC的需求:
•过程越大，对PLC的需求就越大。
•简单的程序PLC计数其输入和打开螺线管在指定的时间。
•设计PLC的主要原因是消除更换复杂的基于继电器的机器控制系统所涉及的大量成本。

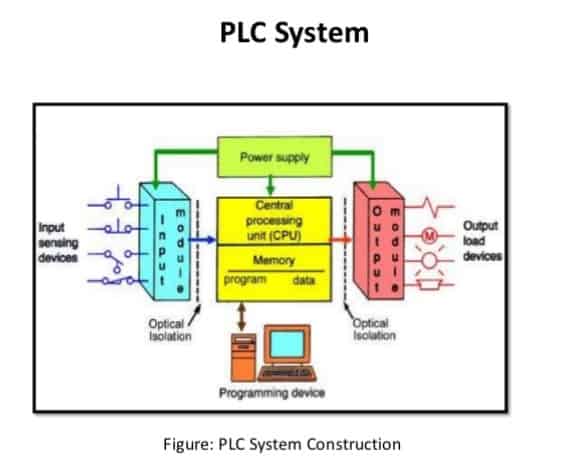

PLC主要电路组成:
PLC主要由以下部分组成:
——CPU、
—内存区域、
-接收输入/输出数据的适当电路。

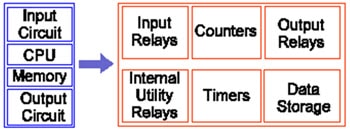

•我们可以把PLC看作是一个装满成百上千个独立继电器、计数器、计时器和数据存储位置的盒子。
•输入继电器-(触点):它们与外部世界相连。它们物理存在并接收来自开关、传感器等的信号。通常它们不是继电器，而是晶体管。
•内部实用继电器-(接点):它们不接收外界的信号，也不存在。它们是模拟继电器，使PLC能够消除外部继电器。也有一些专门用于执行一项任务的特殊继电器。有些总是开着，有些总是关着。有些在上电期间只打开一次，通常用于初始化存储的数据。
•计数器:这些在物理上也不存在。它们是模拟计数器，可以通过编程来计数脉冲。通常这些计数器可以向上、向下或同时向上和向下计数。
•定时器:它们在物理上也不存在。它们有许多种类和增量。最常见的类型是延时类型。其他包括非延迟型和保留型和非保留型。增量从1ms到1s不等。
•输出继电器(线圈):它们与外部世界相连。它们实际存在并向螺线管、灯等发送开/关信号。它们可以是晶体管、继电器或三极管，这取决于所选的模型。
•数据存储:通常情况下，分配寄存器只是为了存储数据。它们通常用作数学或数据操作的临时存储。它们通常也可以用于在PLC断电时存储数据。在电源启动后，他们仍然会有相同的内容之前，电源被移除。
PLC操作:
•PLC通过不断扫描程序来工作。我们可以认为这个扫描周期由三个重要步骤组成。
•步骤1-检查输入状态:
首先，PLC看一下每个输入，以确定它是开还是关。换句话说，传感器是否连接到第一个输入?第二个输入呢?第三个呢?它将这些数据记录到内存中，以备下一步使用。
•步骤2-执行程序:
接着，PLC一次只执行一条指令执行程序。也许程序说，如果第一个输入是打开的，那么它应该打开第一个输出。由于它已经知道上一步中哪些输入是打开/关闭的，因此它将能够根据第一个输入的状态决定是否打开第一个输出。它将存储执行结果，以备下一步使用。
•Step 3-UPDATE OUTPUT STATUS:
最后PLC更新输出的状态。它根据第一步中的输入和第二步中执行程序的结果更新输出。根据第2步中的例子，它现在会打开第一个输出，因为第一个输入是打开的，当这个条件为真时，程序说打开第一个输出。在第三步之后，PLC返回到第一步，并继续重复这一步骤。一次扫描时间定义为执行上面列出的3个步骤所需的时间。
