夹具定位原则:

夹具和夹具位置的原则：

这里正在这里讨论地理原则，这些原则是在最受欢迎的例子中讨论，这些例子可用在覆盖夹具和夹具的任何书籍中。重要的是，一个人应该先了解这个问题。
任何矩形物体都有三个轴:x轴、y轴和z轴。它可以沿着任何一个轴运动或者它的任何运动都可以被释放到这三个轴上。同时，身体也可以围绕这些轴旋转。所以它可以移动的物体的总自由度是6。对阀体进行加工时，要求通过安排合适的定位点来约束所有的自由度，然后将其夹在一个固定的和所需的位置上。用于确定这些点的基本原则如下所示。

也可以看看：夹具和夹具之间的引入和差异

定位 - 原则和方法

3-2-1夹具和夹具中使用的位置原理：

它也被称为六针或六点定位原则。在这种情况下，坯料(工件)的三个相邻的定位面分别靠在3、2和1销钉上，这防止了9个自由度。

[2]其余三个自由度被通常通过夹紧直接提供的三个外力被捕。

3-2-1原则声明：

3-2-1原则指出，六个定位员足以限制任何工件的所需自由度。在此，使用夹具和定位器限制运动。三针底座可以限制五个动作，六个引脚限制九个动作。

3-2-1原则的方法：

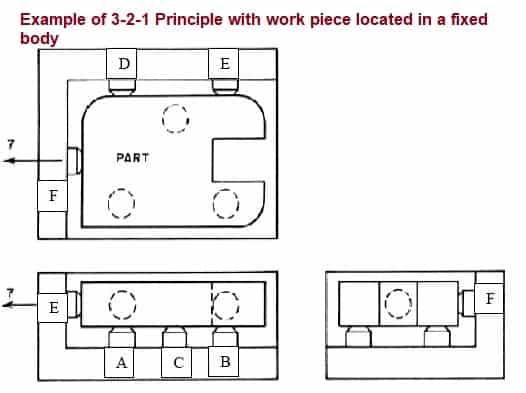

对此，请参阅下图;

[1]工件在三个销A，B和C上搁置，该销A，B和C插入固定体的底部。
[2]工件不能围绕轴XX和YY旋转，并且也不能向下移动。
[3]以这种方式，已经被捕了五个自由度1,2,3,4和5。
[4]两个引脚D和E插入固定体中，在垂直于包含销A，B＆C的平面的平面中。
[5]现在工件不能绕Z轴旋转，也不能向左移动。
[6]因此，添加引脚D和E限制了三个更多程度的自由度，即6,7和8。
另一别针F在固定体的第二垂直面上，逮捕自由度9。

以夹具定位工件的上述方法称为3-2-1原则。
