Bourdon压力表
波登压力表用于测量压力。
Bourdon管测量测量压力，相对于环境大气压，而不是绝对压力;真空被感测为反向运动。当测量的压力快速脉冲时，例如当规格在往复泵附近时，频繁地使用连接管中的孔口限制，以避免齿轮上不必要的磨损并提供平均读数;当整个规格受到机械振动时，可以用油或甘油填充包括指针和指示卡的整个壳体。典型的高品质现代仪表提供跨度±2％的精度，特殊的高精度表可以准确为满量程的0.1％。
波登管压力表的基本原理:-
当弹性换能器（在这种情况下的Bourdon管）进行压力时，它缺陷。该偏转在校准时与施加的压力成比例。
Bourdon压力表使用原理，即扁平管趋于在加压时倾向于更换为更圆形的横截面。尽管横截面的这种变化可能几乎不可测量，但是通过将管形成为C形或甚至螺旋来放大管的材料的位移，使得整个管倾向于伸直或卷起，弹性地伸直或卷起。它被加压。

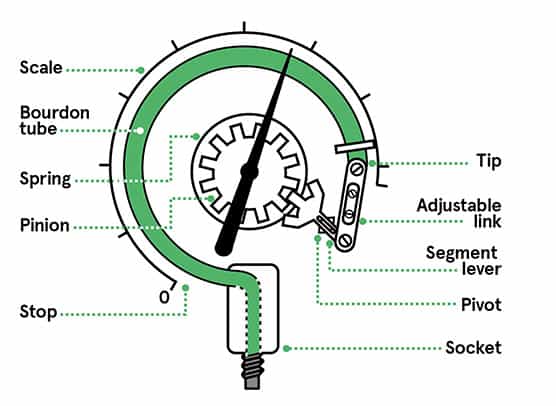

波登管压力表示意图:
波登管压力表的结构:-
本仪器的主要部件是弹性传感器，弹性传感器是一端固定开口的波登管，用来接收待测压力。波登管的另一端是自由闭合的。波登管的截面是椭圆的。波登管呈弯曲形状，看起来像一个圆弧。在波登管的自由端连接有可调连杆，该连杆又连接到扇区和小齿轮上。小齿轮的轴上连接着一个指针，它扫过一个压力刻度。
波登管操作:-
待测压力连接在波登管的固定开口端。施加的压力作用于波登管的内壁。在压力作用下，波登管的截面由椭圆变为圆形。这往往会使波登管变直，引起波登管自由端位移。
波登管自由封闭端的位移与所施加的压力成正比。由于波登管的自由端连接到一个链接-节-小齿轮安排，位移被放大并转换为小齿轮的旋转运动。当小齿轮旋转时，它使指针在压力校准刻度上假定一个新的位置，以直接指示施加的压力。由于装有波登管的壳体内的压力通常为大气压，指针指示压力表压力。
波登管自由封闭端的位移与所施加的压力成正比。由于波登管的自由端连接到一个链接-节-小齿轮安排，位移被放大并转换为小齿轮的旋转运动。当小齿轮旋转时，它使指针在压力校准刻度上假定一个新的位置，以直接指示施加的压力。由于装有波登管的壳体内的压力通常为大气压，指针指示压力表压力。
波登压力表的应用:-
- 它们被用来测量中到很高的压力。
- 用于测量高压，如蒸汽锅炉、压缩机等。
- 用于测量车辆内胎、轮胎的压力。
波登压力表的优点:-
- 这些Bourdon管压力表提供准确的结果。
- 波登管成本低。
- 波登管结构简单。
- 它们可以被修改以提供电气输出。
- 即使是高压测量，它们也是安全的。
- 精度高，特别是在高压下。
波登压力表的缺点:-
- 它们缓慢反应压力变化
- 它们受到滞后。
- 它们对冲击和振动很敏感。
- 由于波登管自由端位移较低，放大是必须的。
