使用Venturimeter进行流量测量
一个文丘里流量计是用来测量的设备吗液体在管道中流动。这个流测量装置基于Bernoulli等式的原理。
伯努利的定理：
它指出，在真实流体的稳定流动中，在任何截面上的总头（流动流体的总能量）等于在任何后续部分的情况下，加上两部分之间发生的头部损失。
或者
它指出，无论何时有液体的连续流动，只要没有能量的损失或增加，每一段的总能量保持不变。
或者
它指出，无论何时有液体的连续流动，只要没有能量的损失或增加，每一段的总能量保持不变。
数学上,
P/W + V^2 / 2g + Z =常数
在那里,
p / w =压力，
v ^ 2 / 2g =动能，
z =潜在的能量
伯努利定理的应用：
- 文丘里流量计,
- 孔板流量计,
- 喷嘴流量计或流量喷嘴，
- 转子流量计、弯头流量计(或管弯头流量计)、
- 皮托管
Venturi米的部分
它由三个部分组成。
1.一个短融合部分：
在会聚部分中，流动面积减小，因此流体的速度增加并且静压降低。通常，会聚角为21°±2°。
2.喉咙：
这是最小区域的圆柱形部分，其中速度最大，压力最小。喉部直径通常在管道的入口直径的0.25至0.5倍之间。喉咙的长度等于其直径。
3.不同部分:
发散部分是漫射器，其中该区域增加回管入口区域并因此增加了压力。为了回收所有压力，发散角度为5°7°。该角度必须保持较少，使得流动流体具有与管道壁分离的最小倾向。然而，具有小的角度，长度，因此文丘里米的成本将增加。因此，如果压力恢复并不重要，则发散角度可以保持高达14°。
适用于直径小于5厘米的管道的小型文丘里米，通常由黄铜或青铜制成。内表面平滑完成以减少摩擦。
大型的文丘里流量计通常由铸铁制成，喉部由黄铜或青铜制成。非常大的文丘里流量计，管道直径达6米，由光滑的表面混凝土制成。只有喉部是用机加工青铜制成的。
文丘里流量计原理:
它基于Bernoulli等式的原理。通过减少流动通道的横截面积来产生文丘里仪表压力差的内部。通过使用差动U形管压力计测量压力差。这种压力差有助于确定通过管道的流体流量或放电的流速。随着文丘里的入口区域大于喉部，喉咙的速度增加，导致压力降低。由此，在文丘里管的入口和喉部之间产生压力差。

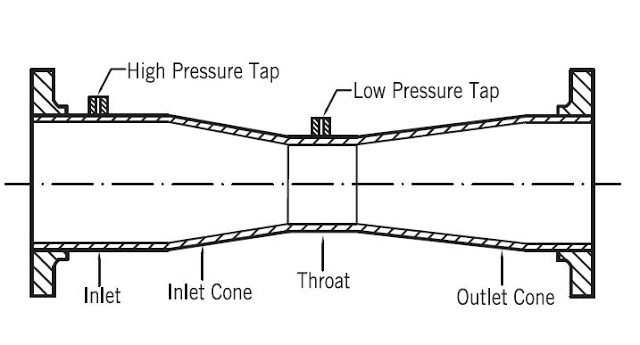

文丘里流量计图:

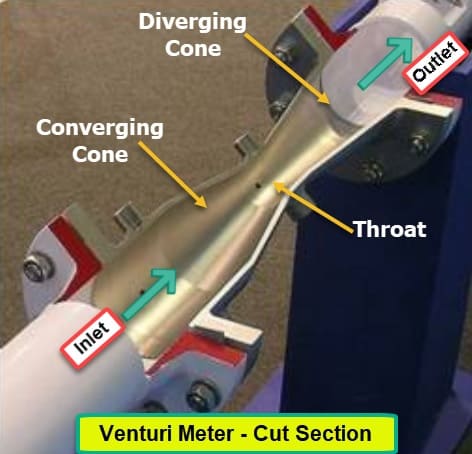

文丘里流量计的建设
以下是风险计的主要部分和地区：
- 合资企业的入口是圆柱形的，以匹配流体流过的管道的大小。这使得企业能够安装到管道上。
- 进入后，有一个夹角为19′~ 23′的收敛圆锥截面。
- 在收敛段之后，有一个最小面积的圆柱形段，称为喉道。
- 在喉道之后，有一个包含角为5 '至15 '的发散锥形截面。
- 如图所示，风险表的入口和喉部(图1和2节)设有开口，用于连接压差传感器(u形管压力计、压差计等)。
文丘里仪表的工作操作：
- 要测量流量的流体以P1压力进入文丘里流量计的入口段。
- 随着来自文丘里仪表的入口部分的流体流入融合部分，当它进入喉部时，其压力保持降低并达到最小值P2。也就是说，在喉部中，流体压力P2将最小。
- 安装在文丘里流量计入口和喉部之间的压差传感器记录压差(P1-P2)，当校准时，压差将指示流体通过管道的流量。
- 已经提供了发散部分以使流体能够重新获得其压力并因此获得其动能。较小的发散部分的角度，恢复越大。

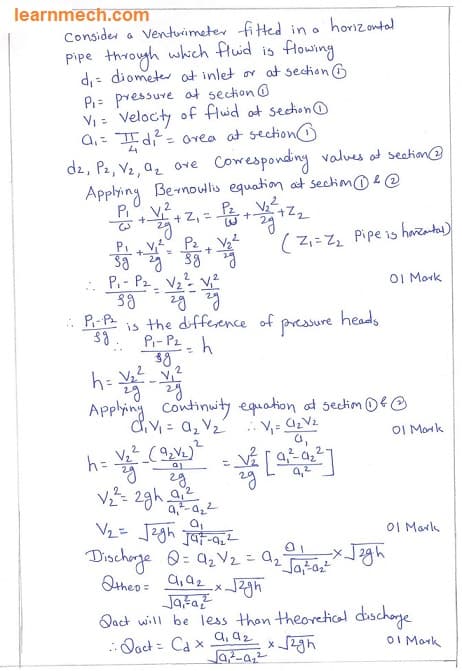

文丘里计实际流量公式:
放电系数（）对于文丘里米，通常在0.95至0.98的范围内。
U形管压力计给出的价值
压力计中的流体较重
如果U形管压力计含有比流过管道的液体更重的液体。然后，
ℎ= x [sℎ/ so-1] =（p1 /ρg - p2 /ρg）+（z1 - z2）
在那里,
Sℎ=压力计中使用的较重流体的比重
所以=流体流过管道的比重
x =压力计中较重流体的级别差
Sℎ=压力计中使用的较重流体的比重
所以=流体流过管道的比重
x =压力计中较重流体的级别差
压力计中的打火机液
如果U形管压力计含有比流过管道的液体轻的液体。然后，
ℎ= x[1−Sl /所以]= (P1 /ρg−P2 /ρg) + (Z1−Z2)
在那里,
Sl =用于压力计的打火机油的比重
所以=流体流过管道的比重
X =压力计压力表中较轻流体水平的差异
Sl =用于压力计的打火机油的比重
所以=流体流过管道的比重
X =压力计压力表中较轻流体水平的差异
液压系数，
速度系数（CV）
它被定义为射流在VENA-CATTIONA的实际速度与孔板射流的理论速度之间的比率。
ν Cv = act / v th
理论速度由，
√2ℎ
的价值简历不同孔口的0.95至0.99。对于尖锐的孔口，通常需要0.98。
收缩系数(Cc)
它被定义为在收缩腔处的射流面积与孔板面积的比值。
Cc= ac / ao
的价值Cc不同孔口的0.61至0.69。通常，它被取为0.64。
放电系数（CD）
它被定义为从孔口的实际放电与理论排出的比率。
Cd = Qact / Q th
CD = CC×CV
的价值Cd对于不同的孔，从0.61到0.65不等。一般取0.62。
文丘里流量计的应用：
Venturimeter的应用如下:
- 它适用于需要高压回收的场合。
- 它可用于测量水，气体，悬浮固体，浆料和脏液体的流速。
- 它可用于测量几米直径的管道中的高流速。
文丘里流量计的优点
Venturimeter的优点如下:
- 更少的机会被沉积物堵塞
- 流量系数高。
- 它的行为可以被完美地预测。
- 可垂直、水平或倾斜安装。
文档尺寸的缺点：
Venturimeter缺点如下，
- 它们体积大，因此在空间有限的地方，它们不能被使用。
- 昂贵的初始成本、安装和维护。
- 需要长长的铺设长度。也就是说，Venturimeter具有Ti的直管，其不含配件和未对准，以避免湍流流入，以便进行令人满意的操作。因此，矫直叶片是必须的。
- 它不能用于直径小于7.5厘米的管道。
