轴流式压缩机

介绍

轴流压缩机是压缩机的正排量型。
轴流压缩机是涡轮机，其增加沿轴向连续流动的空气或气体的压力。

构造轴流式压缩机

轴流式压缩机部件：

• 轴流式压缩机由固定和移动的刀片组在如图2所示的交替顺序中。
• 移动叶片的组连接到转子轮毂的周边，并且该组固定刀片附接到外静止壳体的壁，称为定子。

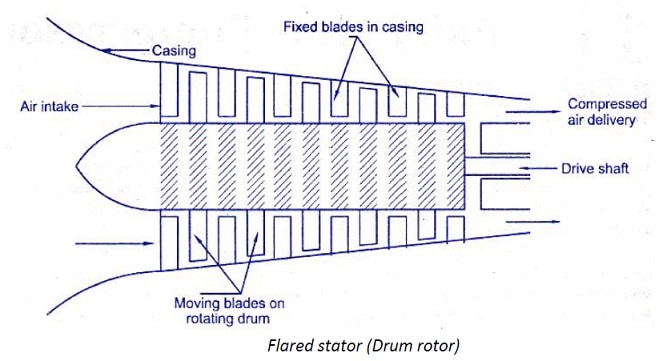

轴流压缩机图：

• 在压缩机的入口处，安装了一个额外的固定叶片，称为入口导向叶片;这将空气引导到第一行移动刀片上。
• 转子和定子刀片组必须尽可能接近，以便平稳和有效的流动。
• 设计转子轮毂的半径和叶片的长度，使得在转子和定子叶片的末端仅存在非常小的尖端间隙。
• 一组转子叶片和一组定子叶片构成舞台。
• 连续一组叶片的高度减少，以补偿由阶段到阶段增加的压力增加的体积减小;因此，通过压缩机轴向流速恒定。

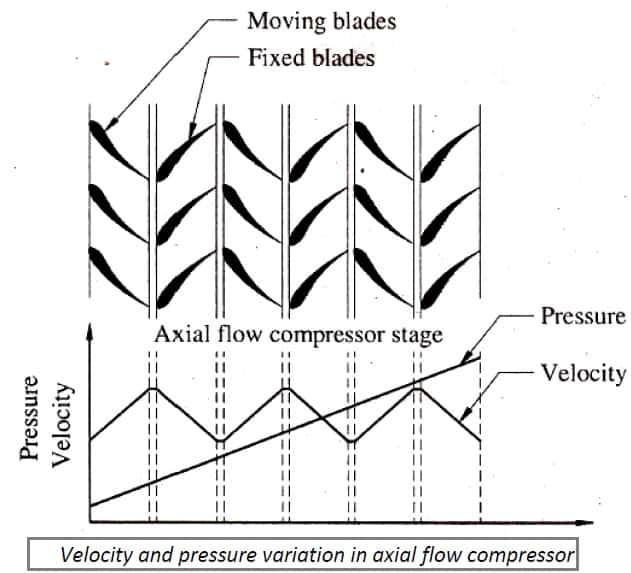

• 转子和定子叶片如此布置成使它们之间的空间形成发散通道;因此，当它通过它们时，空气的速度降低，并且发生压力的增加。

轴流压缩机的工作：

• 当空气通过移动刀片时，添加到空气和压力的动能以牺牲空气的相对速度的降低而上升;通过在刀片之间提供扩散器通道。
• 由于通过转子轴输入到移动刀片的工作而增加的空气速度增加。

• 现在，然后以适当的角度排出空气到第一排固定刀片;通过扩散进一步增加压力的情况下。
• 然后，空气被引导到第二行移动刀片，并且通过剩余的压缩机级重复相同的过程。
• 通常布置成在移动和固定刀片中具有相等的温度升高;保持整个压缩机的空气恒定的轴向速度。
• 因此，压缩的每个阶段与空气速度和叶片入口和出口角度完全相似。

轴流压缩机的优点：

轴流压缩机的优点如下，

1）它具有比离心式压缩机更高的效率。
2）更适合多分阶段和增加压力，损失可忽略不计。
3）可以使用多级轴流压缩机实现8：1甚至更高的压力比。
4）它可以处理大量的空气激发了小型前面积。
5）每单位正面区域具有高推力。

轴流压缩机的缺点：

轴流压缩机的缺点如下，

1. 在设计点的质量流速对其质量流速非常敏感，并且与设计条件的任何偏差导致效率急剧下降。
2. 它具有更复杂和成本。
3. 高启动电源要求。

轴流压缩机的应用：

轴流压缩机的应用如下，

1. 恒定负载应用，如飞机燃气轮机发动机。
2. 化石燃料电站;如果燃气轮机用于在超过正常峰值负载时用于顶部输出电台输出。
3. 大型海洋燃气轮机厂。
4. 高炉
5. 空气分离厂
6. 硝酸植物

轴流压缩机和离心式压缩机之间的差异：

离心和轴流压缩机之间的比较如下，

Sr.no.	参数	离心式压缩机	轴流式压缩机
1。	流动方向	径向流动	流动平行于机器轴线的方向
2。	每个阶段压力上升	低压比每阶段i.4.5：1;因此紧凑型装置（超音速压缩机10：1 但效率的成本）	由于没有离心作用，每阶段的低压比I.1.2：1。 10-20阶段达到等于离心式压缩机的压力比
3.	概念效率	80-82％	86-88％
4。	手术	澎湃和窒息限制之间的各种操作。 头部容量曲线是平的。部件负载性能更好。	汹涌和窒息限制之间的狭窄操作范围。 零件负载性能差。
5。	正面区域	较大的正面区域。	较小的正面区域与离心式压缩机相同的质量流量。
6。	存款	在流动通道表面上的沉积物的积累不会对其产生不利影响 表现。	流动通道表面的沉积物积累不利地影响性能。
7。	启动权力	需要低启动扭矩	需要高启动扭矩
8。	建筑与成本	简单，刚性，相对便宜。在高海拔地区对糖霜的麻烦敏感。	复杂且昂贵。它对高海拔的冰沉闷是敏感的。
9。	适用于多级	略显困难	最适合多级
10。	应用程序	低压制冷，大型中央空调厂，I.C发动机增压	由于效率更高，正面区域主要使用 在喷气发动机和大型海洋燃气轮机厂。

---
