流体联轴器的构造与工作“，

流体偶合器简介:

它是一种用于通过加速和减速（例如油）的加速和减速度在轴之间传递旋转的装置。也称为液压耦合。在结构上，流体联接器由输入或驱动轴上的叶轮以及输出或从动轴上的转轮组成。两者含有流体。叶轮和跑步者是叶片转子，叶轮用作泵的叶轮和跑步器作为涡轮机反应。基本上，叶轮从其轴线附近加速流体，其中绝对速度的切向分量很低，在其周边附近，其中绝对速度的切向分量高。这种速度的增加表示动能的增加。流体质量在叶轮的高速下出现，撞击转轮叶片，放弃其能量，并使流道处于低速。

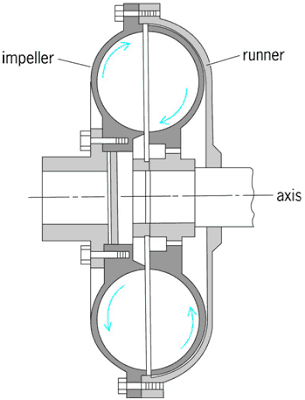

流体耦合图：

液体耦合的部分：

流体联轴器或液压联轴器被用作采用自动变速器的汽车的离合器。如图所示，由主动构件和从动构件两部分组成。主动构件附着在发动机飞轮上，从动构件附着在传动轴上。这两名成员彼此之间没有任何直接联系。所述从动构件可在传动轴上的花键上自由滑动。两个转子总是充满油。

流体耦合由三个部件组成，加上液压流体：

壳体，也称为壳体（必须在驱动轴周围具有油密密封），包含流体和涡轮机。

两个涡轮(扇形部件):

一个连接到输入轴;被称为泵或叶轮，主轮输入涡轮机
另一个连接输出轴，称为涡轮、输出涡轮、二次轮或转轮

流体耦合的工作：

当曲轴旋转时，驱动部件或叶轮也旋转。驱动部件被注满油，离心力使油径向被强迫向外。其结果是，被驱动部件或涡轮机被迫旋转。这样，发动机的动力就从曲轴传递到传动轴。

随着发动机转速的增加，从驱动部件排出的油以更大的力冲击从动部件，使从动部件以相同的速度旋转，通过油膜将两个部件结合成一个整体。当发动机转速下降时，驱动部件和被驱动部件之间的油膜被打破，部件脱离。

的驱动涡轮，被称为“泵”，由原动机旋转，原动机通常是一个内燃机或电动马达。叶轮的运动给流体提供了向外的线性运动和旋转运动。
的液压油由“泵”引导，其形状迫使流动在“输出涡轮机”的方向上。
在这里，任何不同的角速度的“输入阶段”和“输出阶段”导致一个合力的“输出涡轮”造成扭矩;从而使它与泵的旋转方向一致。

流体的运动有效环形 -在一个方向上行驶，可以可视化为在圆环的表面上：

如果输入和输出角速度之间存在差异，则运动具有圆形的组件（即由环形部分形成的环）。
If the input and output stages have identical angular velocities there is no net centripetal force – and the motion of the fluid is circular and co-axial with the axis of rotation (i.e. round the edges of a torus), there is no flow of fluid from one turbine to the other.

液力变矩器与液力偶合器的区别

SR。不。	变矩器	流体耦合
1.	主要部件是泵、定子和涡轮机。	主要部件为叶轮和流道。
2.	这是一个扭矩乘法单元。	它只是连接驾驶和驱动成员的手段。
3.	涡轮叶片倾斜具有螺距。	刀片只是鳍。
4.	它充当自动离合器，用于自动变速箱以增加扭矩。	它是自动离合器的目的。
5.	在公路速度下的流体耦合并不高效，但在负载下稍微有效。	它在高速公路速度上有效。
6.	它通常与自动离合器(主要是流体飞轮)一起使用，以消除高速公路速度时的轻微效率损失。	它没有一个摩擦离合器的辅助。
7。	它永远不会被锁住，石油永远不会停止流动，而是继续流动。	当叶轮和流道的离心力大致相同时，叶轮和流道在啮合过程中被锁住，油停止运动。

流体耦合的优点：

以下是流体耦合的优点

控制启动速度没有电力传输系统的冲击负载
驱动轴和从动轴（或在泵轮和涡轮机轮线之间）之间没有机械接触。因此没有摩擦佩戴它们。
动力传输平稳。马达或发动机启动时无载。
液力联轴器可以缓冲冲击载荷。流体联轴器即使在极端条件下也能平稳运行。
动力传输无振动。使用液力联轴器将动力从振动发动机传递到从动轴时，不会产生振动噪声。
流体耦合可用于垂直和水平应用。

液力偶合器的缺点:

总会有失误。泵轮和涡轮轮的转速总是有细微的差别
套管内充液必须与联轴器组件兼容，这直接影响到联轴器的传动性能。
当驱动轴和从动轴旋转在相同的角速度时，流体耦合不能显影扭矩。
在失速状态下，耦合以热的形式耗散能量，可能导致系统损坏．

液力偶合器的应用:

用于在恒定环状载荷下需要重型开始扭矩或惯性的工业应用。
汽车：主要用于汽车行业中半自动或全自动传输系统： - 汽车应用，泵通常连接到发动机的飞轮 - 事实上，耦合的外壳可以是飞轮的一部分，因此由发动机的曲轴转动。涡轮机连接到变速器的输入轴。虽然变速器在齿轮中，随着发动机速度增加扭矩通过流体的运动从发动机转移到输入轴，推进车辆。在这方面，流体耦合的行为非常类似于驱动手动变速器的机械离合器的行为。
航空应用
