钣金冲压工具操作分类

表的内容

1.根据操作进行分类:

1.剪切

穿刺
冲
射孔
消隐
切断
切断
开槽
开槽
切开

2.弯曲

弯曲
卷曲
形成
暴跌

3.画

拔火罐

4.挤压

压印
压花
压扁

2.按结构分类:

简单的
遵循或进步
结合
复合

解释根据操作:

1.剪切操作:

在冲床和模具之间的剪切操作如图所示。当冲床下降到工件上时，冲床施加的压力导致金属在模具中塑性变形。

穿:穿孔是用冲床和模具在金属板上制造孔的操作。冲出来形成孔的材料构成废料。
冲:冲孔操作与穿孔操作相似。而冲孔的形成是预期的结果。冲孔和穿孔的区别是，在冲孔的情况下，产生一个圆柱形孔，而在穿孔的情况下，产生的孔可能是任何其他形状。
下料:下料是将板材切成所需形状的操作。冲出的金属是需要的产品，模具上留有孔的板被当作废品。
射孔:打孔是在金属板上以规则的方式均匀分布若干个孔的生产过程
分型:分型是将金属板切成两部分的操作。不像切断操作，一些质量的废料被清除到严重的工件两部分。
切断:切断是沿着单线从金属板或棒材上切下一块的操作。
开槽:切槽是将所需要的形状从板的边缘移开的操作。冲床和模具设置类似穿孔或冲孔操作。
切割:纵切是一种沿着长度沿直线切割金属板的操作。
切口:切割是通过其长度的一部分切割金属板材，然后弯曲切割部分的操作。

2.弯曲操作:

弯曲操作如图所示，在弯曲过程中，金属在中性轴两侧同时受到拉压两种应力，超过弹性极限但低于材料的极限强度。

弯曲:角度弯曲是将金属板材弯曲到一个尖角的操作。冲床和模具都被塑造成所需的角度。考虑到回弹的影响，冲头和模具都被塑造成所需的角度。角度弯曲操作如图所示。

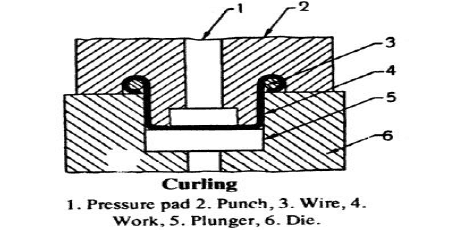

卷:卷边是通过弯曲金属板将零件的边缘形成卷或卷曲的操作，以加强边缘并提供其表面的平整度。卷边操作如图所示。

形成:成形是沿着弯曲的轴弯曲金属板的操作。金属被限制在凸模和模具之间，并在压缩和拉伸中受到超过弹性极限的应力。零件的形状由冲头和模具的形状决定。
下跌:压入是将金属板弯曲成所需形状，以便通过压入的孔容纳螺钉或杆的操作。先将所述板在所要求的位置刺穿，然后将所述猛刀冲头压入所述孔中。

3.绘图操作:

拉深是指将金属板材通过弯曲和塑性流动加工成杯形件的过程。这种手术也被称为拔火罐。绘图操作如图所示。

4.挤压操作:

挤压操作是所有冷压操作中最严重的。需要巨大的压力来挤压金属，使其在模具和冲头的型腔内以冷态流动，以达到所需的形状。因此，挤压操作是在液压机上进行的。不同的压缩操作描述如下:

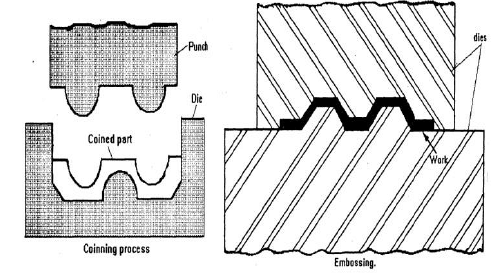

压印:铸币是通过挤压操作生产钱币、奖牌或其他装饰物的操作。
压花:压印是将数字、字母或图案压在金属板上的一种操作。冲床，或模具，或两者都可以通过挤压和塑料流动在金属板上刻字。
压扁或打平:压平或刨平是对弯曲的金属板进行矫直的操作。其操作如图所示，使销尖式打磨刀落在待矫直的板料上，刀尖上的凸出物对板料施加巨大的压力，将板料中残余的弯曲应力全部消除。
