铣床用刀具夹紧装置

表的内容

铣床用刀具夹持和驱动装置

下列保持和驱动装置用于保持和驱动铣刀。

1.树荫

刀杆是与机床主轴锥孔配合的带有锥柄的刀具夹紧装置;短或长轴端用于安装和驱动一个或多个刀具。在凉亭上有适合的孔。标准铣刀有三种类型:A、B和C。

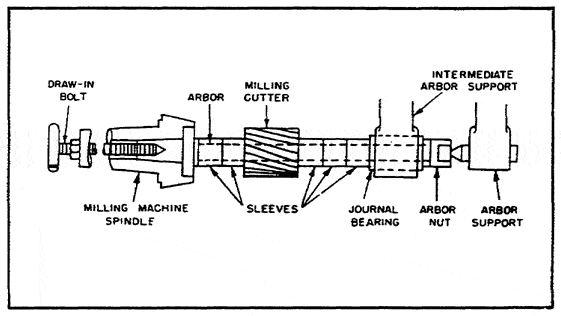

2.一场平局,

在酒吧
它通过主轴安装，旋进轴心，并将其牢牢地固定在主轴上。主轴上的驱动键与刀杆法兰上的槽相配合，提供积极的(无滑动)驱动。

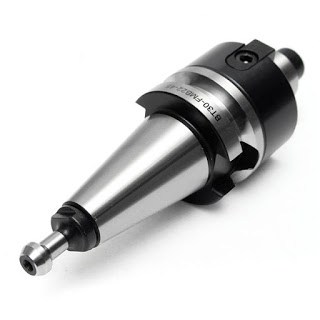

3.适配器

一个转接器也有一个锥体柄来配合主轴孔，但另一端有一个直孔或锥体孔，用于固定立铣刀、锥体夹头、弹簧收集器和小乔木。

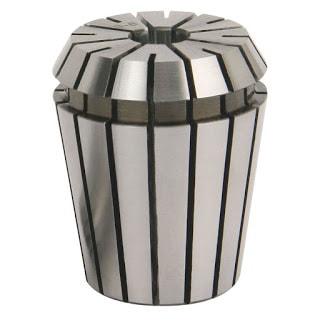

4.弹簧夹头

弹簧卡盘是一种可安装在主轴上的适配器，用于承载和驱动弹簧夹头。一套典型的夹头包括3.18到25.4毫米(1/8英寸)的直径，用于夹钻、直柄刀具和立铣刀。夹头支架有一个磨锥柄，以配合主轴锥度。夹头被一个帽螺母固定并精确地定位在夹头上，它使夹头锥度与夹头的内锥度相对，夹紧夹住的工具柄。根据工作的性质，一些其他类型的夹套/装置也用于夹住刀具和工具。

5.袖子

这些是用来减少主轴或转接器的内部锥度，以接收更小的锥度柄刀具。

6.凸轮锁

凸轮锁是刀具适配器中的一种装置;它的设计是给予积极的锁定，驱动和快速释放的立铣刀和其他适配器持有在他们。

7.快速改变主轴鼻子

它是一种特别设计的附件，可以夹紧在主轴头上，用于夹住连杆和适配器。加工一个工件所需要的各种刀具可以安装在转接器或一个轴上，每一种都可以在不改变工件设置的情况下顺序使用。一个特殊的夹紧环，在外面有螺纹，用螺栓固定在主轴头上。适配器和支架被放置在这个夹紧环中，并由一个环形螺母固定在一个地方。由于不需要插入螺栓，更换刀具时可以节省很多时间。
