重量自动分选机的设计与制造
摘要
对物品进行分类是人们为了方便而在日常生活的各个领域进行的一项必不可少的操作。直到几年前，排序主要是人工完成的，基于人的判断。分拣系统是一种较为实用、经济的自动化方法。分拣系统的主要目的是节省人力，提高产品的质量和效率。在目前的情况下，大多数的分类系统采用颜色、尺寸、材料类型等标准，但它们也有自己的挫折，如
环境敏感性高，成本高，复杂度高。本文提出的分选系统以权重作为分选准则。制造机器的目的是利用机械元件和电子元件的相互配合。测压元件在系统中具有优越的位置。该分拣系统根据物品的重量进行精确、可靠、一致、定量的分拣。
介绍
分类是系统地安排项目的过程。这一过程需要在日常生活的各个领域进行。现在有消费者对产品质量的要求。在生产薯片的食品工业中，要对新批进行分拣，以确保在进一步加工过程中使用的原材料的质量。分选参数可以是尺寸、颜色、重量等。其中，与其他参数不同，重量是我们无法仅通过目测来预测或计算的。所提出的系统可以有效地在
对象的权重是排序的设计度量。在快递公司，费用是根据包裹的重量产生的，需要根据重量分类包裹。该模型在现有分类方法的基础上进行了改进，提高了分类效率，减少了分类时间。该模型可以减少在市场上对农产品进行分类所需的单调工作，并具有更高的准确性和消除人为误差等优点。
建设

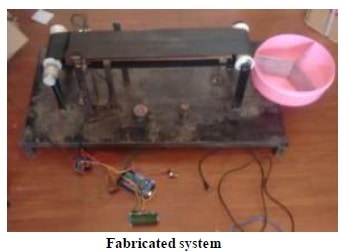

所提出的模型主要由输送带等机械部件、直流电机、滚轮等与称重传感器、单片机、电路板和显示器等电子部件耦合组成。在两台直流电机中，一台用于转动输入滚轮，另一台用于驱动集电桶。如图所示，皮带安装在滚轮上，负载传感器借助金属条安装在皮带的顶层下。电子线路板与测压元件一起工作，并安装在底座上引导两台电机
旋转。在输送机的末端是一个带有三个隔间的圆柱形桶，每个隔间代表一定的重量范围。铲斗是由直流电机驱动的旋转部件，其旋转由单片机控制
方法
当一个物体被放置在传送带上，它被测压元件感知，然后产生模拟输出。测压元件的输出电压是模拟的，与物体的重量成正比。模拟输出由AD转换器转换成数字信号，然后送入arduino微控制器。然后arduino驱动输入直流电机(电机1)，电机1驱动滚筒，最终驱动传送带。测量的重量显示在底座上提供的LCD上。根据物体的重量，arduino
给步进电机(电机2)提供一个信号，使其按所需的步骤数旋转。这将导致在收集器桶的适当部分收集对象。
部分的模型
机床:它由低碳钢制成，尺寸为760x400mm。承载元件、输送带、滚筒的支架焊接在底座上。所有的电子元件都放在床上。MS支撑条高250mm。传送带的跨度为128cm
传送带:传送带安装在滚筒上。传送带系统运输物品，直到收集斗和物品落在适当的部分。
负载细胞:负荷传感器是一种机电元件，它产生与重量成比例的模拟输出。本机器使用的测压元件的最大容量为6公斤。测压元件在金属条的帮助下安装在传送带下方。
