工程制图基本|表布局，标题块，注释

工程施工图基础

工程图形学是一门沟通技术思想的有效方式在工程设计中，它是一个重要的工具，因为大部分的设计过程都是基于图形的。工程图形在设计过程中用于可视化、通信和文档化。

图形是一种v视觉有限公司mmunications语言包括图像、文本和数字信息。利用工程图纸和模型进行的图形通信是一种清晰、精确、有明确规则的语言，必须掌握这种语言才能在工程设计中取得成功。在工程设计的每一个阶段，从概念说明一直到图形通信都被使用
制造阶段。

• 一个工程(或技术)制图是一个零件、装配件、系统或结构的图形表示，它可以用徒手、机械工具或计算机方法生产。
• 工作图纸是一套技术图纸吗用于产品的制造阶段。它们包含制造和组装产品所需的所有信息。

法规和标准

制定规范和标准，组织统一工程工作。

想象;如果螺栓没有标准怎么办?

• 一个代码是一组用于分析、设计、制造和建造某物的规范。
• 一个标准是一套旨在达到均匀性、效率和特定质量的零件、材料或过程的规范。

建立标准和设计规范的组织的例子:ISO, AISI, SAE, ASTM, ASME, ANSI, DIN。

有许多不同的标准与技术图纸有关。

ISO技术图纸标准可在两卷手册中找到:

• ISO标准手册:技术图纸，第1卷:一般技术图纸
• ISO标准手册:技术图纸，第2卷:机械工程图纸;188金宝搏bet官方下载施工图纸;绘制设备。

图纸的布局

• 图纸的标准布局是由各种标准组织规定的。
• 该图显示了一个典型的表的布局，显示了绘图框架，一个典型的标题块，零件列表(材料清单)和修订表。

单帧这是标准的做法，一个绘图框被印在每张纸上，规定了绘图区域的外围边缘。

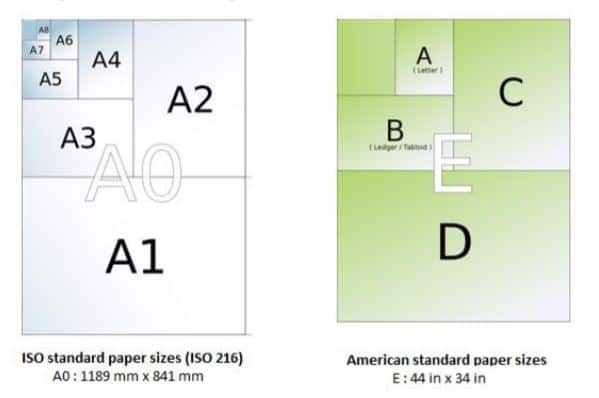

• 每一种纸张尺寸，并条机的边距都是标准化的。

标题栏,标题块通常放置在画框的右下角，它应该包含以下信息:

• 公司或组织的名称
• 图画的标题
• 图纸编号，它通常是一个唯一的文件标识符
• 规模
• 图的大小
• 投影角通常用符号表示的第一或第三投影角
• 起草人员、审核人员、批准人员和签发人员的签名或首字母，以及各自的日期
• 零件的材料
• 的修订号
• 多张图纸的版号
• 其他需要的信息(公差，表面光洁度等)

除了上述信息外，对于使用CAD软件制作的图纸，强烈建议在标题栏中包含以下信息:

• 所使用的CAD软件的名称及其版本
• 绘图文件的名称
• 源部件或程序集文件的名称
• 尺寸单位(如果图纸被错误地印在不同尺寸的纸张上，比例就没有意义了)

修订表,

修正表通常位于并条机的右上方。对图纸的所有修改都应记录在那里。

材料或零件清单(材料清单)，如果图纸包含多个零件，或者是装配图，则在图纸上添加一个零件列表。材料清单通常放在并条机的右下角，就在上面
标题栏。

材料清单应提供以下信息:

• 部件编号
• 部分的名称
• 所需的数量
• 材料规格
• 各零件的图纸编号
• 其他适用的信息

当零件清单非常大时，可以单独为零件清单使用单独的图纸。

分区,

一幅图可以用字母和数字划分成一个网格。当使用分区时，它位于并条机内。分区通常用于大尺寸的图纸，它允许通过引用坐标(如B4)轻松地引用图纸的各个部分。

指出,

除了完成图纸所需的图形视图和尺寸之外的信息被归类为“注释”。笔记通常放在画板的左下角，并按顺序向下编号。

工程图纸中使用的一些注释示例如下:

• 维的笔记所有尺寸均适用于表面处理后。
• 热处理的笔记按照标准- xxx - xxx -硬度进行热处理
• 连接方法说明(焊接、钎焊等)熔焊符合标准- xxx
• 电镀及涂装注意事项镉板符合标准xxx
• 表面处理笔记表面真空使用时需清洁抛光。
• 测试及检验注意事项根据标准- xxx对所有焊缝进行射线检查
• 螺纹镶件-清洗和安装说明螺纹紧固件的拧紧力矩见扭矩表
• 各种各样的笔记最后电解抛光后放入袋中。

---
