工程图|比例|尺寸标注提示
工程制图导论
技术人员可以使用图形语言作为与他人沟通的有力手段，传达技术问题的想法。工程师不仅应具备正确绘制图纸的良好知识，还应具备正确阅读图纸的良好知识。
分类图

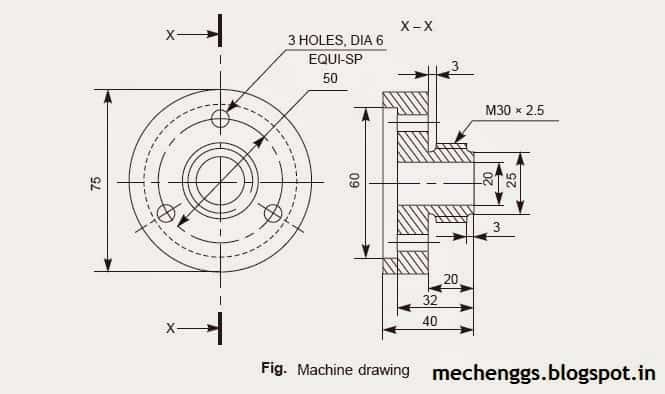

1）机械制图这些图纸是关于机器零件的。
2)生产图纸-生产图纸，也称为工作图纸，应该提供所有的尺寸，限制和特殊的加工过程，如热处理，珩磨，研磨，表面处理等，以指导工匠在车间生产部件。
3)零件图–部件或零件图是部件的详图，以便于制造。
4)装配图-装配图。
子类型有:设计装配图、详细装配图、子装配图和安装装配图。
5)机械车间图:机械车间的图纸常常只提供机械加工所必需的信息。
6） 专利图纸：这张图是在专利报告中绘制的，其中有零件的细节和装配。在这个图纸数字像1,2,3,4是给子部件。
规模:
大多数工程专业的学生都对缩小和扩大规模感到困惑。比例尺是绘图中物体元素的线性尺寸与该物体本身相同元素的真实线性尺寸的比率。在可能的情况下，最好制作全尺寸的图纸，以代表真实的形状和尺寸。如果这是不可行的，应该使用最大的规模。在绘制非常小的物体时，如手表部件和其他类似的物体，建议使用放大秤。
如何指定比例:
音阶的完整名称应包括单词音阶，后跟指示
的比率为:
比例1:1为全尺寸，
比例×:放大比例为1
比例1:缩小比例为×
图中所用比例尺的名称应在标题栏中显示。

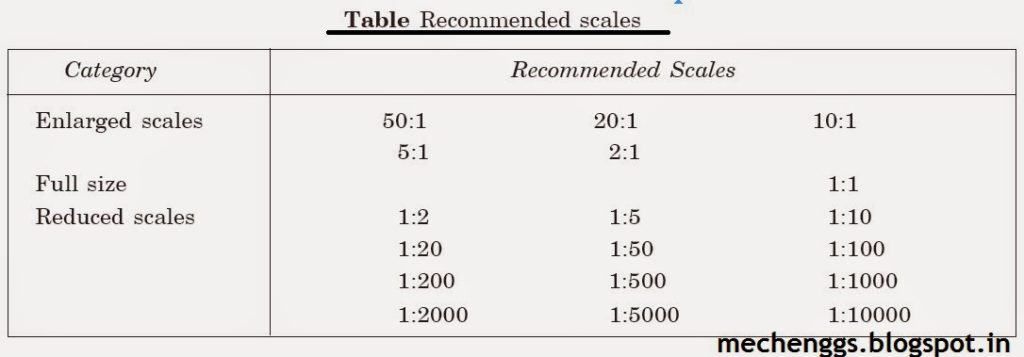

推荐使用范围:表中给出了技术图纸上使用的推荐比例。对象的比例和大小依次决定图形的大小
规模规格:
如果所有图纸都按相同比例绘制，则应在标题栏内或附近注明比例。如有必要在图纸上使用多个比例尺，只应在标题栏和所有其他比例尺中显示主比例尺，比例尺应紧挨着有关部件的项目编号或在图纸附近显示。

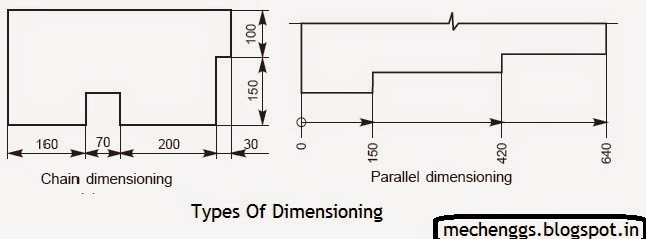

标注尺寸的提示：
1.尺寸应尽量放置在视图外。
2.尺寸应该根据可见的轮廓而不是隐藏的线条来确定。
3.除非中心线穿过孔的中心，否则应避免对中心线进行尺寸标注。
4.每个特征应该只在图纸上标注一次。
5.尺寸应放置在与相应特征最清楚相关的视图或剖面上。
6.每张图纸应使用相同的单位，所有尺寸，但不显示单位符号。
7.图纸上不应显示比定义零件所需的尺寸更多的尺寸。
8.零件的任何特征都不应在任何一个方向上被定义为一个以上的维度。
