机械制图中的一些尺寸标注技术
零件的图纸除了提供完整的形状描述外，还必须提供有关尺寸描述的信息。这些是通过表面之间的距离，孔的位置，表面光洁度的性质，材料的类型等来提供的。用线条、符号、图形和注释在图画上表达这些特征，称为尺寸标注。
1.不应根据图纸假设、计算或直接测量尺寸。

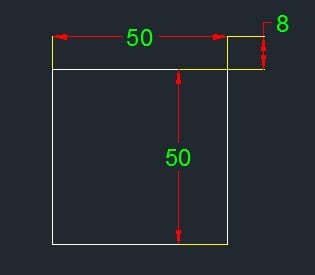

2.尺寸应放在视图之外，如果不可避免，他们可以放在内部，如果更清楚和容易阅读。

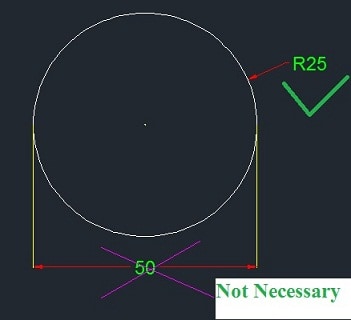

3.尺寸不能重复。
4.在直角视图中，尺寸应该逻辑地给出。尺寸应该逻辑地分布在三个视图中，并且在所有视图中都是相等的。
5.尺寸线应放置至少8毫米，远离轮廓和彼此。
6.尺寸线不应该相互交叉。
7.如果有多个维度，较小的维度应该更接近视图，如图所示。

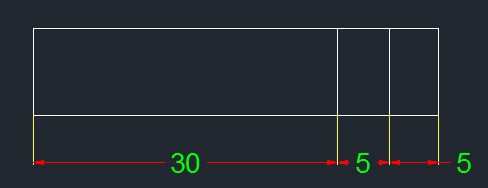

8.对于一些维数，它们应以渐进的方式给出，即按图中所示的递增顺序。
9.当要画一个数平行维数线时，它们是交错的，如图所示。
10.箭头通常应在尺寸特征的范围内绘制。但当空间太窄时，它们可以放在外面，如图所示。
11.圆柱形零件的尺寸应尽可能在视图中以矩形的形式呈现。表示直径的尺寸应在以下图所示的符号后面。

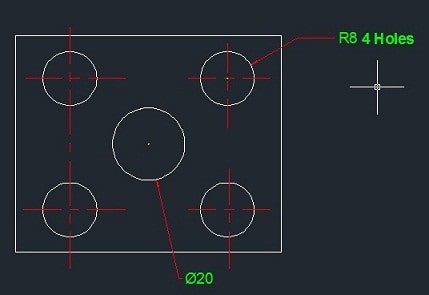

12.当有小孔时，应在图中标注其直径

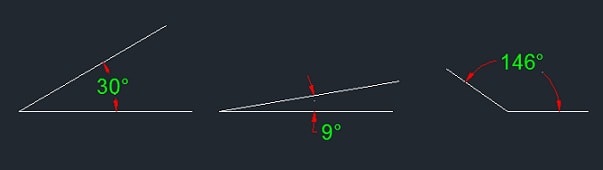

13.角尺寸可以用上述方法中的一种来表示。

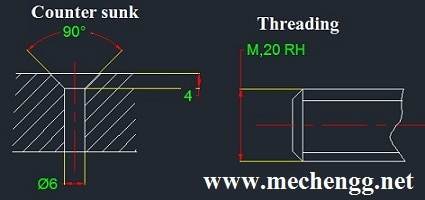

14.沉头和螺纹如下图所示。

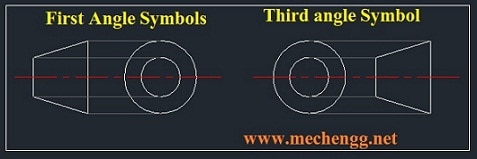

15.投影方法的符号必须显示在图纸上。
