电阻温度检测器(RTD)
金属丝受热时，电阻增大。所以，温度可以用导线的电阻来测量。RTD采用纯金属或某些合金，它们的电阻随温度升高而增大，反之则随温度降低而减小。rtd的作用类似于一个电子传感器。通过测量电阻，将温度信号转换为电压信号。
最适合用作RTD传感器的金属是纯净的，在给定的温度范围内具有均匀的质量和稳定性，并能够提供可重复的电阻-温度读数。只有少数金属具有用于RTD元件所必需的特性。，
RTD元件通常由铂、铜、镍或镍铁合金构成。
阅读更多:
什么是温度传感器|温度传感器的类型
双金属条-工作，优点和缺点
RTD工作原理
电阻温度计或电阻温度检测器的工作原理是电阻的正温度系数，即随着温度的增加，温度计提供的电阻也增加。
将铂铁丝电阻元件包裹在玻璃、陶瓷或麦克风的电绝缘支架上，从外面可提供金属管的保护护套。导线从与电路相连的电阻元件中取出。
RTD公式
电阻温度计，又称RTD，其工作原理是:“金属的电阻随温度的变化而变化”，其工作原理是:
RT = R0[1 +α(T-T0)]
RT:温度下电阻(T)
R0:耐温(0˚C)
α:温度。
T:临时(˚C)
T0:初始温度。
为了测量电阻的变化，采用了电桥网络。
电阻温度计连接在惠斯顿电桥电路的一个臂上，当电阻温度计受到温度变化时，惠斯顿电桥就不平衡。检流计的偏转度可以直接校准以给出温度。

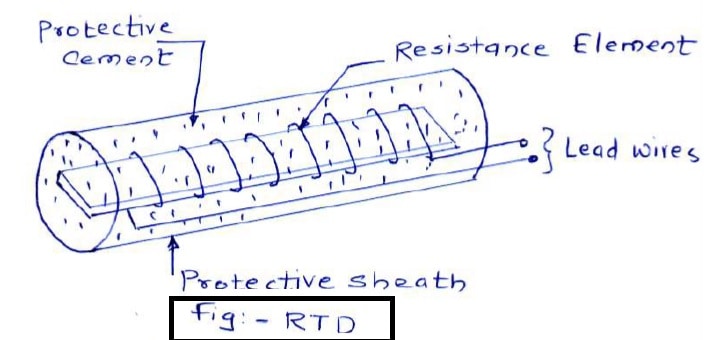

RTD图:
图显示了RTD的构造。它有一个电阻元件连接到惠斯顿电桥。该元件和连接导线是绝缘的，并由护套保护。少量电流不断地通过线圈。随着温度的变化，在惠斯通电桥上检测到线圈电阻的变化。
rtd以薄膜、绕线或线圈的形式使用。它们通常由铂、镍或镍铜合金等金属制成。在陶瓷管内用高温玻璃胶夹住铂丝，用于测量金属炉内的温度。
RTD的建设:
- 盘绕铂元素。
- 铂由于线性和化学惰性。
- 铂金盘在陶瓷芯棒上。
- 铂金盘，s.s金属护套保护。
- 陶瓷或云母粉使引线绝缘。
- 导线连接在惠斯顿电桥上。
- 引线的直径通常大于传感器线的直径，以减少引线电阻。
RTD的工作:
- 钢保护护套检测温度，并将其转移到铂丝。
- 铂线圈的电阻值相对于温度的变化很小。
- 因此，采用桥接电路测量RTD值。
- 温度是通过使用校准表达式将RTD电阻值转换而确定的。
- 虚线减小了阻抗效应，从而减小了误差。
RTD的应用:
电阻式温度检测器的应用如下:
- 空调和制冷服务
- 食品加工
- 炉灶和烤架
- 纺织生产
- 塑料加工
- 石化加工
- 微电子学
- 在管道和储罐中测量空气、气体和液体的温度
- 废气温度测量
RTD的优点:
电阻式温度检测仪的优点如下:
- 它适用于测量高温
- 它的精确度很高
- 它保证了良好的稳定性和重复性
- 它不需要参考温度结
RTD的缺点:
- 尺寸大于热电偶
- 需要电源
- 它需要一个辅助装置来获得所需形式的输出
- 电阻元件比热电偶贵得多
