螺杆

一个螺杆泵是一个正排量泵(PD)使用一个或几个螺钉沿螺钉轴移动流体或固体的装置。在其最简单的形式(阿基米德螺杆泵)中,单个螺杆在圆柱形腔内旋转,从而使物料沿着螺杆主轴移动。这种古老的建筑仍然被用于许多低技术应用,如灌溉系统和运输谷物和其他固体的农业机械。

这些泵有两个或更多的齿轮驱动螺旋啮合螺钉在一个紧密配合的情况下,以发展所需的压力。这些螺钉相互啮合,在螺钉和套管之间形成流体密封。

螺杆泵的原理图如图所示。双螺杆泵由两个平行转子组成,两个转子的相互啮合螺纹在紧密加工的套管中旋转。驱动螺杆与从动螺杆通过正时齿轮连接。当螺丝转动时,螺纹之间的空间被划分成隔间。当螺杆旋转时,由于部分真空,泵的进口侧被液压油淹没。当螺丝正常旋转时,这些隔间里的流体沿着轴均匀地向泵的中心推进,在那里隔间排出流体。在这里,流体不旋转,而是像螺纹上的螺母一样线性移动。因此,在更高的速度下没有脉动;这是一个非常安静的操作泵。

阅读更多:什么是容积泵|的类型和优点

螺杆泵
螺杆泵

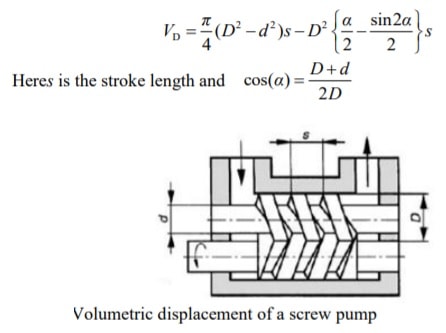

在螺杆泵中,如图所示,螺纹和壳体之间形成一个腔体。下面的表达式给出了容积

螺杆泵的设计
螺杆泵的设计

螺杆泵的优缺点

其优点如下:
1.它们能自我启动,也更可靠。
2.由于螺杆的滚动作用,它们很安静。
3.它们可以处理含有气体和蒸汽的液体。
4.使用寿命长。

缺点如下:

1.它们又大又重。
2.它们对流体的粘度变化很敏感。
3.它们的体积和机械效率都很低。
4.精密螺杆制造成本高。
