切换夹紧

拨动夹又称快速夹、快速释放夹、过中心夹等。拨动夹是一种紧固装置，通常由控制装置的手柄、夹住工件的握杆和推动施加力的枢轴销和杠杆的连接系统组成(见下图)。一旦接合，拨动夹基本上就锁定了。钮扣夹通常用于紧固物体，以防止其在施加向内压力时移动或分离。

钮扣机构广泛应用于机械工业的各种应用，从注塑机到工具和夹具。拨动夹钳可用于不同类型，以适应所需的应用。

切换原则:

肘动夹通过杠杆和枢轴的联动系统进行操作。由枢轴销连接的定长杠杆提供动作和夹紧力。拨动动作有一个过中心的锁定点，这是一个固定的停止和联动。一旦在中心以上位置，夹具不能移动或解锁，除非移动联动。所有类型的拨动夹都有相同的动作，只是方向不同。

开关机构功能:

1.）将手柄上的手力增加到一个高的夹紧力以保持工作。

2.）制造一个中心过锁，以防止夹具打开和释放工作，直到操作者打开。

3.）快速打开和关闭夹钳，以便在很大的间隙内装卸工件。

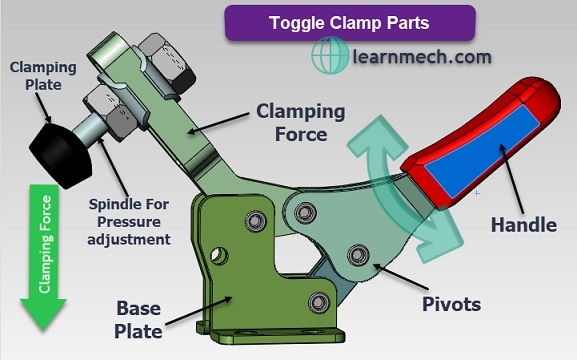

切换夹图:

钮扣夹紧部件:

处理- - - - - -句柄由operator或Worker操作。手柄围绕支点或支点摆动。
夹紧手臂,夹紧臂对工件施加力。当手柄操作时，夹紧臂与工件的表面接触，并抓住它反对持有力。
联系,连杆的使用是为了获得最大的机械优势。连接也确保快速夹紧行动和释放没有延误的时间。
调压主轴
- - -底座是所有组件安装在其上的金属体。底座底部有孔，可安装在工作台上。

肘杆夹紧机构:

肘形夹紧机构广泛应用于制造业的弯曲、磨削、焊接、装配等领域。工具和夹具行业是肘形夹具机构的主要用户，金属加工和装配是这种机构经常出现的领域。拨动机构通常用于连杆，以锁定他们的位置。这些机制通过一个“切换”点来实现这一点，在这个“切换”点上，任何进入连杆的力都会使连杆保持其位置。当通过“切换”点时，链接会受到很大的压力。

一个通用的肘杆机构可以看作是一对传统机构、一个四杆机构和一个曲柄滑块机构的良好组合。

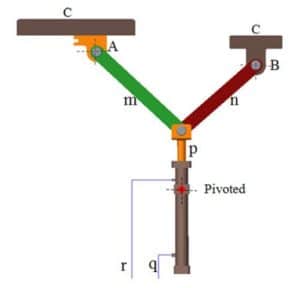

肘杆夹紧机构如图1所示。

地面链路用链路C表示，其他细节为;

元素的细节;

A -夹紧件(输出环节)
P -输入连杆(液压缸)
C -接地链路
m -耦合器(输出链路)
n -曲柄(支撑连杆)

夹紧构件A是一个容纳夹紧爪的输出环节。输出连杆速度和可在输出连杆持有或夹住工件的力是机构配置、连杆位置、连杆长度、关节摩擦和执行机构参数的函数。

力放大比是肘杆夹紧机构的关键设计参数。肘形夹紧机构的性能是基于输出连杆的夹紧位置可用的力。输出连杆处可用的夹紧力是输入气缸力、所有连杆的几何位置、运动部件和车削部件之间的摩擦系数的函数。

肘杆夹紧机构设计的主要目的是产生最大的机械优势和保持低成本。以下所述的肘钳机构的设计参数对机构的优化功能的制定至关重要。该优化函数可以用不同的优化技术来求解，如遗传算法或人工神经网络。

肘杆夹紧机构设计的重要参数有:

夹紧/滑动构件的速度
液压缸的行程和速度
力放大倍数
接头销反力
连杆的初始位置
结构强度

拨动夹的类型:

有许多不同类型的可调节拨动夹。

卧式肘夹当手柄处于水平位置时，处于锁定位置。这些夹子很低调。
垂直切换夹当手柄垂直定位时，处于锁定位置。
斜压紧夹与水平拨动夹类似，但当手柄处于对角线位置时，对角线手柄下拉夹处于锁定位置。这些夹子也很低调。
推挽夹有一个可以进出的活塞。这些夹子提供推力和拉力。夹钳可以锁定在推或拉的位置。它们也可以称为柱塞式或直线夹具。
切换边缘夹同时向前和向下施力。
的作用钩子夹子将两部分拉在一起，使其适用于关闭和保持关闭的门，盖子，模具等应用。钩夹可能需要一个单独的固定钩。
插销式夹是使用拉的动作收紧的夹子。插销式夹也可称为拉式夹。他们是理想的门锁，锁定，或紧固门或固定装置。闩锁夹可采用水平或垂直结构。插销拨动夹可能需要一个单独的固定扣。
钳子夹切换是手持式夹钳，配置类似于一套钳子。挤压动作用于关闭或拨动夹钳。钳形肘形夹可以称为挤压夹。
回调的夹具有类似于钳夹的作用，但具有安装本体的方法。
凸轮夹类似于垂直夹具，但夹紧力是由滚子对凸轮的作用产生的。凸轮动作允许不同厚度的组件被夹紧，而无需重新调整夹紧主轴。
