什么是3D表面建模|表面的类型

定义表面模型

通过连接各种表面元素来表示部件几何形状来创建表面模型。通过定义表面可以从线框模型构建表面模型。它们在边缘之间的点，边缘和面上持有对象的描述。表面建模系统能够计算表面交叉点和表面区域，有些系统能够产生阴影图像并自动去除隐藏线。
可以使用许多CAD系统通常提供的各种表面特征来构造表面模型。该平面是表示表面元素的最基本功能。更复杂的形状可以由制表柱，裁定表面，旋转表面，表面雕刻，扫描表面和圆角表面来定义。

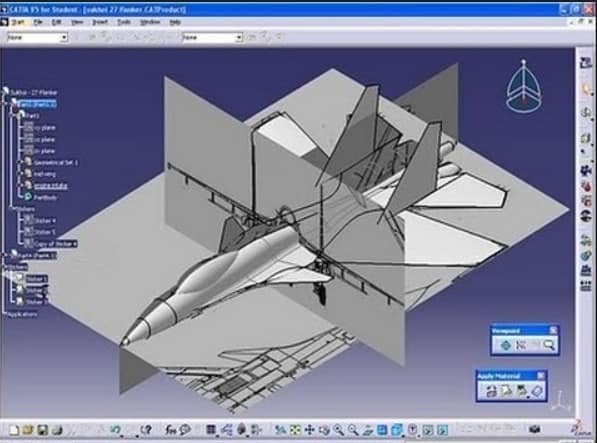

三维表面模型

表面模型可用于表示这些物体的表面轮廓。

1.使用点，线和平面创建表面模型。
2.它比线框模型更完整、更清晰
3.它是线框模型的扩展，其中包含附加信息。
4.通过删除所有表面实体，可以从表面模型中提取线框模型
5.表面模型的数据库是集中的。
因此，在一个视图中操纵表面实体在其他视图中自动反映。
7.表面型号可以阴影并用隐藏线表示

表面模型的应用。

1.质量特性的计算
2.检查配合件之间的干扰
3.产生横截面视图
4.有限元网格生成
5.生成用于连续路径加工的数控刀具路径。

表面的类型

1) 3 dface

允许通过顺时针或逆时针方式创建三个或四个表面
必须有三个角落，但不超过四个角落

2）3DMESH.

• 网格在行和列中定义
• 每个顶点都有一个xyz坐标

3）Edugsurf.

• 在4个边缘之间构造3D网格
• 边缘可以是线条，plines，花键或弧线
• 结束必须精确满足

4) Rulesurf

对象可以是点，线，弧，圆，折线，样条，封闭的物体或用于浮出孔，圆角或平面的单个平面 - 可以务必在同一末端TabsURF中选择两者。

5）Revsurf.

• 绘制一个轮廓并围绕一个轴旋转该轮廓以创建一个对称的对象
• 路径曲线可以是线，弧等。
• 旋转轴可以是一条直线，也可以是开折线。

---
