焊接符号基本 - 焊接符号的象征性表示
焊接简介：
焊接是通过施加热（熔炉）或压力（压力或锻造）或两者（电阻焊接）永久地将金属部件固定在一起的过程。黑色金属（钢，铸铁）和有色金属（如黄铜铜和合金）都可以通过焊接连接。
焊接比铆接更便宜、更坚固、更容易和更快。各种类型的焊接工艺如下所示：
A.气焊
湾电弧焊
我金属电弧焊（MAW）
二,。气体保护金属极电弧焊（GMAW）
三、埋弧焊（SAW）
四、钨极惰性气体保护焊（TIG）
v。金属惰性气体焊接（MIG）
C锻焊
D电阻焊
E铝热焊
F高能焊接
焊接接头大致分为三类
A.对接接头b。搭接接头c。角焊缝或角焊缝d。T形接头e。边缝
焊缝象征性表示

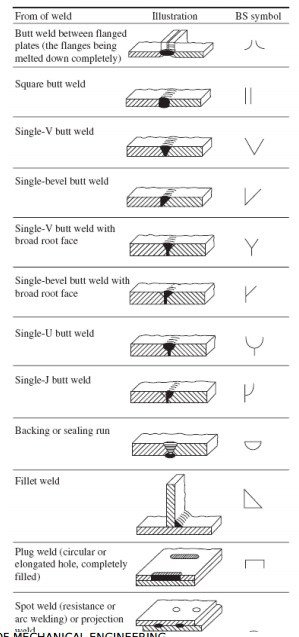

标准焊接符号如下所示。
箭头线和参考线
箭头线相对于焊缝的位置没有特殊意义。在接头上绘制箭头线的一侧称为“箭头侧”。关节远离箭头线的一侧称为“另一侧”。参考线在焊缝侧具有重要意义。如果焊接符号位于参考线下方，则应在“箭头侧”进行焊接。如果焊接符号位于基准线上方，则应在“另一侧”进行焊接。如果焊接符号位于基准线上方和下方，则应在“箭头和其他侧”进行焊接
基本焊接符号

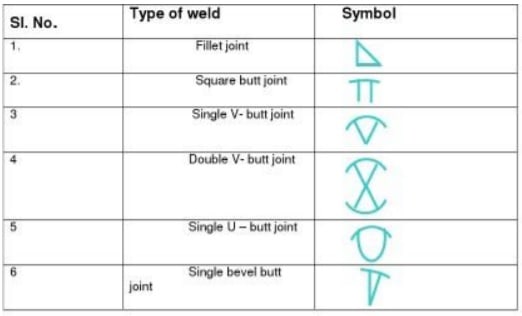

印度标准局（BIS）推荐的用于指定焊缝类型的基本符号如图所示
焊缝尺寸
对于角焊缝，焊缝尺寸为等腰三角形的高度。在其他情况下，尺寸应为距贯穿件底部面板表面的最小距离。

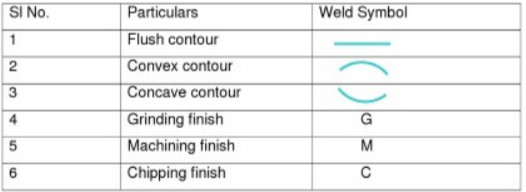

完成和轮廓符号
轮廓符号为
A.平（齐平）
B凸面的
C凹面的
除清洁外的精加工焊缝应使用精加工符号表示。
削片–C、研磨–G、机加工–M
焊接和未焊接长度
焊缝长度是指焊接一次的长度，在此之后，等于未焊接长度的节距未焊接，且此过程在整个侧面长度上持续。
四周焊接
如果应在接头周围进行焊接，则应在连接箭头和基准线的点处放置一个圆圈。
网站焊接
当安装过程中需要在现场进行某些焊接（焊接结构）时。它们应在连接箭头和参考线的点处设计一个填充圆。
