止回阀-图示，符号，止回阀类型

在这篇文章中，我们将学习有关止回阀，用于液压和气动回路。简要介绍了止回阀类型，止回阀图，止回阀使用的符号。

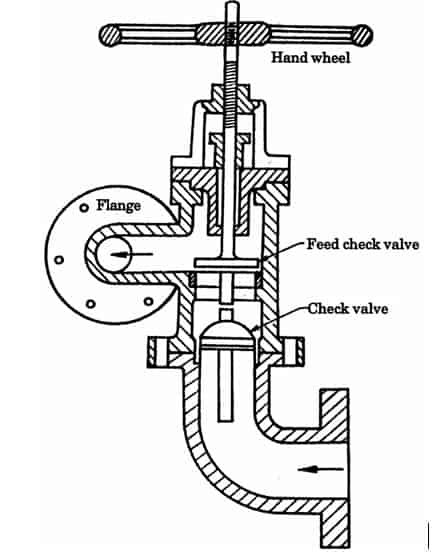

止回阀

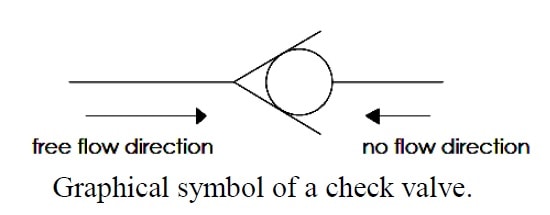

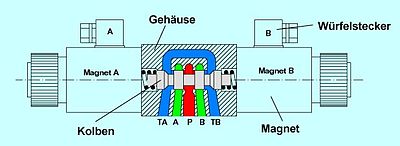

最简单的DCV(方向控制阀)是止回阀。止回阀允许单向流动，但阻止反向流动。它是一个双向阀，因为它包含两个端口。图中显示了止回阀的图示符号，以及它的无流量方向和自由流动方向。

止回阀符号:

止回阀的类型:

各种类型的止回阀可用于各种应用场合。这些阀门一般体积小，结构简单，价格便宜。一般来说，止回阀是自动操作的。不需要人工干预或任何外部控制系统。这些阀门在长期使用后会磨损或产生裂缝，因此它们大多是塑料制成的，便于维修和更换。

液压和气动止回阀的分类如下:

• 球形止回阀
• 提升阀止回阀
• 先导式止回阀
• 换向阀

球形止回阀

在图中，一个轻弹簧将球固定在阀座上。进入进口的流体顶住弹簧的轻力将球推离阀座，继续流向出口。一个非常低的压力需要保持阀门在这个方向开启。如果流体试图从相反的方向进入，压力将球推到阀座上，流体就无法通过。

提升阀止回阀

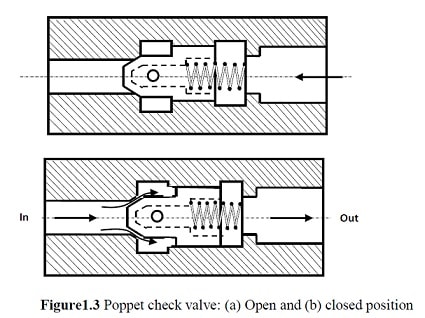

图中提供了两张示意图，显示了升降式止回阀的运行情况。托架是一种特殊形状的塞子元件，通过一个轻弹簧固定在阀座上。流体在阀座和提升架之间的空间中流过阀门。在自由流动方向上，流体压力大于弹簧力。如果试图以相反的方向流动，流体压力将推动提升架在关闭位置。因此，不允许流动

提升阀的优点

• 在关闭位置几乎零泄漏。
• Poppet元件即使在长时间的压力下也不会粘住。
• 快速、一致的响应时间:通常为15毫秒。

提升阀的缺点

• 轴向压力平衡是不可能的，可能需要相当大的力来打开顶杆，以抵抗高压下的气流。这限制了直接机械驱动的阀门的流量。
• 一般来说，每个流道都需要单独的支撑架，这大大增加了多通道阀门的复杂性。
• 阀门的研磨和超精加工增加了成本。

先导式止回阀

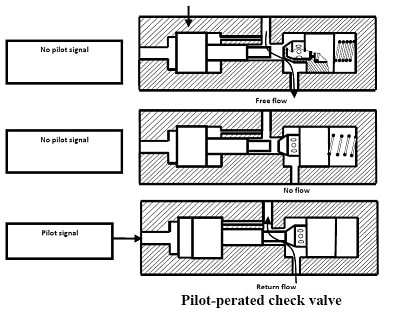

图中显示了一个先导式阀门及其符号。这种类型的止回阀总是允许在一个方向上自由流动，但是只有在阀的先导压力点上施加先导压力时，才允许在通常堵塞的相反方向上流动。止回阀阀杆通过螺母将先导活塞连接到有螺纹的阀杆上。
光弹簧通过推动先导活塞，将抱枕固定在无流量状态下。单独的泄油口的目的是防止机油在活塞底部形成压力。图形符号中的虚线表示连接到阀门的先导压力端口的先导压力线。先导止回阀用于锁定液压缸的位置。

换向阀

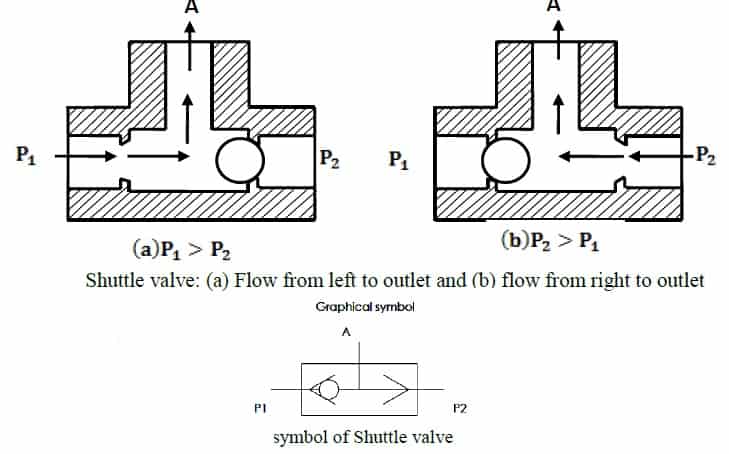

穿梭阀允许两个备用流量源连接在一个支路上。该阀门有两个入口P1和P2和一个出口A。出口A从一个压力较高的入口接收流量。图1.5显示了梭形阀的运行情况。如果P1处的压力大于P2处的压力，则小球向右滑动，使P1向出口A输送流量。如果P2处的压力大于P1处的压力，则小球向左滑动，P2向出口A输送流量

一种应用是将主泵进口P1和第二泵进口P2连接到系统出口a。第二泵作为备用，在主泵失去压力时为系统提供流量。由于从P1或P2中接收到压力输入信号，将压力输出信号发送到A中，故称穿梭阀为“OR”阀。
