冷冻室 - 介绍
- 低温冷却器是小型冰箱，可以达到低温温度，并提供10 k至120 k的温度范围内的制冷。
- 为了达到低温而设计的冰箱通常被称为低温冷却器。
- 在大多数情况下，制冷器使用低温流体作为工质，并利用运动部件使流体进行热力学循环。流体通常在室温下被压缩，在热交换器中预冷，然后在某个较低的温度下膨胀。返回的低压流体通过热交换器预冷高压流体，然后进入压缩机进气口。然后重复这个循环。
- 制冷机不使用大型制冷工厂使用的克劳德/柯林斯循环，而是使用替代循环。
根据最终用途的不同，Cryocooler必须满足以下基本要求。
- 减轻体重和小的体积。
- 快速冷却时间和无振动操作。
- 更平均维护（MTBM）之间的时间，故障（MTBF）之间的平均时间和平均故障（MTTF）。
类型的制冷机
龙眼冷却器可能归类如下：
- 热交换器和再生器
- 再生
- 有恢复力的
- 斯特灵冰箱
- Gifford - McMahon冰箱
- 脉冲管冰箱
- 焦耳 - 汤姆森冰箱
热交换器和再生器
- 热交换器是所有冷冻机的重要组成部分。热交换器是由于与冷流体的热交换而导致的温热流体冷却的装置。
- 在大多数情况下，热交换过程发生在恒定压力下。
- 根据流体之间的热交换类型，它可以是热交换器的再生或恢复类型的热交换器。
回热式热交换器
•在恢复热交换器中，两个流体的流动方向是恒定的并且是同时的。
•两种流体通过固体边界分开，耐温和冷流体交换热量。
再生热交换器
•在蓄热式换热器中，基质用作冷热流体之间的中间热交换介质。
•流动是自然的周期性，在跨越基质上的温热和冷流体之间交替。
•需要注意的是，这是间接传热的一个例子。
脉冲管制冷机
介绍

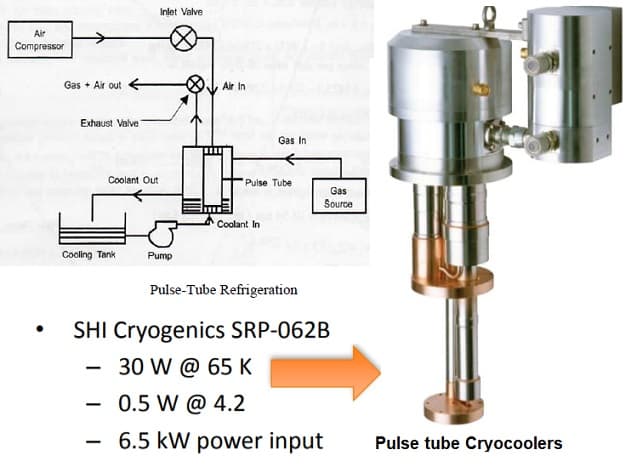

首先由Gifford and Longsworth在1961年提出了脉冲管的想法。使用制冷剂气体的突然膨胀和释放的影响来获得制冷效果。请参阅脉冲管冷凝电路的图。K.脉冲管冷却器是一种
制冷机。现代应用的许多要求推动了脉冲管的使用，例如在规定的温度下，低功率输入，长寿命，可靠和免维护的运行，最小的振动和噪音，紧凑，轻量化
脉冲管冰箱的类型：
A.基本脉冲管冰箱
B.孔口脉冲管冰箱
C.双入口脉冲管冰箱
D.惯性管脉冲管冰箱
脉冲管制冷机的工作原理:
该装置由高压气源组成，该气源在与环境温度相等的温度下向脉冲管底部供应气体。现在压缩空气由空压机供应。压缩空气通过一个阀门进入涡流管。此外,压缩气体被允许进入脉冲管。现在，压缩气体作用于一个假想的活塞，即分离空气柱。因此，脉管内的气体被压缩，导致脉管内的温度从上到下升高。
最高温度在底部。冷却剂被循环以去除气体中的热量，现在气体在底部被压缩。冷却剂拒绝热量吸收到冷却剂罐，并被泵回脉冲管。由于冷却剂的冷却，气体温度降低。

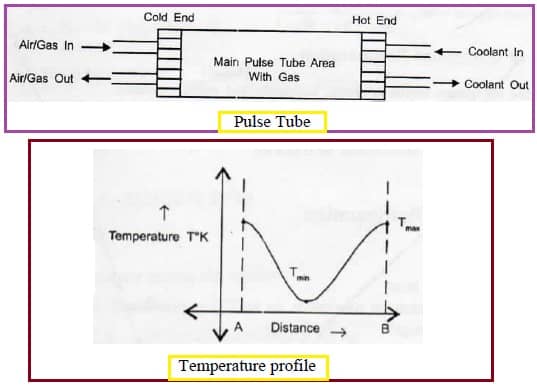

现在，停止供应高压气体，然后关闭入口阀。排气阀现在打开，气体在管内部耗尽降低温度。脉冲管的详细草图如下图所示。并且温度曲线如图所示。
降低的温度会产生制冷效果。离开脉管的空气也变得更冷。在热交换器的帮助下，可以使用这种冷却空气来冷却进入脉冲管的热压缩空气。这进一步降低了温度脉冲管。通过脉冲管实现温度低至190°K。因此，如果要在具有低发电容量的区域进行冷却，则脉冲管是优选的选择。
脉冲管的优点
1）移动部件较少，所以没有维护和损失较少
2)功耗低
3)可以多分期。
4）更长的生活
5)无需润滑
6）可以使用而不是低温循环
脉冲管的缺点
1）绩效系数差（COP）
2）COP取决于管的长度
3)制造成本高的管子。
脉冲管冰箱的应用;
- 气体液化等氮气，氧气，氢气，氦气，天然气。
- 鱿鱼磁力计。
- 冷却超导磁铁。
- 导弹制导用红外传感器的冷却。
- 低温真空泵。
- 冷冻胶。
- 冷却高温超导体和半导体。
- 用于监测核活动的伽马射线传感器。
- 生物材料、血液、生物标本等的保存。
