车床。定义。类型。部件。规范

表的内容

车床-介绍

车床是一种机床，它将工件夹在两个称为中心的刚性强的支撑物之间，或夹在旋转的卡盘或面板中。切削刀具被刚性地固定在刀架上，刀架被固定在旋转的工件上。正常的切削操作是用与工件轴线平行或成直角的刀具进行的。

定义车床：

定义

的车床是一台机器，它从一个作品到所需的形状和尺寸去除金属。
车床是金属加工工业中最重要的机床之一。车床的工作原理是转动工件和固定刀具。
切削工具进给入工件，其中待形成为所希望的形状绕其轴线旋转，从而使工件。
车床也被称为“整个工具家族的母亲/父亲”。

车床功能

车床是通过在固定的刀具上旋转工件来去除以切屑形式存在的多余材料

工业革命要求

更多产品
更精确
在制造过程中的变化
导致高速发展
专用车床

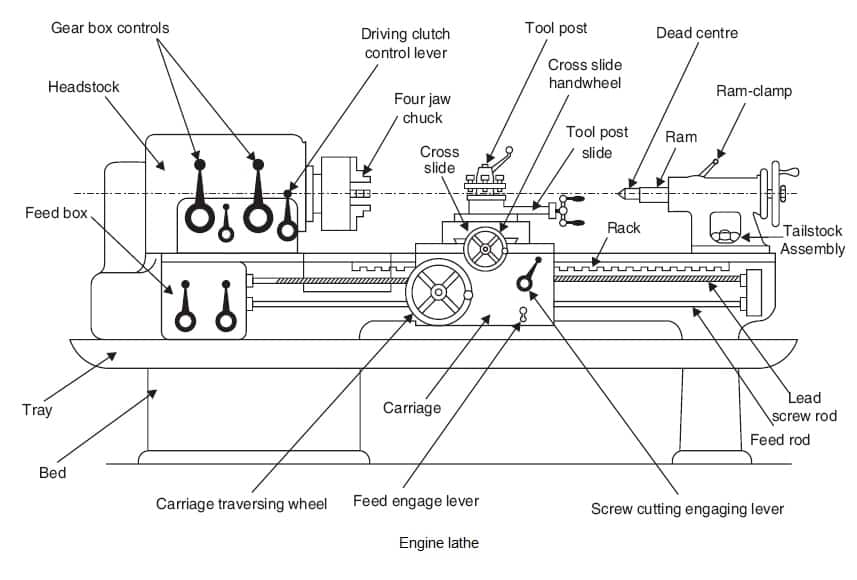

机床图:

车床类型:

所有车床的基本工作原理是相同的，执行相同的功能，但它们是根据设计、传动类型、齿轮的安排和用途进行分类的。以下是一些重要的车床类型。

1.发动机或中心车床:

它是一个通用车床及被广泛应用于车间。
普通车床的主要部件有床身、主轴箱、尾架、机架、丝杠和进给变速齿轮箱。
它不同于高速车床，它有一个额外的机构控制主轴速度和支持和控制固定刀具的进给。
所述切割工具可以在涉及与一个滑架的帮助下车床轴线横和纵方向上被馈送二者。
发动机车床，这取决于主轴箱的设计用于接收电力，可以被分类为皮带驱动车床，马达驱动的车床，和减速头车床。
在带传动车床中，电机的动力通过皮带传动传送到主轴，在齿轮传动车床中，电机的动力通过齿轮传动传送到主轴。
皮带传动的速度变化是通过将皮带移动到锥轮的不同台阶上来实现的。
在齿轮头车床中，齿轮比(主轴转速与电机转速)是通过速度杠杆来改变的。
用途：用于制备圆柱形部件。通过使用附件和附件，其它操作，如锥形车削，钻削，铣削和研磨也可以进行。

2.台式车床：

台式车床很小，可以安装在工作台上。

所有类型的操作都可以在这台车床上进行，可以做普通速度或普通车床。
这是用于通常需要相当准确的小工作，如在生产仪表，拳，和冲压工具床。

3.示踪剂车床:

一种可以按照模板复制形状或轮廓的车床。

4.自动车床：

在其中工件被自动送入和取出，而无需使用操作者的车床。切割操作是由某种形式的音序器自动控制。
自动车床是这样设计的，在所有的操作完成后，刀具自动进给工件，并自动收回工件，从而完成工件。由于整个操作是自动化的，这些车床不需要操作者太注意。这些车床用于大量生产相同的零件。

5.绞盘和转塔车床：

有多个刀具安装在转塔上的车床，或安装在尾架或交叉滑道上，允许快速更换刀具和切割操作。
绞盘车床和转塔车床是对普通车床的改造，特别用于在最短时间内批量生产相同的零件。
这些车床是半自动的，装有多工具夹具，称为绞盘和转塔头。
绞盘和转塔车床的优点是，几种不同类型的操作可以在一个工件，而不工作或工具的复位来进行。

4.工具车床:

工具室车床类似于普通车床，配备了精确刀具工作所需的所有附件。
它有一个单独的驱动齿轮箱与大范围的主轴速度。由于这台车床用于对工具、量规、模具、夹具和其他小零件进行精密加工，因此操作这台车床需要较高的技能。

（五）加快车床：

它由动力驱动，由床身、主轴箱、尾座和用于支撑工具的可调滑块组成。
它没有变速箱，丝杠和车厢。主轴箱可配置步进锥轮，也可配置变速电机。
各种速度由锥轮获得。由于工具是手工送入工作和切割是非常小的，因此这种类型的车床被驱动在高速通常从1200到3600 rpm。
用途：主要用于木工，定心，金属纺丝，抛光等

6.计算机数控车床：

高度自动化的车床，其中，切削，装载，换刀，和部分卸载自动由计算机编码控制。

（计算机数字控制）是用于一个系统的总称，使用由计算机处理的编码指令的机床的控制功能。以往，操作者决定，并且调整各种机器参数，如进料，切削深度等根据作业的类型，并控制由手滑动运动。在一个CNC机床功能和滑动，运动通过使用计算机程序电机控制。可以以这种方式被控制的工具包括车床，铣床，磨床和。
在数控加工，机床通过数值控制功能。一种计算机程序，被定制为对象和机器用的数控加工语言（称为G码），其基本上控制等的进料速率，协调，位置和速度的所有功能编程。与数控加工，计算机可以控制精确定位和速度。数控加工在制造金属和塑料部件使用。

优势

高重复性和精密飞机零部件
产量非常高
复杂的轮廓/表面需要machined.etc
灵活变换工作，自动设置工具，少废话
更安全，生产率更高，质量更好
减少文书工作，加快样机制作，减少交货时间

缺点

昂贵的设备，熟练的操作人员
计算机，编程知识
维护是很困难的

7.专用车床:

对于不能方便地在标准车床上安装或加工的工件，使用专用车床。间隙床车床，其具有在该床的可移动部分中的主轴箱汤姆的前面提供一空间或GAB用于摆动额外大直径的工作。

一)曲轴车床:特别用于曲轴的回转。

b)车轮车床:该机为大型设计，特别用于完成轴颈的加工和机车驱动轮的转动。

c)轴车床:用于车轴的旋转。

d)精密车床:精密车削以前粗加工的工件。

E）面对车床：用于加工端面

立式车床f):用于车削和镗削其它车床不能支承的非常大、重的旋转零件。

车床分类/车床类型

车床是非常灵活的广泛使用，并分类根据几个方面：

根据配置:

水平,最常见的是为了方便人体工程学。
垂直的 -占地面积小，只有一些大型车床是这种类型。

根据使用的目的：

通用的,非常通用的，其中几乎所有可能的类型的操作是在尺寸，形状，和作业的材料在宽范围进行;例如： - 车床。
专用,只有一种(有时是两种)操作是在有限的尺寸和材料范围内完成的;例如:面车、滚车等。
特殊目的,在一种特定类型的空白上长时间重复进行一定数量和类型的操作;例如:绞盘车床、转塔车床、落齿车床等。

根据大小或容量:

小(低负荷)-在这种轻型车床(最高1.1 kW)中，只能加工一般较软且易于加工的材料的中小型工件。
介质（中型） -这些车床的功率几乎达到11千瓦，是最通用和最常用的。
大(重型)
迷你或微型车床-这些是微型台式车床用于极小尺寸的工作和精密的工作;瑞士式自动车床。

根据正在处理的作业的配置:

酒吧类型,细长杆状工作在夹头举行。
夹具类型-在卡盘内进行的圆盘式作业。
住房类型,奇怪的工作，被保持在面板。

根据精度:

普通的
精度(车床)这些精密的车床精度高，光洁度高，价格相对较高。

按纺锤数:

单轴-常见的。
多轴(2、4、6或8轴)-这种罕见的车床适用于小尺寸、形状简单的工件的快速大批量生产。

按自动化类型:

修复的自动化 -传统的;如:单轴自动车床和瑞士式自动车床
灵活的自动化。现代的;CNC车床、车削中心等。

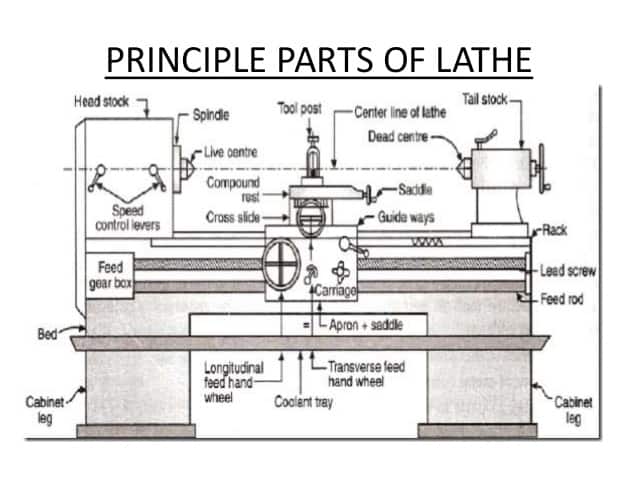

车床配件：

1.床:

床是一个沉重的，坚固的铸造和其携带用于支撑工件的床头箱和尾座，并提供用于支座组件，其携带所述工具的运动的基座。

2.主轴承:

主轴箱安装在床身的左侧，作为驱动滑轮、后齿轮、主轴箱主轴、活中心和进给倒档的外壳。主轴箱是一个空心圆柱形轴，提供从电机到工作保持装置的驱动。

3.齿轮箱：

快速变速齿轮箱放置在主轴箱下方，包含几个不同尺寸的齿轮。

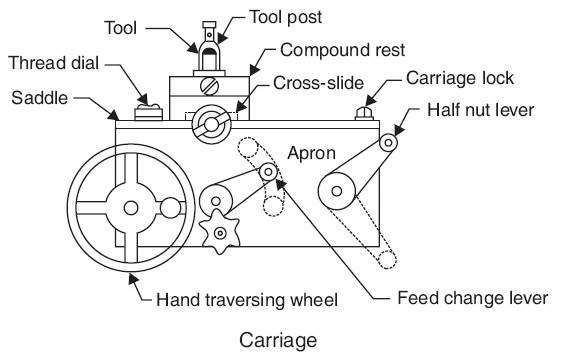

4.运输:

导轨位于主轴箱和尾架之间，在作业过程中起支撑、引导和送工具的作用。

车厢的主要部件有:

一)鞍是安装在车床的方式顶部的H形铸造。它提供的横向滑动，复合休息，刀架支撑件。
b)横向滑动件是安装在所述鞍座的顶部，并且它提供了一个安装或用于切削刀具的自动交运动。
c)复合休息安装在十字滑块的顶部，用于支撑刀架和刀具。
d)刀架安装在复合刀架上，在相对于工作中心线适当的高度上刚性地夹住刀具或刀架。
e)的围裙固定在马鞍上，装有齿轮、离合器和杠杆，用来移动马车或交叉滑道。分体式螺母杆与自动进给杆同时啮合，防止了其沿床身的滑动。

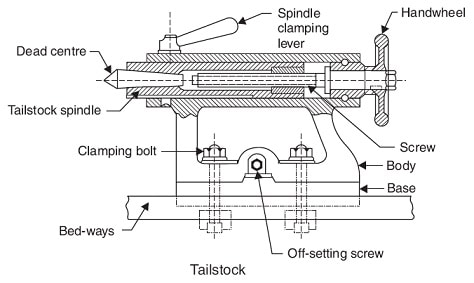

5.尾座：

尾座是一个可移动的铸件，位于主轴箱对面的床身上。尾座可以沿着床身滑动，以适应不同长度的工件在中心之间。提供了一个尾座夹具来将尾座锁在任何所需的位置。

6.导螺杆:

丝杠也称为动力丝杠是一种丝杠，每旋转一次，丝杠就以精确的增量移动小车。丝杠由方形、梯形或支撑式螺纹制成。

阅读更多:车床附件及其功能|中心车床附件

车床的规格

中心之间的距离
在床上摇摆
荡过横滑梯
电动机马力
的速度
饲料

阅读更多:如何指定车床?车床的基本信息

车床操作:

中心车床一般进行的加工操作有:
•面对
•定心
•粗加工和精加工车削
•倒角、肩边、开槽、凹进等
•将刀具固定在尾座筒内进行轴向钻孔和扩孔
•锥度车削
-抵消尾座
⎯旋转化合物滑动
-使用形式工具与锥形超过短的长度
⎯使用锥形如果可用转动附着
-如果可行的话，把纵向进给和交叉进给结合起来。
•镗孔(内车削);直和锥形
•形成;外部和内部
•切削螺旋螺纹;外部和内部
•切断
•滚花
