火力发电厂部件，火力发电厂示意图，火力发电厂工作原理
火力发电厂组成:
蒸汽发电厂必须具备以下设备:
(a)一个燃烧燃料的炉子。
(b)有水的蒸汽发生器或锅炉。利用炉内产生的热将水转化为蒸汽。
(c)主要动力装置，如发动机或涡轮机，利用蒸汽的热能进行工作。
(d)输送蒸汽和水的管道系统。
除了上述设备外，工厂还需要各种辅助设备和附件，这取决于水、燃料的可用性和工厂打算提供的服务。
火力发电厂的流程由以下四个主要电路组成:
(a)给水和蒸汽流动回路。
(b)煤灰回路。
(c)空气和气体回路。
(d)冷却水回路。
以蒸汽为工质的蒸汽发电厂基本采用朗肯循环。
蒸汽在锅炉中产生，在原动机中膨胀，在冷凝器中冷凝，然后再次进入锅炉。
不同的系统和组件的类型用于蒸汽发电厂的有:
(a)高压锅炉
(b)的原动力
(c)冷凝器和冷却塔
(d)输煤系统
(e)灰和粉尘处理系统
(f)通风系统
(g)给水净化装置
(h)泵送系统
(一)空气预热器、省煤器、过热器、进料加热器。
蒸汽发电厂示意图:
图中为某蒸汽电站的设备布置示意图。从电站煤场接收的煤由输煤装置输送到炉内。利用煤燃烧产生的热量将锅炉汽包中的水在适当的压力和温度下转化为蒸汽。产生的蒸汽通过过热器。然后，过热的蒸汽流经涡轮。在汽轮机中做功后，蒸汽的压力降低了。离开汽轮机的蒸汽通过冷凝器，冷凝器在汽轮机排气时保持蒸汽的低压。冷凝器中的蒸汽压力取决于冷却水的流量和温度以及空气清除设备的有效性。通过冷凝器循环的水可以取自各种水源，如河流、湖泊或海洋。如果没有足够数量的水，从冷凝器中出来的热水可以在冷却塔中冷却，并通过冷凝器再次循环。 Bled steam taken from the turbine at suitable extraction points is sent to low pressure and high pressure water heaters.
从大气中获取的空气首先通过空气预热器，在那里它被烟道气加热。然后热空气通过熔炉。烟气经过锅炉和过热器管后，流经集尘器，经省煤器、空气预热器，最后经烟囱排至大气中。

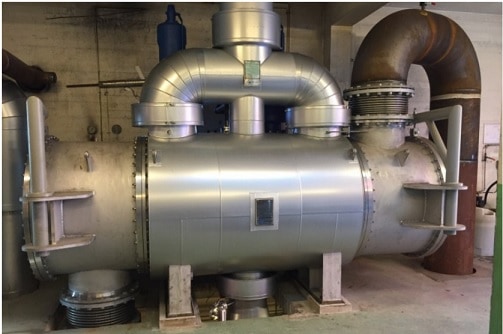

蒸汽冷凝系统由以下几部分组成:
(一)冷凝器
(b)冷却水
(c)冷却塔
(d)热
(e)冷凝器冷却水泵
(f)冷凝空气抽气泵
(g)抽气泵
(h)锅炉给水泵
(i)补水泵。
