外圆磨床的类型及图解说明

本机用于生产外圆柱表面。表面可以是直的，锥形的，阶梯状的或异形的。广义上有以下三种不同类型的外圆磨床:

1.普通中心型圆柱磨床
2.万能外圆平面磨床
3.无心外圆平面磨床

阅读更多:研磨机的类型 - Learnmech

平面中心式外圆磨床

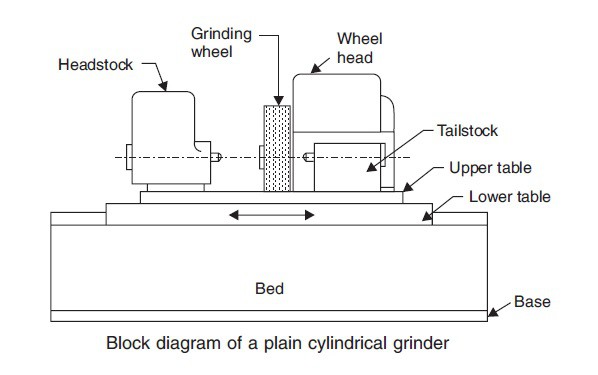

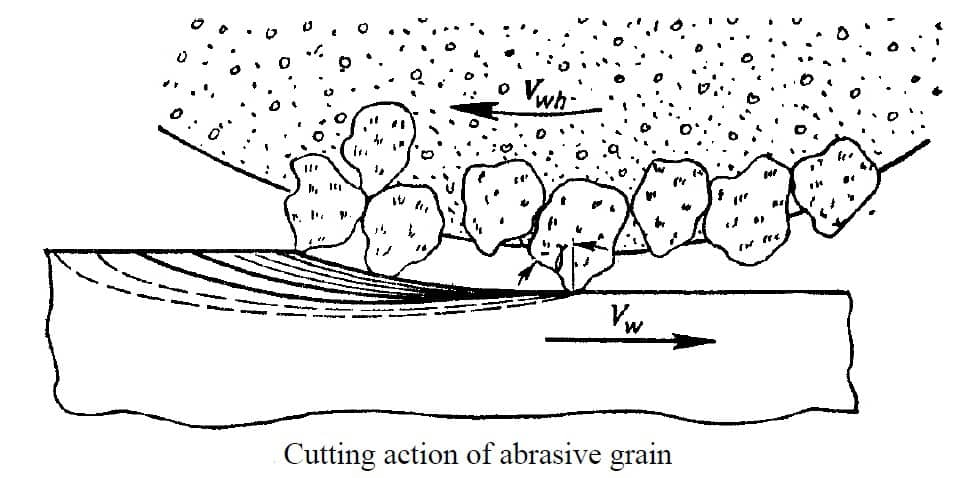

图29.8示意了这台机器和磨削动作所需的各种运动。这台机器在许多方面与普通车床相似。工件夹在头座和尾座中心之间。圆盘型砂轮用其周边表面进行磨削。该机可进行横移磨削和切入磨削，如图29.9所示。

万能外圆平面磨床

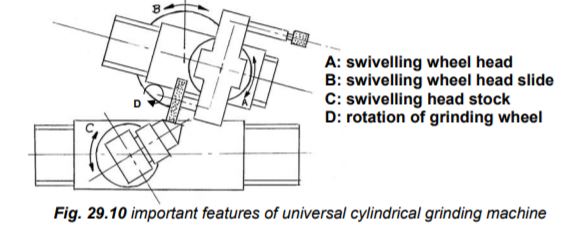

万能外圆磨床与普通外圆磨床相似，但它的用途更广。除工作台旋转角度小外，该机还提供了大回转角度的头座、轮头滑块和安装在轮头滑块上的轮头。

外部无心磨床

该磨床是磨削工件外径的生产机床。工件不是由中心夹住的，而是由工作支撑刀片夹住的。通过导轮旋转，通过砂轮磨削。

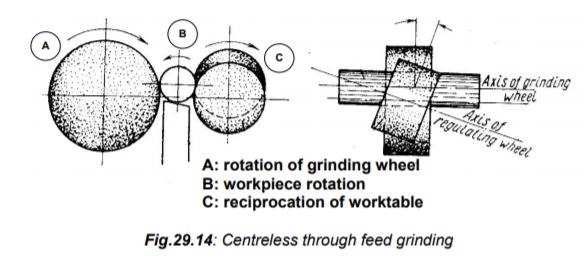

在进给无心磨削中，导轮以比砂轮低得多的表面转速旋转，控制着工件的旋转和纵向运动。导轮保持与砂轮轴线略倾斜，工件纵向进给如图29.14所示。
