有图解释的表面磨床的类型

平面磨床:

这台机器可能类似于主要用于研磨平面的铣床。然而，有些类型的平面磨床也可以用成形砂轮产生轮廓面。
基本上有四种不同类型的平面磨床，其特点是工作台的运动和砂轮主轴的方向如下:

•水平主轴和往复表
•垂直主轴和往复表
•水平主轴和旋转台
•垂直主轴和旋转台

读也:研磨机的类型 - Learnmech

卧式主轴往复工作台磨床

图示这台机器的各种运动需要磨削动作。圆盘式砂轮通过其周边表面执行磨削动作。如图所示，该机床可以进行横向磨削和切入磨削。

立式主轴往复工作台磨床

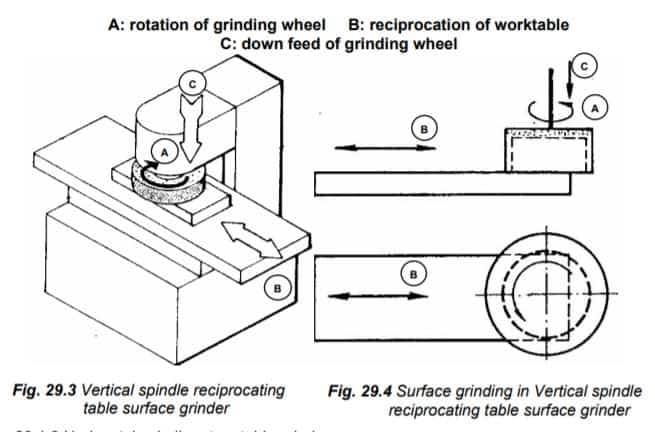

这台磨床的所有工作动作如图29.3所示。磨削操作类似于在立式铣床上的端面铣削。在这台机器上，一个杯形砂轮磨削工件超过其全宽度使用砂轮的端面如图29.4所示。这带来了更多的磨粒同时在行动，因此可以获得更高的材料去除率比用周边轮磨削。

卧式主轴回转工作台磨床

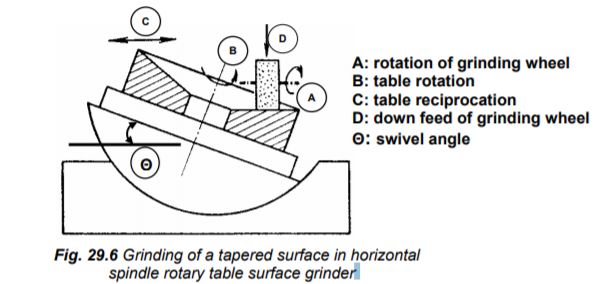

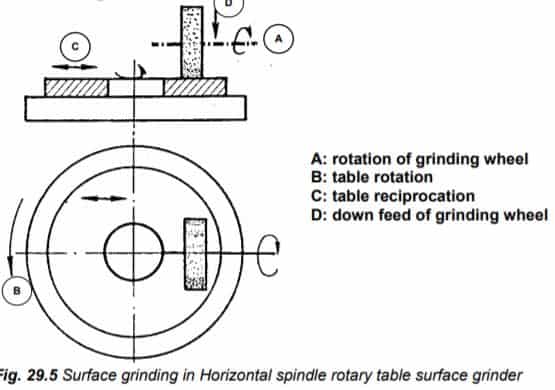

该机床的平面磨削如图29.5所示。其操作原理与车床上的面加工相同。该机床在容纳工件方面有一定的局限性，因此没有得到广泛的应用。然而，通过旋转工作台，凹面或凸面或锥面可以在单个部件上产生，如图29.6所示

垂直主轴旋转台磨床

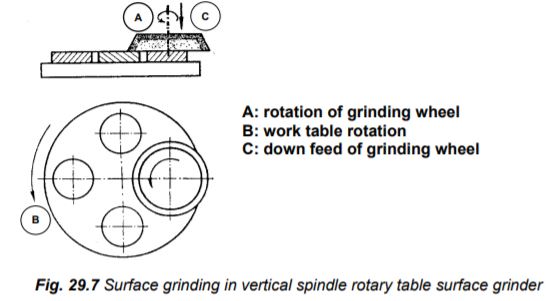

该机的磨削原理如图29.7所示。这台机器最适合大批量小工件。这种主要用于生产的机器通常使用两个或更多的磨头，因此可以在工作台的一个旋转中进行粗加工和精加工。

蠕动进给磨床:

与常规的多道面磨削相比，该机床可实现单道面磨削，下进给大，工作台速度慢。该机具有刚度高、主轴功率大、工作台运动采用滚珠丝杠循环传动、磨削液供应充足等特点。该领域的进一步发展是蠕变进给磨削中心，它可以承载多个砂轮，并提供自动换轮功能。工件上可以进行许多操作。这意味着，从它们的尺寸和复杂性来看，这样的机器是通过CNC实现自动化的。

高效率深磨床：

这台机器在技术上实现了以远高于爬行进给磨床的工作台速度进行单道深磨的概念。这主要是由于新一代磨床大幅度提高了砂轮速度。
