内圆磨床的类型及图说明
这台机器是用来生产内圆柱面。表面可以是直的、锥形的、开槽的或异形的。
大致有三种不同类型的内圆磨床如下:
1.卡盘式内圆磨床
2.行星内圆磨床
3.无心内圆磨床
阅读更多:
卡盘式内圆磨床
图29.16示意地说明了这台机器和磨削所需的各种运动。工件通常安装在卡盘中。也可以使用磁性面板。一个小砂轮用它的周边表面进行必要的磨削。如图29.17所示，该机床可以进行横向磨削和切入磨削。
行星内圆磨床

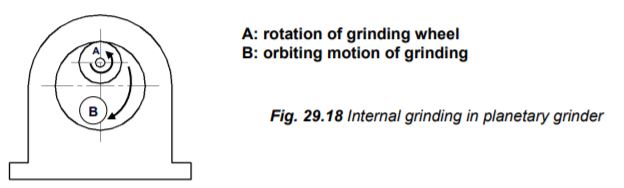

如图29.18所示，当工件形状不规则且无法方便旋转时，可使用行星内圆磨床。在这台机器里，工件不旋转。取而代之的是，砂轮沿着工件上孔的轴线旋转。
无心内圆磨床

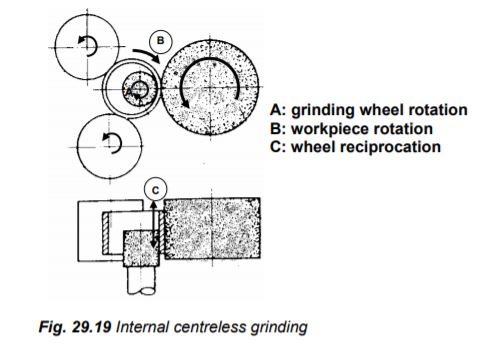

本机适用于磨削外圆零件(如外圆衬套、各种衬套等)的外圆孔和锥形孔。工件在支撑辊、压力辊和导轮之间旋转，由砂轮进行磨削，如图29.19所示
