游标身高仪表
- Vernier Height Cauge类似于Vernier Caliper，而是在该仪器中，刻度杆保持在垂直位置，并且与表面板结合使用。游标高度计是用于确定某物的高度或用于重复标记要工作的物品的测量装置。指针锐化以允许它充当划线车并有助于标记工件。下图显示了游标高度仪表的细节和工作布置。
- 高度仪表，也称为Vernier Height Cauge，是一个广泛使用的台式工具。
- 高度计是一种测量装置，用于确定某些东西的高度或用于物品的重复标记。
- 它比卡钳更容易，但不像坐标测量机（CMM）一样复杂。
- 然而，游标高度仪表非常依赖于用户的技能。
- 在20世纪80年代中期出现了第一家电子高度仪。
- 这些测量工具用于金属加工或计量学，以设定或测量垂直距离。
Vernier Height Cauge的定义：
Vernier Heigher Cauge是一种特殊类型的Vernier仪器，用于测量所需测量过程的许多工业工作中的不同工程对象的高度和准确性。

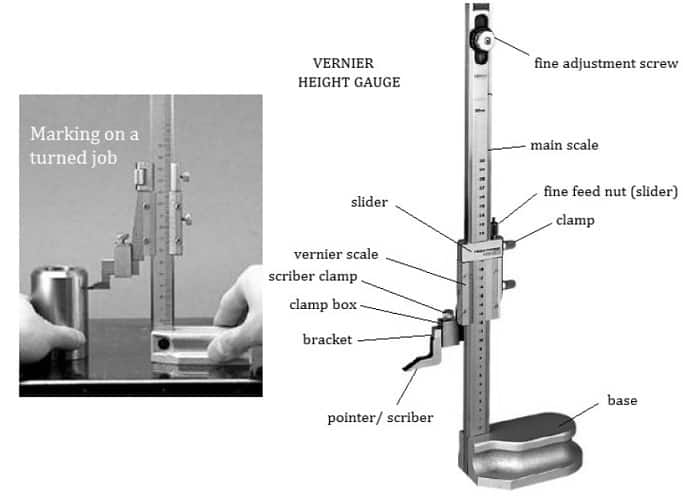

Vernier高度仪表的构建：
游标身高仪表由
（一世）根据 -基地是一种精细生长和研的基地。底座是巨大且稳健的结构，以确保刚性和稳定性。
（ii）梁或列 -垂直刻度梁或柱子支撑在大碱基上。
（iii）附着在梁上是一种滑动游标头部，携带游标和夹紧螺钉。
（iv）辅助头，其也连接在滑动游泳器头上的梁上。它具有精细调整和夹紧螺钉。
（v）一个测量钳口或附着在滑动游标前面的船闸。

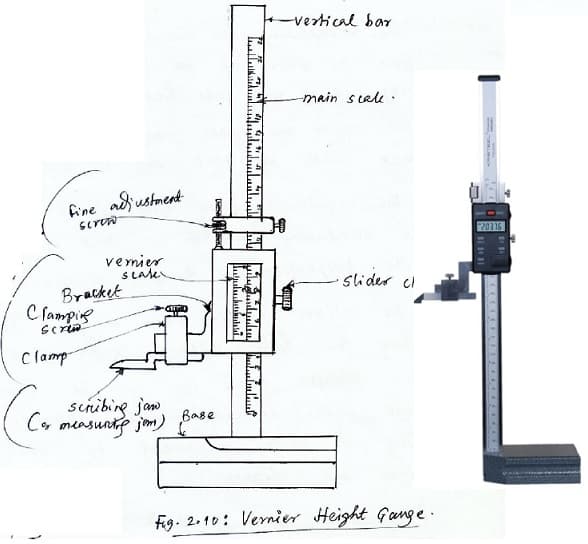

Vernier高度仪表图：
采用：
- 这也使用了游标卡钳的相同原理，特别用于测量高度。它配备了特殊的基座块，滑动钳口组件和可拆卸夹具。
- 测量钳口的上表面和下表面平行于基座，这使得可以在表面和表面下测量。
- 代替测量钳口的划线附件可用于在表面上方的一定距离处划线。
- 通过指定所需的测量范围，以及关于所需的游标类型的任何特定要求，通过指定测量范围。
使用Vernier Heigher仪表的步骤：
1.采用必须测量值的材料（样本）。
2.检查游标，主要比例必须在0时重合
3.检查0标记后，将样品件慢慢地将测量钳口留下
4.拧紧螺丝并测量主要规模也是游标读数
这条线与VSR的主要规模吻合
6.使用VSR * L添加MSR
Vernier高度仪表规范：
数字高度仪表 - 型号XXXX / XXXX
范围： - 0至300毫米
0到600 mm
最小计数 - 0.01 mm /0.0005“
Vernier Heigher Cauge的重要特征是：
- 所有零件都由优质的钢或不锈钢制成。
- 光束应与底座充分刚性和正方形。
- 测量钳口应具有从光束的边缘的透明保护，至少等于梁的突起。
- 测量钳口的上光束表面应平坦且平行于基座。
- 划线船材也应该具有与测量钳口相同的标称深度，以便它可以逆转。
- 钳口的投影应至少为25毫米。
- 滑块应具有良好的滑动贴合，沿着梁的全崇拜长度。
- 高度计也可以提供拨号仪代替Vernier。这通过拨号仪表轻松精确地读取滑块运动，拨号仪更大且清晰。
高度计的类型：
- 游标身高仪表
- 数字高度计或电子身高 -数字高度计具有易于读取的显示，可以非常快速地设置为任何维度。读数显示在IN中。（0.002 mm），它具有零函数，允许在作业或工件上的任何位置设置零。这种类型的高度计正变得非常受欢迎，因为它消除或减少了具有游标尺度的高度测量值的误差。
- 拨打高度仪表
vernier高度仪表中的错误来源
由于
- 滑动臂与基座不平行
- 不洁净和损坏的基础，导致不准确。
- 磨损的汇率。
- 校准不当。当划线划线的基础与速度平坦接触时，vernier和主要规模的零标记应该一致
使用游标高度计时的预防措施
- 底座应牢固地保持在表面板以避免倾斜。
- 使用前应适当地清洁高度计和表面板。
- 应注意避免从手中的温暖加热，特别是在长高度仪表的情况下。
- 高度计应在表面板上缓慢且轻轻地移动。
- 斯基里斯应尽可能接近光束，以减少振动并提高精度。
- 当不使用时，它们应该保留在案件中。
Vernier高度Guage的优点：
- 它可以以不同的方式使用：一组钳口可用于确定内部测量，而另一组可用于测量外部测量。
- 它是使用的最简单和最快的游标仪器，它也很便宜。
游标高度仪表的缺点：
- 主要缺点是读数高度依赖于操作员的能力，其准确性受到游标量表的限制。
- 它只能用于测量小物体。
Vernier高度仪表的应用：
- 这些用于标记线路并广泛用于表面板和机器表。
- 具有指示器附件的高度计用于检查表面孔。
- 具有划线附件的高度计用于标记铸件和锻件的参考线和位置。
