游标卡尺,精密线性测量仪
游标卡尺是一种用于精确测量线性尺寸的测量设备。
这是一个非常有用的工具，用于测量周围的物体的直径，如圆柱体，因为测量钳可以固定在周围的任何一边。
游标卡尺是一种精密仪器，可以用来非常精确地测量内部和外部距离。这里展示的例子是一个手动卡尺。
游标卡尺可用于三种类型的测量,距离之外(比如一个物体的长度),二是在距离如槽的宽度或直径的一个大洞,第三是深度,如一个洞的深度和高度的一个步骤。
游标卡尺
1.游标卡尺上爪
卡尺的上钳口用于进行内部测量，如孔或槽的直径。
2.游标卡尺下钳口
下钳口用于测量外部尺寸，如宽度、长度和直径。
3.游标卡尺深度杆
深度杆用于测量孔的深度。当拇指螺丝转动时，它就凸出来。
4.游标卡尺主刻度
主天平沿着卡尺的横梁运行。公制游标卡尺的主刻度单位是厘米和毫米。在英制游标卡尺上，主要刻度是以英寸为刻度，每英寸分成十分之一英寸(0.1英寸)的增量。
5.游标尺
游标刻度增加了测量的精确度。在游标刻度上，主刻度上的最小增量被进一步划分。公制游标刻度被分成50等份。游标刻度的测量范围通常为1毫米，每增加一个刻度代表0.02毫米。在主刻度为6英寸的英制卡尺上，游标刻度长0.6英寸，分为25个部分。每个增量的长度为0.001英寸。
6.游标卡尺拇指螺钉
拇指螺丝用于精确调整卡尺的测量面(两套钳口和深度杆)。它可以帮助用户紧紧抓住他们所测量的材料。
7.游标卡尺锁紧螺丝
锁紧螺丝将钳口固定在合适的位置上，这样就可以取出测量的对象，并进行读数。
游标标尺和主标尺:
游标刻度有主刻度和游标刻度。主比例尺具有正常分辨率，1分割值为1毫米。标度是附在主标度上的，主标度可以滑动，主标度上有50个刻度。
游标是一种小的可移动刻度尺，用于在任何测量仪器的固定主刻度上获得细分的小数部分。游标卡尺通常有英制(英寸)和公制(毫米)刻度。
游标卡尺的其他部分是外部钳口，这些钳口用于测量外部尺寸。工件位于这两个钳口之间。内钳口用于内尺寸测量，如垫圈内径、槽道、槽口、切槽尺寸等，阀杆用于深度或高度测量。锁紧螺钉用于锁定游标刻度移动体。
游标卡尺原理
游标尺的工作原理是利用微小位移的线段对齐来进行精细测量。人眼可以很容易地检测到这条线的对齐，这是驱动游标的主要事实。
游标卡尺最少计数:
最少计数是指可以用仪器测量的最小可能值。这可以计算的最小分度值在主尺度mm除以总数量的部门规模的主要给您在这种情况下,1毫米是一个分度值除以50数字的总数游标刻度线= 0.02 mm.最小计数0.02毫米
最小数=(主尺度上最小的除法)/(总编号。按游标刻度划分)
= 1/50 = 0.02厘米
游标卡尺如何使用和应用
如何测量游标卡尺
主尺度上每个分区为1mm。公制游标刻度长49毫米，分为50等份。每格49/50，等于0.98 mm。主刻度和公制游标刻度上的一格差是1/50或0.02毫米，这是最小的计数。

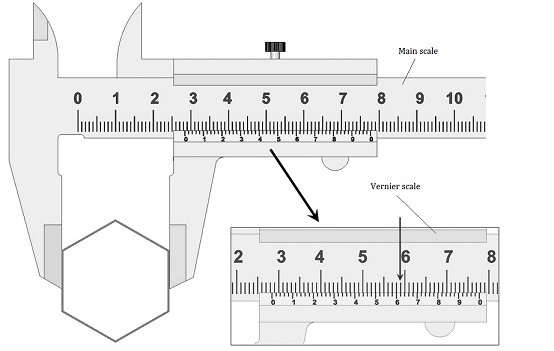

如何读取游标卡尺:
- 注意主刻度的读数，它紧挨着游标刻度上的零线。
- 这里是28mm之前游标刻度的零点。
- 这个(28mm)必须加上游标刻度上的十进制读数。
- 注意游标刻度上的线，它与主刻度上的线重合。
- 31号线与一条主干线重合。
- 所以，读数为28mm + 31除以0.02mm TOTAL: 28mm + 31 * 0.02 = 28.62mm
游标卡尺的种类:
IS:3651推荐三种游标卡尺A, B和C，以满足内部和外部测量到2000毫米的各种需求，游标精度0.02,0.05和0.1毫米，推荐的测量范围为0-125,0-200,0-250,0-300,0-500，
0-750, 0-1000, 750-1500和750-2000毫米。
输入一个
这种类型的游标卡尺在梁的两侧有钳口，用于外部和内部测量。此外，还提供一刀片，该刀片连接到可动颚上，用于深度测量。
B型
它的下颚只在一侧。钳口的设计可以实现内部和外部测量。测量钳口的宽度被添加到内部测量的刻度上。通常，宽度标在游标卡尺的钳口上。
C型
两边都有下颚。下颚用于测量，上颚用于标记目的。
游标卡尺的缺点:
游标卡尺的局限性如下:
- 要得到这个零件的正确手感很难。由于工件和卡尺都有一定程度的弹性，操作人员使用的力的大小影响指示。
- 磅秤很难辨认。
- 精度约为0.02毫米
- 为了进行所需的测量，必须正确使用卡尺。
游标卡尺测量中的误差
- 游标卡尺及其夹爪在工件上的操作会产生误差，即应注意在夹爪的测量面之间对好工件。
- 游标卡尺在使用时是倾斜的，特别是在测量深度时。
- 肮脏的测量表面。
- 卡钳钳口的条件不适当，如自然磨损和翘曲，因此卡钳钳口必须经常测试，设置主刻度和游标刻度的0.0点。在这个位置，卡尺对着光源。
使用游标卡尺的注意事项
- 游标卡尺的固定爪应作为参考点，通过推进或牵引滑动爪获得测量点。为此目的，滑动颚在所有游标卡尺上都配备了一个精细的调节螺母。
- 若动颚与镜架之间存在间隙，则游标的精度将丧失。因此，任何发挥应取消调整的gib在后面的颚装配。
- 重复使用时，测量钳的尖端会磨损，这一点必须加以考虑。在将卡尺从工件，松开滑块，否则会磨损测量面。
- 始终确保游标卡尺没有倾斜或扭曲。
- 游标卡尺应握在钳口附近或对面，一只手用于固定钳口，另一只手用于支撑可移动的下巴。
- 触觉是测量中的一个重要因素。测量时，必须施加温和的压力。
- 测量表面应清洁。
- 在阅读时，我们的视角应该与刻度垂直。
游标卡尺的应用:
- 利用游标的外钳，我们可以测量杆的长度，球的直径，空心圆柱的外径。
- 用内爪可以测量管道内径、密封件、垫圈等内部尺寸。
- 用杯柄，我们可以测量瓶或烧杯的深度和长度。
- 测量工件厚度。
- 测量轴直径，键槽尺寸，轴长。
- 测量槽，削边树丛。
使用游标卡尺时要小心
- 测量后，游标卡尺不应丢弃或扔到一边，应轻轻放下或放入盒中。
- 游标卡尺不是一个坚固的仪器，因此他们不应该被当作扳手或锤子对待或使用。
- 在测量前后，必须将仪器上的砂砾、碎屑和油污擦掉。
- 该部件不应夹在游标卡尺的钳口中，并在空气中飘浮。
