拨号指示器是机械工业测量应用中使用的非常重要的比较器。在本文中，我们将看到拨号指示器的工作原理，零件，工作原理，拨号指示的优点，优点和缺点。

表盘指示器:

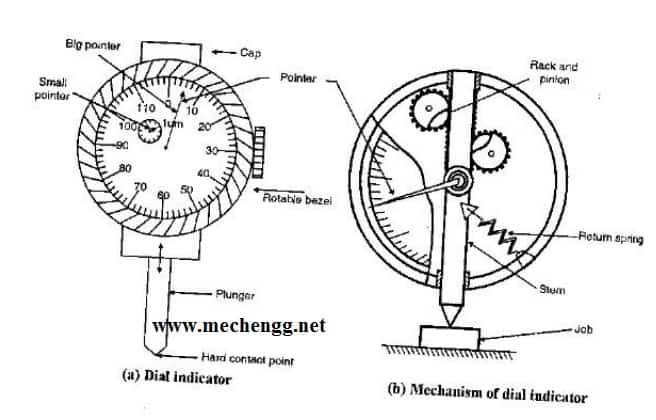

拨号指标的工作

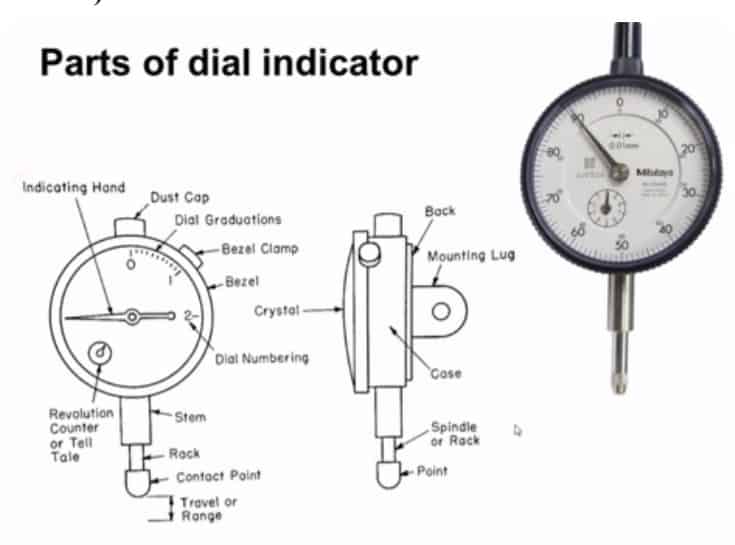

千分表的主要部件

• 圆形表盘的身体
• 轮拨毕业
• 指针
• 齿轮传动链
• 杆
• 柱塞

表盘指示器类型:

表盘指示符的类型表盘指示符有几种不同的类型，根据其大小、连接方式和面部信息类型等因素进行区分

1. 平衡读数刻度盘指示器
2. 连续拨号指标
3. 逆转平衡表盘指标
4. 反向连续表盘指示器
5. 测试拨号指标
6. 柱塞千分表
7. 杠杆千分表

平衡阅读表盘指标 -平衡读数表盘指示器是这样命名的，信息是安排在表盘的表面。这个表盘的表盘面上印着两个方向的数字，从中心的零开始。通常，正数在零的右边，负数在左边。

连续拨号指标 -不断编号的拨号指示器没有均衡阅读拨号指标上的两组数字。在这种类型的拨号指示器上的数字在一个方向上运行而不停止，没有任何类型的分离。

反向平衡表盘指示-反向平衡表盘之所以被命名，是因为它们在零的每一边都有相同的基本正负刻度，但正数在左边，负数在右边。

反向连续表盘指示-反向连续，或逆时针，表盘指示与连续表盘指示相同，除了数字运行在相反的方向。

柱塞刻度表-柱塞表盘也有一个时钟状的表面，但其特点是柱塞安装在其一侧。柱塞表盘指示器的一个常用用途是测量注射成型机的工作。允许这种类型的百分表工作的机构是一个齿条和小齿轮，它改变柱塞的线性推力为旋转运动的百分表。

杠杆百分表-杠杆拨号指示灯的特点是它们的杠杆和滚动机制，导致触笔移动。这种类型的拨号指示器比柱塞式拨号指示器更紧凑，更容易使用，因此通常使用。

良好拨号指标的要求：

1.它应该在很长一段时间内给出无禁止的可靠读数。
2.测量头获得零位读数所需的压力必须在整个量程内保持恒定。
3.指针应指示测量柱塞的运动方向。
4.读数的精度应在各种尺寸和范围内
5.测量柱塞的运动方向应是任意一个方向，不影响精度。
6.应阻尼指针移动，以便在读取读数时不会振荡。

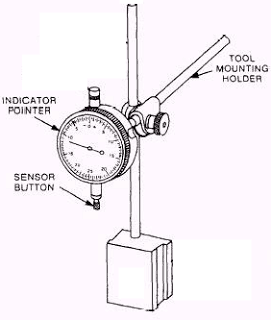

应用程序:

1.在狭窄的范围内比较两个高度或距离。
2.测定几何形状的误差，如椭圆度、圆度和锥度。
3.用于精确测量变形，如强度和压缩。
4.确定表面的位置误差，例如并行，平方度和对齐。
5.通过在中心之间使用合适的精确条检查车床中心的对准。
6.检查铣削机架的真实，并检查带桌面或副的外壳臂的并行性。
