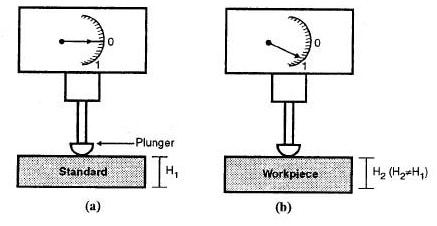

需要一个比较器

• 在大批量生产中，采用比较器检测零件的紧公差，具有较高的精度和速度
• 使用线标准，如Vernier Caliper和Micrometer等需要相当大的技能
• 可以在很短的时间内检查许多维度。

机械比较器:

机械比较器工作原理:

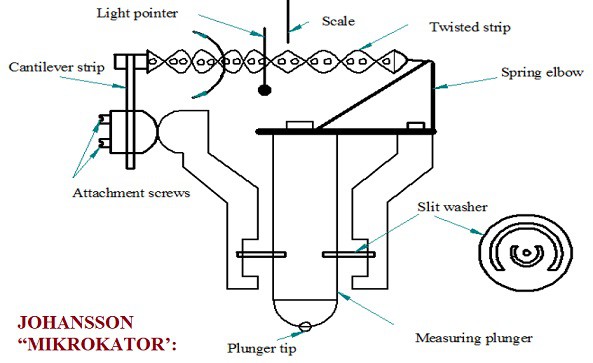

约翰逊“扭簧式应变仪:

• 约翰逊是一个机械比较器，放大倍数约为5000倍。
• 它的原理是一个按钮在一圈绳子上旋转。
• 该仪器由柱塞、扭曲薄金属片、弹簧弯头、指针等组成。
• 非常轻的玻璃指针连接到扭转条的中心。
• 从中心开始的两半条扭向相反的方向，因此任何拉在条上导致中心和指针旋转。

• 条的一端固定在可调悬臂条上，另一端连接在弹簧弯头的臂上。
• 测量柱塞安装在一个柔性膜片上。它的内端连接到弹簧弯头的另一臂上。
• 这样，柱塞的垂直运动通过弯头传递到金属条上。
• 任何垂直运动的柱塞使其扭转或解除扭转。
• 这将导致指针按与条带长度变化成比例的数量旋转
• 仪器的放大倍率取决于扭曲带的长度、宽度和扭转的次数。
• 它可以通过在可调悬臂式带材上提供的螺钉改变带材的长度来改变。

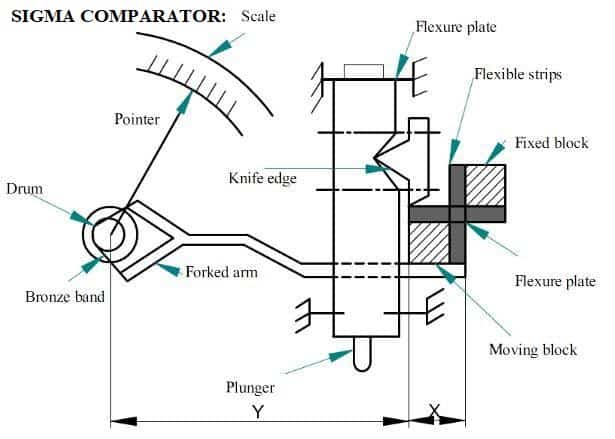

σ比较器:

• 这是一个机械比较器，提供300〜5000的放大倍数。
• 它由一个柱塞安装在两个钢弦(狭缝膜片)上。这为柱塞提供了无摩擦的线性运动。
• 柱塞带有一个刀口，该刀口承载在十字条铰链的移动块的表面上。
• 横条铰链由排列成直角的扁钢弹簧组成，对于较小的角运动是一个非常有效的枢轴。
• 移动块携带轻金属Y-叉臂。薄的磷光体青铜带固定在叉形臂的端部上并缠绕在小滚筒上，安装在携带指针的主轴上。
• 测量柱塞的任何垂直位移，以及刀口的任何垂直位移，都会使横条铰链的移动块与枢轴重合。

• 这导致了y轴臂的旋转。连接在手臂上的金属带使驱动鼓转动，从而使指针转动。
• 臂的有效长度(L)和刀锋到枢轴的距离(X)的比值给出了第一级放大
• 指针长度(R)与驱动鼓的半径(R)的比值给出了仪器的第二级放大倍数。
• 因此，仪器的总放大率（L / x×R / R）。
• 通过拧紧或松开调节螺钉，可以通过改变刀刃的距离（x）来改变仪器的放大率。

机械比较器的优点

• 与其他放大设备相比，它们更便宜。
• 不需要电力或空气，这样外部源的变化不影响精度。
• 它们具有线性规模，坚固且易于操作。
• 适用于普通车间，也便于携带。

机械比较器的缺点

• 它们有更多的运动连杆，因此摩擦更多，精度较低。
• 机械设备的任何磨损、尺寸故障也会被放大。
• 由于指针在固定的刻度上移动，仪器的范围受到限制

光学比较仪

介绍

没有纯粹的光学比较器，但被归类为光学比较器的仪器在这些仪器中通过机械放大获得较大的放大倍数
全光学比较器具有较高的测量精度。

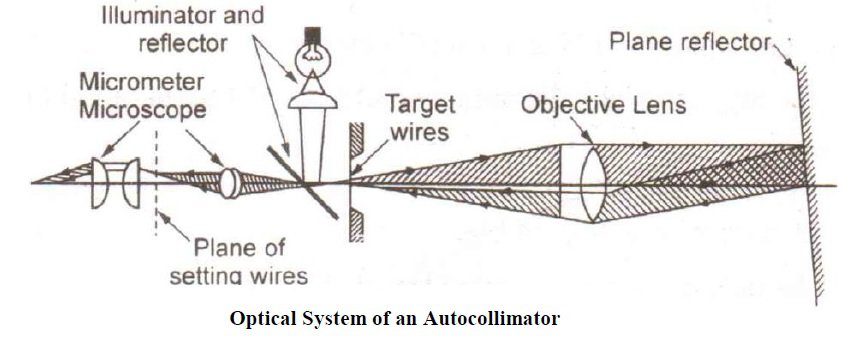

光学比较器工作原理:

这种比较器的工作原理是基于光的反射和折射定律。放大系统依赖于镜子的倾斜，使光束偏转，从而提供一个光学杠杆。

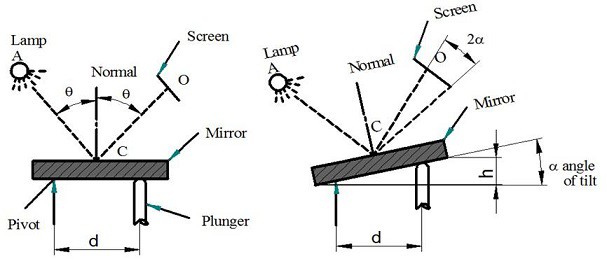

光学杆的原理

如果光束AC被引导到如图所示的镜子上，则将其反射到O中的屏幕上作为点。横梁撞击镜子的角度ɵ等于角度ɵ光束从镜子反射。当柱塞垂直向上移动时，导致镜子倾斜角度“α”，如图所示。

然后，反射光束通过柱塞运动产生的倾斜角度的角度“2α”移动。照明点移动到“B”，因此柱塞的线性运动“H”产生了当量的点的移动到屏幕上的距离OB。它还清楚的是，随着斜镜屏幕的距离（oc）增加，更大将是放大率，称为放大图像的原理。

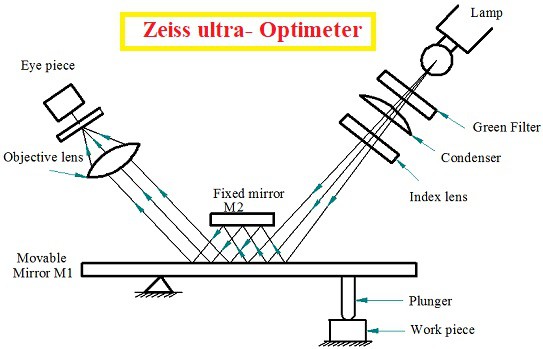

蔡司超光电比色计

• 该仪器的光学系统涉及到光的双重反射，因此具有较高的放大倍数。
• 通过绿色滤光片，可以过滤除绿光以外的所有光线，从而减少眼睛的疲劳。
• 绿光然后通过聚光镜，聚光镜通过一个折射率标记投射到可移动镜M1上。然后反射到另一个固定镜M2上，再反射回第一个活动镜上。
• 物镜将可移动镜反射的光束聚焦到一个透明的光栅上，这个光栅具有精确的比例，通过目镜可以观察到。
• 刻度线上的投影图像可以通过螺丝来调整，以设置初始零位读数。
• 当正确调整时，索引线的图像是相对于格刻度的图像可见的。
• 接触柱塞的末端靠在第一可移动镜的另一端靠近，使得柱塞的任何垂直运动将倾斜镜子。
• 这导致了在目镜格子刻度上反射折射率线位置的偏移，这反过来又测量了柱塞的位移。

光学比较器的优点:

• 光学比较器具有很少的移动联系，因此不受摩擦，磨损和撕裂。
• 测量精度高。
• 放大倍数通常很高。

光学比较器的缺点

• 要操作这类比较器，必须有电源。
• 这些比较国的规模很大，而且成本很高。
• 由于在屏幕上投影量表，因此必须在暗室中使用这些仪器，以便轻松读取读数。

气动比较器：

• 这些仪器利用空气压力或速度的变化作为放大介质。
• 一个或多个空气射流被施加到被测量的表面，空气的反压力或速度的变化引起的变化，以放大输出信号。
• 根据物理现象，将气动比较器分为两种类型。
  流量或速度类型
  反压力类型。

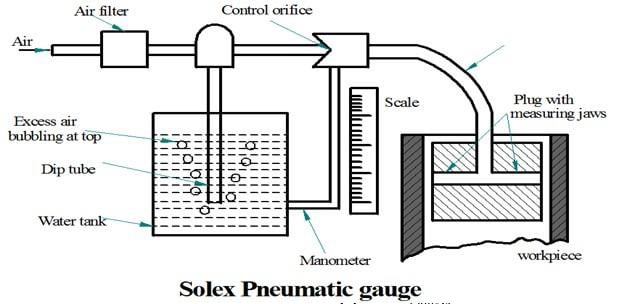

Solex气动比较器:

• 这种仪器是由Solex Air公司首次商业化引进的。仪表有限公司它使用一个水压力计来指示反压力。
• 它由一个垂直的装满水的金属圆筒和一个浸入水中的浸管组成，浸管的深度与所需的空气压力相对应。

• 如图所示，校准后的压力计管连接在气缸和控制孔之间。
• 供气压力高于预期压力时，一些空气会从dip管的底部冒泡出来，空气会在预期的恒定压力下进入控制体积。
• 然后，恒压空气通过控制孔，从测量喷嘴中逸出。
• 当空气的逸出不受限制时，压力计管中的水位将与气缸中的水位一致。
• 但是，如果通过射流的空气逸出受到限制，则回路中将产生反压力，压力计管中的水位将下降。
• 空气逸出的限制取决于所要测量的尺寸的变化。
• 因此，要测量的尺寸的变化被转换成相应的压力变化，可以从压力计提供的校准刻度读取。

气动比较器的优点:

1.非常高的放大倍数
2.更少的摩擦、磨损和惯性
3.测量压力较小
4.确定椭圆形和圆形孔的锥度

气动比较器的缺点:

1.鳞片一般不均匀
2.需要压缩机和精确的压力调节器
3.移植的
4.不太敏感

---

机械比较器和气动比较器之间的差异

机械比较器	气动比较器
1)机械比较器设计坚固、紧凑。	气动比较器在设计上不便于携带和紧凑
2）通常机械比较器具有线性刻度。	刻度一般不是线性的
3）由于零件更多，摩擦更加降低精度。	它有很少的行动部件，在某些情况下没有。因此，由于没有摩擦和惯性而获得的精度更高。
4）与气动比较器相比，放大倍数较少。	可以获得高度放大率
5)与其他比较国相比费用较低。	与机械比较器相比，成本很高

---

电子比较仪

电比较器工作原理:

这些仪器基于惠斯通A.C.桥梁的理论。当桥电平衡时，无电流将流过连接到桥梁的电流计，指针不会偏转。武器电感中的任何烦扰都会产生不平衡和引起指针的偏转。

介绍

• 电比较器也称为机电测量系统。
• 这是因为他们使用一种机电装置，将机械位移转换成电信号。

线性可变

线性变差变压器(LVDT)是目前最流行的将机械位移转换为电信号的机电设备。它是用来测量位移。

阅读更多关于LVDT的信息：LVDT -图、工作原理、特点、优点、应用

电气比较器的优势

• 少量的活动部件
• 可能有很高的放大倍数。
• 适用于各种范围。
• 也可以进行远程操作。

电比较器的缺点

• 需要一个外部机构来操作，例如，交流电源。10
• 加热盘管可能造成零点漂移。
• 比机械比较器更膨胀。

---

量规和比较器的区别:

表和比较器的比较如下:

老不。	仪表	比较器
1.	仪表是设计用于将制造的部件与给定图纸进行比较。	比较器是设计用于比较已知知识，已知的未知，未知的参数的设备。
2.	这个量规只能验证制造的部件是被接受还是被拒绝。	比较器给出了所制造部件的测量读数。
3.	低成本	更多的成本
4.	易于在车间使用	需要气动或其他来源在车间使用
5.	适用范围有限	应用范围大
6.	示例-环规、塞规、卡规	示例-气动、电气、机械比较器

---

测量仪器与比较器的区别:

测量仪器与比较仪的比较如下:

老不。	机械工具	比较器
1.	它没有给予任何放大。	它给放大。
2.	需要熟练的操作人员。	需要半熟练操作人员。
3.	观测误差就出现了。	出现视差错误。
4.	维护更少。	维护是更多。
5.	远程控制是不可能的。	可远程操作。
6.	没有得到一致的响应。	得到一致响应。
7.	用于检查和测量。	用于学。
8.	不敏感。	更加敏感。

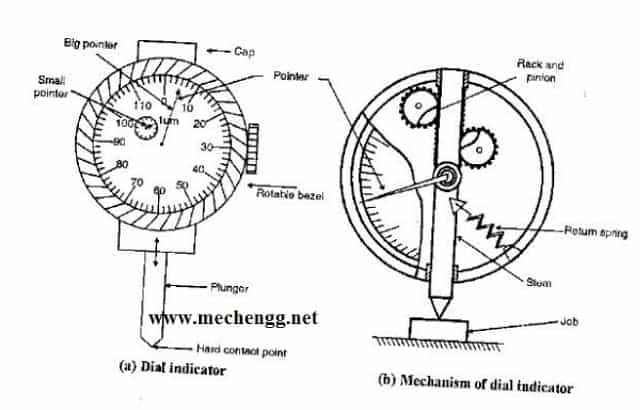

9.	例子。游标卡尺	例如:西格玛比较器，表盘指示器

---

比较器的应用:

比较器用于下列目的:

1)比较器作为实验室标准。
2）用作工作表以防止工作腐败并保持所需的耐受性
制造的重要阶段。
3)作为最终检验仪表使用。
4)作为进料检验规，用于检验从外部来料的零件。
5)检查新购买的仪表。

---
