联轴器：简介

定义

联轴器用于连接或耦合属于两个独立机器或部件的两个轴，每个轴都有其轴承，两个轴或多或少是同轴的。联轴器必须传递角旋转和扭矩。

由于运输不便，竖井的长度通常可达7米。为了具有更大的长度，有必要使用联轴器连接两个或多个轴件。

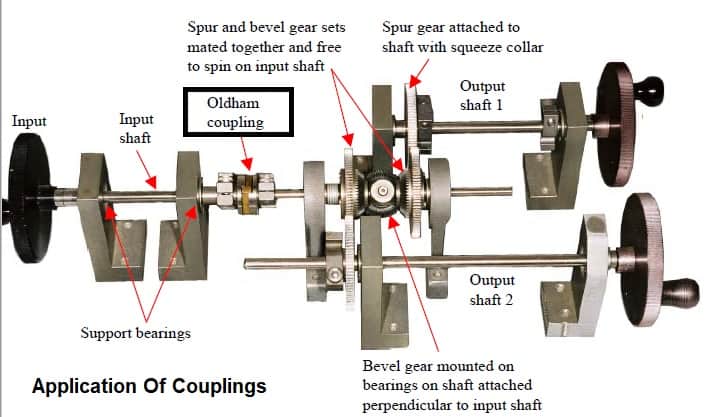

联轴器在机械中用于多种用途；

1.提供单独制造的装置（如电机和发电机）轴的连接，并提供修理或更换时的断开连接。
2.提供轴的不对中或引入机械灵活性。
3.减少冲击载荷从一个轴传递到另一个轴。
4.引入防止过载的保护。
5.它应该没有突出的部分。

良好联轴器的要求。

一个好的耦合应该具备以下要求:
（i）它应该易于连接和断开。
(ii)它应该将全部动力从一个轴传递到另一个轴而没有损失。
（iii）应保持轴完全对齐。
（iv）应减少冲击载荷从一个轴向另一个轴的传递。
（v）它应该没有突出部分。

轴联轴器的类型

联轴器分为以下两大类:

1.刚性联接。

它用于连接两个完全对齐的轴。从主题的角度来看，以下类型的刚性耦合是重要的:
(a)套筒或套筒联轴器。
(b)夹紧或分裂套筒或压缩联轴器
(c)法兰耦合。

2.挠性联轴器。

它用于连接具有横向和角度偏差的两个轴。从主题的角度来看，以下类型的挠性联轴器很重要：
(a)衬套销式联轴器，
（b）万向联轴器，以及
（c）奥德姆联轴器。

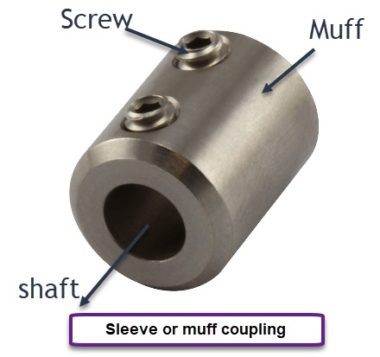

套筒或套筒联轴器。

它是最简单的刚性联轴器，由铸铁制成。它由一个中空的圆柱体组成，其内径与轴的内径相同。如图所示，它安装在两个轴的两端，利用一个gib头键。功率从一个轴传递到另一个轴，利用一个键和一个套筒。因此，所有的元件必须有足够的强度来传递扭矩。

套筒联轴器的优缺点

优势：
▪它很简单，只有两部分:一个袖子和一把钥匙
▪ 由于它没有突出部分，因此使用安全
▪结构紧凑
▪它比其他类型的联轴器更便宜

缺点:
▪ 这很难组装或拆卸。
▪ 因为它是一个刚性联轴器，所以不能容纳任何偏差。
▪ 由于缺乏柔性元件，它无法吸收冲击和振动

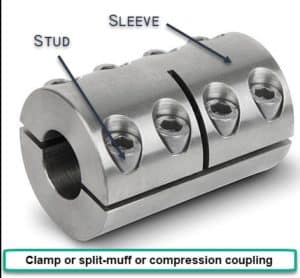

B.夹紧或分体式套筒或压缩联轴器：

它也被称为分裂套筒联轴器。在这种情况下，套筒或套筒被制成两半，并用螺栓连接在一起，如图所示半个套筒由铸铁制成。轴端彼此相对，一个键直接安装在两个轴的键槽中。套筒的一半从下方固定，另一半从上方放置。使用低碳钢螺柱或螺栓和螺母将两半固定在一起。螺栓的数量可以是两个、四个或六个。螺母嵌入套筒铸件的主体中。该联轴器可用于重载和中速。这种联轴器的优点是，组装或拆卸联轴器时无需改变轴的位置。

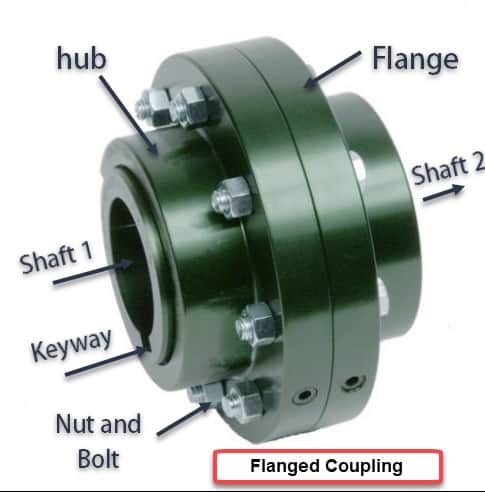

c .凸缘联轴器

法兰联轴器通常适用于具有两个单独铸铁法兰的联轴器。每个法兰安装在轴端并用键固定在轴端。表面朝上与轴的轴线成直角。其中一个法兰有突出部分，另一个法兰有相应的凹槽。

这有助于使轴对齐并保持对齐。两个法兰通过螺栓和螺母连接在一起。法兰联轴器用于重载，因此用于大型轴系。

法兰联轴器有以下三种类型：

1.无保护型法兰联轴器。

在无保护型法兰联轴器中，如图所示，每个轴用沉头键连接到法兰的凸台上，法兰用螺栓连接在一起。通常使用三个、四个或六个螺栓。键沿轴的圆周以直角交错，以划分键槽造成的弱化效应。

2.保护型法兰联轴器。

在保护型法兰联轴器中，如图所示，突出的螺栓和螺母由联轴器两半上的法兰保护，以避免对工人造成危险。

3.船用法兰联轴器。

在船用法兰联轴器中，法兰与轴锻造成一体，如图所示。法兰使用锥形无头螺栓固定在一起，根据轴的直径，编号从4到12。

D.挠性联轴器

我们已经讨论过，当轴的对接端未精确对齐时，使用挠性联轴器连接轴的对接端。在从原动机到发电机的直接耦合驱动的情况下，我们应该有四个相对较近距离的轴承。在这种情况和许多其他情况下，如在从电动机到机床的直接电驱动中，使用挠性联轴器允许轴的轴向错位，而不会过度吸收轴传输的功率。

挠性联轴器的功能：

柔性联轴器的两个基本功能是，

传送能量。
以适应偏差。

发射功率

联轴器主要用于将机械功率从一台机器转移到另一台机器，以便完成有用的工作。对于联轴节，功率以工作速度下的机械扭矩或单位时间内的功的形式存在，因此联轴节在旋转时会“扭曲”
高转速。扭矩通常通过轴配合或法兰配合在设备连接处传入和传出联轴器。

偏差:

联轴器必须适应三种类型的不对中：角度、偏移和轴向。这通常是由机器外壳和转子在环境温度和工作温度之间变化时的热增长引起的。

当联轴器连接的两个设备轴的中心线不平行，并以一定角度相交时，就会产生角不对中。偏置偏差一般称为平行偏置，是当两轴中心线平行且不相交时，它们偏移一定距离。轴向偏差是由轴向位置的变化引起的，轴向位置的变化使它们彼此靠近或相距更远。

以下是不同类型的柔性联轴器:

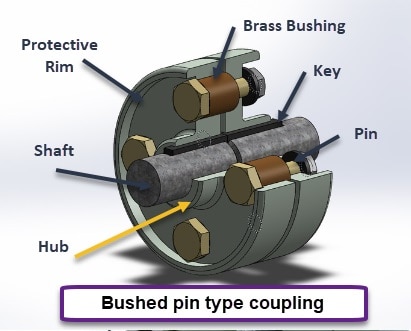

1.衬套销挠性联轴器，
2.奥德姆联轴器，以及
3.万向联轴器。

柔性联轴器的优点与局限性:

优势

1.扭僵硬
2.无润滑或维护
3.良好的减振和减震性能
4.比金属联轴器便宜
5.允许的偏差大于大多数金属联轴器

局限性

1.对化学品和高温敏感
2.对于正位移，通常扭转刚度不够
3.外径大于金属联轴器
4.作为一个总成难以平衡

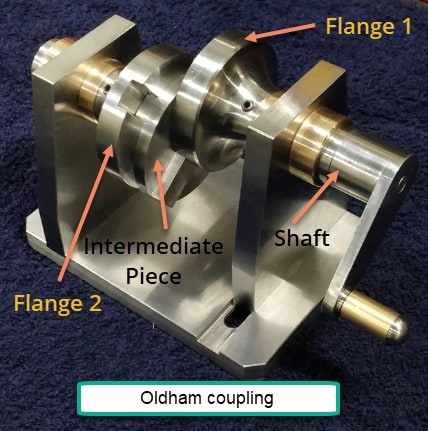

e .十字滑块联轴器

它用于连接两个平行轴，其轴相距很小。两个法兰，每个法兰有一个矩形槽，用键连接，每个轴上有一个法兰。两个法兰的位置应确保其中一个法兰的槽与另一个法兰的槽成直角。为了制作联轴器，在两个法兰之间放置一个圆盘，圆盘两侧各有两个矩形突出物，且彼此成直角。在运动过程中，中心盘在转动时在法兰槽中滑动。由于法兰和中心盘之间的正连接，动力传输发生在轴之间。

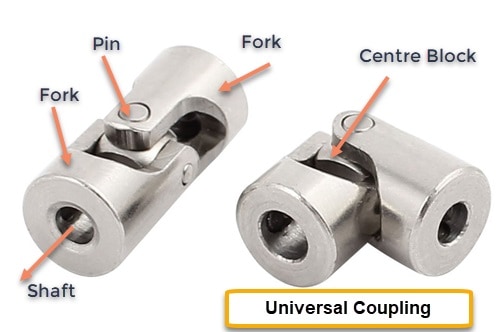

F.万向联轴器

万向联轴器或胡克联轴器用来连接两轴，它们的轴以小角度相交。两个轴的倾斜度可能是恒定的，但在实际操作中，当运动从一个轴传递到另一个轴时，倾斜度是不同的。万向联轴器或胡克联轴器的主要应用是在汽车从变速箱到差速器或后桥的传动中发现的。在这种情况下，我们使用两个胡克联轴器，一个在传动轴的两端，在一端连接变速箱，另一端连接差速器。胡克联轴器还用于将动力传递给多台钻床的不同主轴。它被用作铣床上的膝关节。
