轴设计材料，类型，如何设计轴

轴的介绍:-

轴是一种旋转部件，通常为圆形截面，用来传递动力或运动。
•它提供了齿轮、滑轮、飞轮、曲柄、链轮等元件的旋转轴或摆动轴，并控制其运动的几何形状。
•碳钢等级40C8, 45C8, 50C4, 50C12通常用作轴材料。

轴尺寸

•应力分析
-在设计中，通常可以确定关键区域的位置，确定这些区域的尺寸以满足强度要求，然后确定轴的其余部分的尺寸以满足轴支撑元件的要求。
•挠度和坡度
-它们是惯性的函数。惯性是几何的函数。由于这个原因，轴的设计允许首先考虑应力。然后，在初步确定了轴的尺寸后，可以确定挠度和斜率。

轴的材料:

•材料选择的良好实践:
-通过设计计算，首次使用廉价的低碳钢或中碳钢。如果强度比挠度更重要，那么应该尝试一种更高强度的材料，允许轴尺寸减小，直到过大的挠度成为一个问题。

材料和加工的成本必须与更小的轴直径的需要进行权衡。

材料特性

• 它应该有高强度
• 它应该具有良好的可加工性。
• 它应该具有较低的缺口灵敏度因子。
• 应具有良好的热处理性能。
• 应具有较高的耐磨性。

生产井

•对于低产量，车削是通常的主要成型工艺。从经济角度看，可能需要去掉最少的材料。
•高产量可能允许体积保守的成型方法(热或冷成型，铸造)，最小的材料在轴可以成为一个设计目标。

轴布局

•在大多数情况下，大多数情况下应该只使用两个轴承。
•承重组件应放置在轴承旁边，以尽量减少由于大的力弯曲。
•轴应保持短，以最大限度地减少弯曲和挠曲。

肩膀
•可以进行精确定位
•支撑，最大限度地减少挠度。
•在负载较小的情况下，定位不是很重要，肩膀可以消除。

类型的轴:-

传动轴:

这些轴在动力源和吸收动力的机器之间传递动力。有平行轴、直线轴、架空轴等所有轴传输轴。

机轴:

这些轴是机器本身不可分割的一部分。

轴的设计

轴的设计可以基于
1.强度
2.刚度和刚度

在以强度为基础设计轴时，可考虑以下几种情况
1.仅受扭转力矩作用的轴。
2.轴只受弯矩作用。
3.轴受扭矩和弯矩的组合作用。

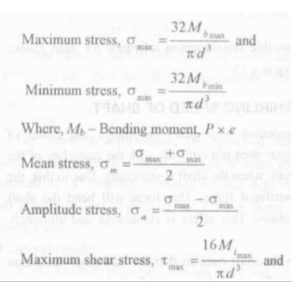

4.轴受到波动载荷。

应力轴设计
•没有必要评估轴中每一点的应力;几个潜在的关键位置就足够了。关键位置通常在表面。
•可能的关键位置，轴向位置:
1-弯矩过大和/或
2-扭矩存在，和/或
3-存在应力集中。

空心轴设计

解释

轴的设计可以基于
1.强度
2.刚度和刚度

在以强度为基础设计轴时，可考虑以下几种情况
1.仅受扭转力矩作用的轴
2.轴只受弯矩作用
3.轴受扭矩和弯矩的组合作用
4.轴受到波动载荷

实心和空心轴

当轴受扭矩和弯矩的组合作用时，必须同时在两力矩的基础上设计轴。

轴刚度设计:

在许多情况下，要从刚性的角度来设计轴。

对于受扭力矩作用的轴，扭角为:

捻度= TL / GJ

T =施加的扭矩

L =轴长

J =轴绕转轴的极转动惯量= πDˆ4 / 32

G =轴材料的刚度模量。计算需要计算出构成轴的材料的刚度模量。这取决于材料，许多材料的G值可以再次在设计手册和制造商的图表中找到。

因此，对于已知的T、L、G值和捻度角允许值，可以计算出轴的直径。

---
