春天简介

• 弹簧是弹性体（通常为金属），可以通过某种力扭曲、拉动或拉伸。当力释放时，它们可以恢复到原始形状。换句话说，它也被称为弹性构件。
• 根据应用情况，它可以采用任何形状和形式

弹簧的定义：

• 春天是定义作为一种弹性机械元件，在载荷作用下发生偏转，并在载荷消除时恢复其原始形状。

弹簧是一种弹性构件，能够提供较大的弹性变形。弹簧被定义为一个弹性体，其功能是在加载时变形，并在卸载时恢复其原始形状。

弹簧的不同功能：

1. 吸收冲击和振动用于车辆悬架弹簧、铁路缓冲弹簧、电梯缓冲弹簧、机械振动支座
2. 储能–用于钟表、玩具的弹簧。电影摄影机、断路器和启动器
3. 测量力-用于称重秤及发动机指示器用的弹簧
4. 控制运动–在凸轮和从动件机构中，弹簧用于保持两个元件之间的接触。
5. 施加力-在发动机气门机构中，弹簧用于在受到干扰时使摇臂返回其正常位置力被移除。离合器中使用的弹簧提供接合离合器所需的力。

弹簧类型

根据形状，以下是重要的弹簧类型：
1.螺旋弹簧
2.锥形弹簧和蜗壳弹簧
3.扭转弹簧
4.叠片弹簧或钢板弹簧
5.圆盘弹簧或贝尔维尔弹簧

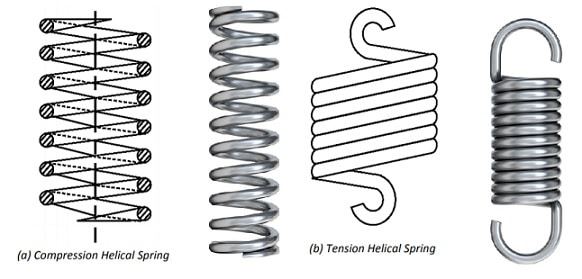

1.螺旋弹簧

• 螺旋弹簧由弯曲成螺旋形的金属丝制成，通常为圆形截面。
• 螺旋弹簧有两种基本类型:压缩弹簧和拉紧弹簧。
• 在螺旋压缩弹簧中，外力会使弹簧变短。换句话说，弹簧被压缩。
• 在螺旋拉伸弹簧中，外力倾向于拉长弹簧。换句话说，弹簧是拉长的。

• 需要注意的是，尽管弹簧处于压缩状态，螺旋压缩弹簧的钢丝并不受到压缩应力。
• 此外，尽管弹簧处于拉伸状态，但螺旋拉伸弹簧的钢丝不会受到拉伸应力。
• 在这两种情况下，弹簧钢丝中都会产生扭转剪切应力。
• “压缩”和“张力”这两个字与整个弹簧有关，而与弹簧钢丝上的应力无关。

螺旋弹簧具有以下优点：

• 这些很容易制造。
• 这些产品种类繁多。
• 这些都是可靠的。
• 它们具有恒定的弹簧速率。
• 可以更准确地预测它们的性能。
• 它们的特征可以通过改变尺寸而改变。

应用螺旋拉伸弹簧:

1） 车库门总成
2） 虎钳式抓斗
3） 化油器

应用螺旋压缩弹簧:

1）圆珠笔
2）Pogo Sticks
3） 发动机中的气门总成

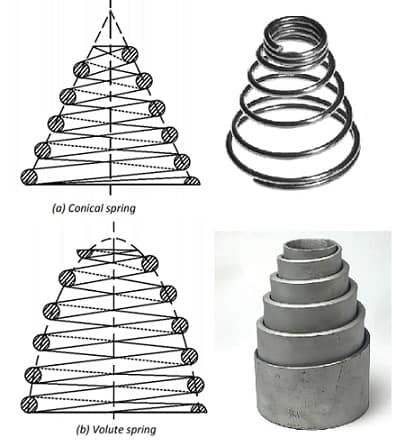

2.锥形和蜗壳弹簧

• 圆锥弹簧和蜗壳弹簧用于特殊应用，其中需要伸缩弹簧或弹簧速率（每单位挠度所需的载荷）随载荷增加的弹簧。

• 锥形弹簧用均匀间距缠绕，而蜗壳弹簧以持续间距和铅角的抛物面的形式缠绕。
• 该特性有时用于振动问题，其中弹簧用于支撑质量变化的物体。

3.Torsion Springs.

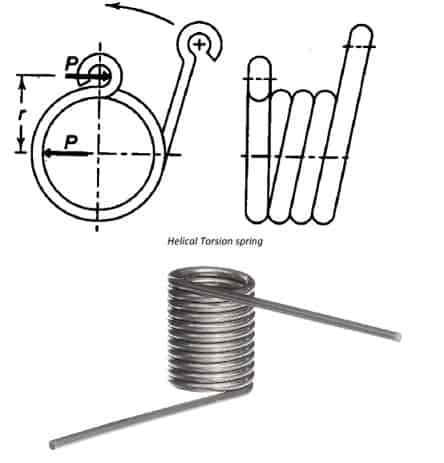

• 该弹簧的结构类似于压缩弹簧或拉伸弹簧，不同之处在于其端部的形成方式，即弹簧围绕线圈的轴承受扭矩。
• 螺旋扭转弹簧用于将扭矩传递给机器或机构中的特定部件。
• 螺旋扭簧用于门铰链，刷子，初学者和门锁。

• 例如，弹簧透射（P x R）的扭矩。
• 螺旋扭转可以抵抗弯曲力矩（P x r），弯曲力矩会使弹簧卷起。
• 弯矩在弹簧线中引起弯曲应力。
• 扭转弹簧这个术语有点误导人，因为钢丝受到弯曲应力，不像螺旋扭转或张力弹簧所产生的扭转剪切应力。

扭力弹簧的应用：

1. 鼠标轨迹
2. 船形开关
3. 的门
4. 剪贴簿
5. 汽车初学者

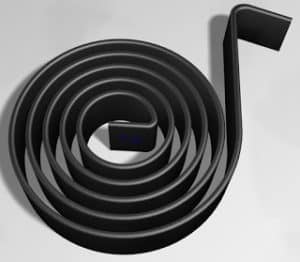

螺旋扭转弹簧：

• 它是由一条钢带绕着自身几圈而成，形成如图所示的几何形状。
• 它的内端连接到一个乔木和外端连接到一个固定鼓。
• 它有几个旋转，也包含一个更厚的钢带。
• 它在展开时发布电源。

螺旋弹簧的应用：
•闹钟
•观察
•汽车座椅倾角调节器

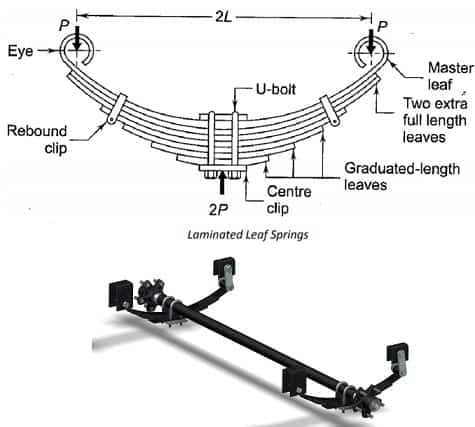

4.叠片钢板弹簧

• 多片钢板弹簧广泛应用于卡车和铁路货车的悬挂。
• 它由一系列通常为半椭圆形的平板组成。这些平板被称为弹簧的叶片。
• 顶部的叶子有最大长度。顶部最长的叶子叫做主叶。
• 叶子的长度有刻度。从上叶到下叶长度逐渐减小。
• 它两端弯曲，形成春眼。通过这些眼插入两个螺栓，将钢板弹簧固定在车身上。
• 叶子用两个U形螺栓和中心夹持在一起。

• 设有回弹夹，以保持叶片对准，并防止在操作过程中叶片的横向移动。
• 在中心，钢板弹簧支撑在轴上。
• 多片钢板弹簧除了主叶片外，还配有一个或两个额外的全叶片。
• 额外的全长叶片堆叠在主叶片和定长叶片之间。
• 额外的全长叶片用于支撑横向剪切力。

叶片类型：

1.长假
一种。全长叶子，眼睛，
B没有眼睛的全身离开。
2.毕业离开

树叶的应用：-

1.用于半椭圆板簧，
2.它用于四分之一椭圆形叶子弹簧，
3.适用于四分之三椭圆形钢板弹簧，
4.用于全椭圆钢板弹簧。

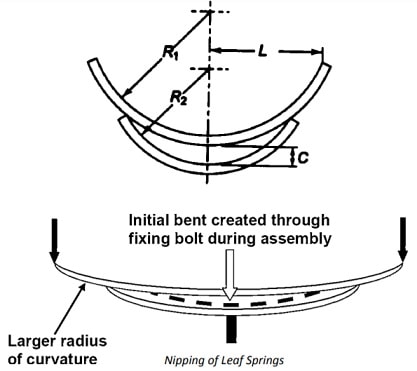

钳制叶片弹簧

• 超长叶片的应力大于等长叶片的应力。
• 平衡不同叶片应力的方法之一是对弹簧施加预应力。

• 预加应力是通过将叶片弯曲到不同的曲率半径，然后再将其与夹子组装在一起来实现的。
• 如上图所示，全长叶片的曲率半径大于相邻叶片的曲率半径。
• 叶片越短，曲率半径越小。
• 装配前，额外全长叶片和刻度长度叶片之间的初始间隙C称为钳口。
• 这种通过曲率半径差实现的预应力称为夹持。

钢板弹簧的应用：

• 主要用于汽车悬架系统。

钢板弹簧的优点：

1. 它可以承受横向载荷。
2. 它提供制动扭矩。
3. 它需要驱动扭矩并承受车辆提供的冲击。

5.碟形弹簧或碟形弹簧

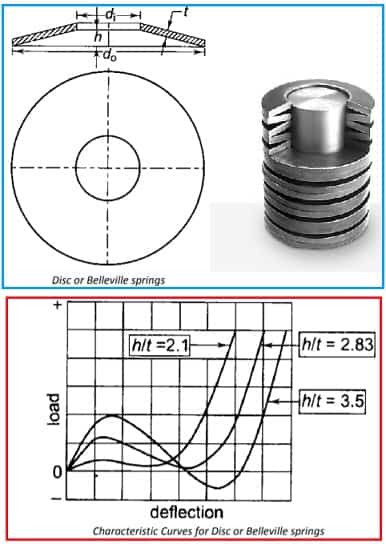

• Belleville弹簧由锥形盘组成，如上图所示。
• 它被称为贝尔维尔弹簧，因为它是由朱利安·贝尔维尔发明的，他于1867年在法国申请了设计专利。
• Belleville Spring具有典型的载荷偏转特性，如上图所示。
• (h/t)比的变化提供了各种各样的荷载-挠度曲线。
• Belleville弹簧用于板式离合器和制动器、安全阀和各种螺栓连接。

Belleville弹簧具有以下优点：

Belleville弹簧的优点如下：

1.它结构简单，易于制造。
2.这是一个紧凑的弹簧单元。
3.当需要非常大的力来实现弹簧的小挠度时，它特别有用。
它提供了各种弹簧常数，使其变得多功能。
5.它可以提供任何线性或非线性负载偏转特性。

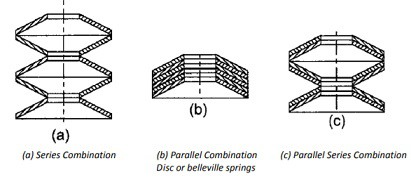

6.特定大小和厚度的单个锥形圆盘可以以串联、平行或串并联的方式堆叠，如图所示
图。这些组合在不改变设计的情况下提供了各种弹簧常数。
7.当两个贝氏弹簧串联布置时，在相同的力下可获得双挠度。另一方面，当两个贝氏弹簧平行时，对于给定的挠度，几乎可以获得两倍的力。

6.专用弹簧：

这些弹簧都是由不同的材料组成的，比如空气和水。

---

弹簧材料

弹簧材料应具有高疲劳强度、高延展性、高回弹性和抗蠕变性。

弹簧线材料的选择取决于以下因素:
1.作用在弹簧上的载荷
2.弹簧工作时所经过的应力范围
3.弹簧的质量和体积限制
4.预期的疲劳生活
5.弹簧工作的环境条件，如温度和腐蚀性气氛
6.制造弹簧时遇到的严重变形

制造弹簧的主要材料如下：
1.冷拔高碳钢
2.油回火高碳钢
3.不锈钢
4.铜或镍基合金
5.磷青铜
6.蒙乃尔
7.钛
8.铬钒
9铬硅

下面解释一些典型材料的特性

1.硬拉丝：这是冷拔的，最便宜的弹簧钢。通常用于低应力和静载荷。该材料不适用于零度以下或120度以上的温度⁰ C

2.油回火钢丝：它是一种冷绘，淬火，回火和通用的弹簧钢。然而，它不适用于疲劳或突然的载荷，在Subotro温度下，在180℃以上的温度下。当我们用于高压条件时，合金钢有用。

3.铬钒:这种合金弹簧钢用于高应力条件和高温，最高可达220℃⁰ C.它具有良好的抗疲劳性和长时间承受冲击载荷的能力。

4. Chrome Silicon：这种材料可用于高应力弹簧。它为长寿命、冲击载荷和高达250℃的温度提供了出色的服务⁰ C

5.音乐线：这种弹簧材料最广泛地用于小弹簧。它是最坚韧的，具有最高的抗拉强度，能够承受高应力下的反复加载。但是，它不能在零度以下或120度以上的温度下使用⁰ 通常，当我们谈论弹簧时，我们会发现音乐线是弹簧的常见选择。

6.不锈钢：广泛使用的合金弹簧材料。

7.磷青铜/弹簧黄铜:它具有良好的耐腐蚀性和导电性。这就是它通常用于电气开关触点的原因。弹簧黄铜可在零度以下温度下使用。

---

弹簧设计

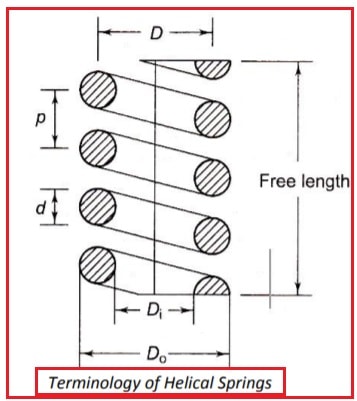

螺旋弹簧术语

承受压缩力的螺旋弹簧的主要尺寸如下：

D =弹簧的钢丝直径
Di=弹簧圈的内径
Do=弹簧圈的外径
D=平均线圈直径
因此

D=（Di+Do）/2

1.弹簧指数（C）：

弹簧指数定义为平均线圈直径与钢丝直径之比。它由字母C表示。

C = D / D

• 弹簧指数表示线圈曲率的相对锐度。
• 低指数意味着曲率的高锐度。
• 当弹簧指数较低（C<3）时，由于曲率效应，钢丝中的实际应力过大。
• 这样的弹簧很难制造，在盘绕时需要特别小心，以避免某些导线开裂。
• 当弹簧指数较高（C>15）时，会导致线圈直径发生较大变化。
• 这样的弹簧容易弯曲，在搬运过程中也容易缠结。
• 从制造考虑，弹簧指数从4到12被认为是更好的。因此，在实际应用中，弹簧指数通常在4到12之间变化。
• 然而，仍然优选6至9范围内的弹簧指数，尤其是对于紧公差弹簧和承受循环载荷的弹簧。

2.坚实的长度:

• 当压缩弹簧被压缩直到线圈彼此接触时，则称弹簧为实心弹簧。
• 弹簧的实心长度是弹簧圈总数和钢丝直径的乘积。

在数学上，春季公式的实心长度，

ls = n'd

哪里

n'=线圈总数，以及
d=导线的直径。

3.自由长度：

压缩弹簧的自由长度是弹簧在自由或空载状态下的长度。

它等于实体长度加上弹簧的最大挠度或压缩以及相邻线圈之间的间隙（完全压缩时）。

数学上，弹簧的自由长度公式，

Lf=实体长度+最大压缩+相邻线圈之间的间隙

Lf=n'd+δmax+0.15δmax

4.弹簧速率或弹簧刚度：

弹簧速率（或刚度或弹簧常数）定义为弹簧每单位挠度所需的载荷。

数学，春季率公式，

k=W/δ

式中，W=荷载，且
δ=弹簧的挠度

5.音高：

它定义为未压缩状态下相邻线圈之间的轴向距离。

从数学上讲，弹簧节距公式

p=Lf/（n'-1）

压缩弹簧的屈曲

实验发现，当弹簧的自由长度(LF)是平均或节径(D)的四倍以上时，弹簧的行为就像一个柱，在一个相对较低的负载下可能因屈曲而失效，如下图所示。

导致屈曲的临界轴向载荷（Wcr）可通过以下关系式计算，即。

Wcr=k×KB×LF

在哪里

k =弹簧速率或弹簧刚度= W/δ，
LF=弹簧的自由长度，以及
KB=屈曲系数，取决于比率LF/D。

如何防止屈曲？

• 自由长度(LF)应小于线圈直径(D)的4倍，以避免弯曲。
• 应选择具有较高刚度的材料。
• 为了避免弹簧屈曲，它要么安装在中心杆上，要么安装在管上。
• 当弹簧位于管上时，管壁和弹簧之间的间隙应尽可能小，但必须足以在压缩过程中增加弹簧直径。

涌泉

• 当螺旋弹簧的一端位于刚性支承上，另一端突然受到载荷时，弹簧的所有线圈不会突然均等地偏转，因为应力沿弹簧线传播需要一些时间。
• 一点考虑将显示在开始时，弹簧的端部线圈与施加的负载接触地占据了整个偏转，然后将其偏转的大部分偏转到相邻线圈。
• 这样，压缩波通过线圈传播到支撑端，从支撑端反射到偏转端。
• 这种现象也可以在封闭水体中观察到，在封闭水体中，扰动向壁面移动，然后再次返回扰动的起始点。
• 这种压缩波沿着弹簧无限地传播
• 如果施加的载荷是波动型的，并且载荷之间的时间间隔等于波从一端传到另一端所需的时间，那么就会发生共振。
• 这会导致线圈产生非常大的偏转，并相应地产生非常高的应力。
• 在这种情况下，弹簧可能会失效。这种现象称为浪涌。

如何防止涌动?

可使用以下方法消除弹簧中的喘振：

1.通过在中心线圈上使用摩擦阻尼器，使波传播模具。
2.通过使用高固有频率的弹簧（弹簧的工作频率应至少比其基本频率低15-20倍）。
3.通过使用弹簧，使靠近端部的线圈螺距不同于中心的线圈螺距，以获得不同的固有频率。

---

弹簧的优点:

弹簧的优点如下：

• 通常弹簧是免维护的
• 弹簧种类繁多，形状多样，应用范围广。
• 弹簧可以使机器振动最小化。弹簧可以消除振动的不良影响。
• 弹簧很容易制造。
• 弹簧非常可靠。
• 大多数情况下，我们使用弹簧来避免振动，因为汽车中的突然振动可能会影响人体，并导致呕吐
• 它有助于储存能量，如手表和玩具。

弹簧的缺点:

• 如果弹簧的挠度超过某个临界值，那么弹簧就会发生屈曲。
• 更换弹簧很困难。
• 弹簧损坏的地方很难修理。

弹簧的应用：

以下是弹簧的一些应用。

1. 吸收或控制汽车悬架弹簧、振动中的能量。阻尼器、铁路缓冲区。
2. 在内燃机的制动器、离合器、阀门上施加力。
3. 将能量储存在手表和玩具中。
4. 用来测量弹簧天平、量规中的力。
5. 在夹具等工具中提供夹紧力。
6. 通过保持两个元件之间的接触来控制运动，如凸轮和从动件等。
7. To施加力，如弹簧式安全阀
8. 支撑移动的物体或隔离振动。
9. 张力弹簧用于工业机器人、门锁。
10. 扭转弹簧用于衣帽针、车库门
