周转齿轮箱-图解，工作，周转齿轮箱的优点

行星齿轮箱

在普通齿轮传动装置中，各种齿轮的轴是固定的。这些齿轮只是简单地绕轴旋转。在行星齿轮传动的情况下，至少有一个齿轮不仅围绕自己的轴旋转，而且还围绕其他轴旋转。这两种安排行星轮系如图3.27所示。

在图3.27 (a)安排中，一个被称为太阳轮的小齿轮是轴的一个组成部分，它可以围绕自己的轴X- X自由旋转。小齿轮轴安装在框架中的轴承上。同时，曲轴或承载臂也可以绕同一轴x-x自由旋转。该臂与一个被称为行星轮的小齿轮通过曲轴销连接。行星轮轴是绕自己的轴y-Y自由旋转的。当承载臂在其轴承上旋转时，行星轮也会绕X- X轴旋转。

行星轮与小齿轮啮合，也与称为环的内齿环啮合。环是作为固定单元的框架的一部分。环空是圆形的，与X-X轴同心圆。它是一列齿轮传动的行星轮系。它提供了一个固定在太阳轮上的轴与运载臂的轴之间的确定和固定的速度或齿轮比。

其他齿轮箱:

在图3.27 (b)中，太阳轮(1)是整体轴的一部分，整体轴在框架内绕其轴自由旋转。这个太阳轮与复合行星轮的齿A相啮合。现在，复合轮在载臂销上自由旋转。称为轴的承载臂安装在车架上。它可以自由地绕太阳轮旋转。

复合行星轮的B部分与太阳轮(1)啮合，当托臂轴转动时，附着在太阳轮(1)上的轴也会随着托臂的旋转向同一个方向转动。但是它的速度很慢。行星或太阳和行星型齿轮箱没有滑动狗或齿轮啮合。但是不同的齿轮速度可以通过收紧齿轮鼓上的制动带来获得。因此，换档简化了。

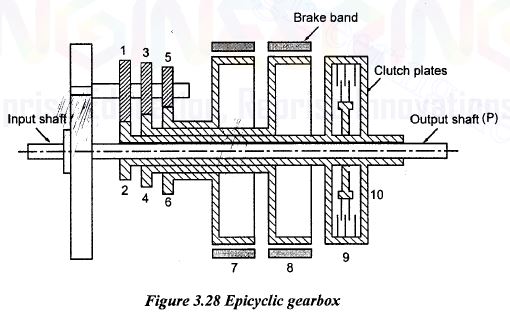

图3。:28为周转齿轮箱。所述复合齿轮1,3,5位于固定在轮a上的销上，所述复合齿轮在销上自由旋转。齿轮1、3和5分别与三个不同的齿轮2、4和6啮合。它们依次与鼓相连7, 8和9。滚筒7和滚筒8在其外缘有制动器，滚筒9上设有若干离合器片。一个轮毂附在飞轮插口轴N上，其中装有若干离合器片。为了获得最高速度，成员10是压紧离合器板。它将轴N直接连接到输出轴P，从而使离合器啮合。从而获得最高转速齿轮。

为了获得较低的速度，离合和刹车应用于鼓8。这是在一个齿轮变速杠杆的帮助下完成的。这个动作通过降低齿轮2的速度锁定齿轮4。因此，输出轴减少。

为了获得倒车速度，离合器脱离并在10号鼓上制动。它通过反转2相对于输入轴的旋转方向来锁定齿轮6。因此，2的速度也降低了。

行星齿轮箱的优点:

1.行星齿轮总是啮合在一起。因此，狗离合器或滑动齿轮不使用。
2.换档时采用外收缩手托架或尺寸相对较小的多片式离合器。
3.它是一个更紧凑的单位，因为行星齿轮运行在一个环形齿轮与其外表面的圆柱形式。
4.它分布在几个齿轮上，而不是只有一对齿轮上的负载。
5.由于载荷的分布，可以获得更大的齿面接触面积。
6.与三速或四速齿轮箱相比，该齿轮箱的齿轮和齿轮壳在外形尺寸上可以做得更小。
