点火次序定义:

多缸发动机各缸点火的顺序称为点火顺序。

点火顺序是指多缸往复式发动机中各缸的供能顺序。这是通过在汽油发动机的火花塞在正确的顺序，或通过在柴油发动机的燃油喷射的顺序来实现的。在设计发动机时，选择合适的点火顺序对发动机振动最小化、平稳运行、延长发动机疲劳寿命和舒适性至关重要，对曲轴设计也有重要影响。

发动机的点火顺序是动力事件在不同汽缸中发生的顺序。点火顺序的设计，以提供平衡和消除振动到可能的最大程度。在径向发动机中，点火顺序必须遵循一个特殊的模式，因为点火脉冲必须遵循曲柄旋转时的运动。在直列发动机中，点火顺序可能有所不同，但大多数顺序是为了使点火气缸沿曲轴均匀分布而安排的。

射击令的目的

这些是在决定发动机的最佳点火顺序之前必须考虑的一些因素。
•发动机振动
•发动机冷却
•背压的开发。
•发动机平衡和
•甚至电力流动。

如何确定发动机的点火顺序

在设计/制造过程期间，通过在每个曲轴 - 期刊的发动机和曲轴对准/偏移中包含的汽缸的数量决定。

当设计发动机时确定射击顺序，以便使其尽可能平稳地运行。计算曲轴上的活塞施加的力和载荷。计算所需的配重。将所有这些插入动态平衡方程中，确定烧制顺序，使得产生最小振动。

发射顺序设计参数:

• 圆柱体数量，
• 扭转振动，
• 热分布,
• 汽缸的布置，
• 曲轴对中/偏置
• 曲轴颈。

---

不同类型汽缸发动机的点火顺序

---

1.3缸发动机点火顺序

点火次序
1-2-3萨博二冲程发动机
1-3-2 BMW K75发动机

2.4缸发动机点火命令

点火次序
•1-3-3 -2福特Taunus V4引擎
•1-2-3 -3部分英国福特发动机，福特肯特发动机
•1-3-3 -2-4雅马哈R1交叉平面
•5-4-3-2大众汽车冷却发动机

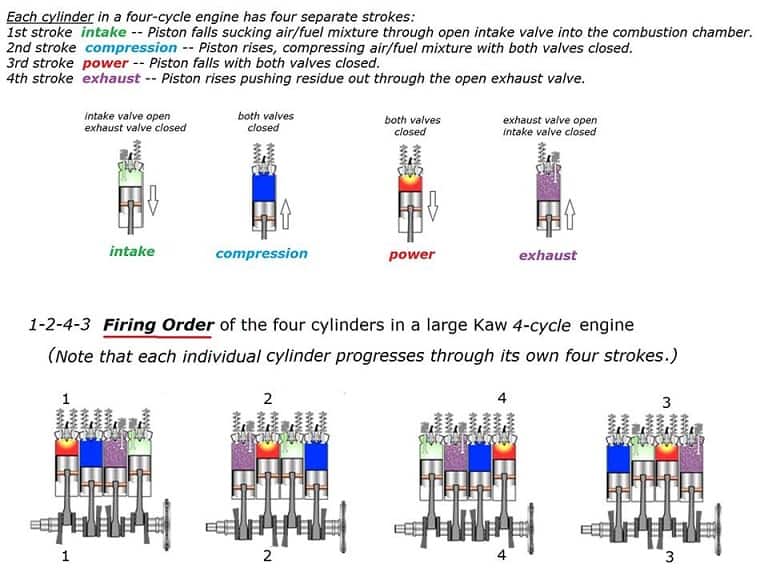

为什么1-3-4-2点火顺序比1-2-3-4 4缸发动机更受青睐?

射击订单必须根据发动机振动和发动机冷却来考虑。同时，点火顺序也会影响发动机的平衡。

偏爱1-3-3 -2而不是1-2-3-4的4缸发动机的原因:

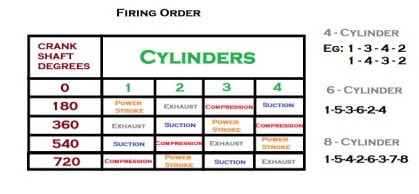

1.这些动力脉冲均匀分布，间隔180度。因此发射命令为发动机是1-3-4-
2.这两个轴承上的平衡负载将进一步减少发动机的振动。
3.需要通过改变顺序来冷却发动机的部分。所以这个问题过热可以减轻。
4.为废气提供足够的旅行时间。使高压压力的发展将会避免的。

3.用于5个气缸发动机的射击顺序

点火次序
•1-2-4-5-3直列5、沃尔沃850、奥迪100

4.6缸发动机点火顺序

点火次序
•1-5-3-6-2-4直线6，欧姆欧米茄A.
•1-6-5-4-3-2通用3800发动机
•1-2-3-4-5-6转基因60度V6发动机
•1-4-2-5-3-6梅赛德斯-奔驰M104发动机
•1-4-5-2-3-6 Chevrolet Corvair
•1-4-3-6-2-5梅赛德斯 - 奔驰M272发动机，Volkswagen v6
•1-4-2-6-3-5丰田Hz发动机

5.7缸发动机点火命令

点火次序
1-3-5-7-2-4-6 7缸单排径向发动机

6.8缸发动机点火命令

点火次序
•1-8-4-3-6-5-7-2 1988克莱斯勒第五大道，雪佛兰小块发动机
•1-8-7-2-6-5-4-3 GM LS发动机，丰田UZ发动机
•1-3-7-2-6-5-4-8保时捷928，福特模块化发动机，5.0何
宝马s65型号:1-5-4-8-7-2-6-3
•1-6-2-5-8-3-7-4 Straight-8
•1-8-7-3-6-5-4-2日产VK发动机
•1-5-4-2-6-3-7-8福特温莎发动机
•1-5-6-3-4-2-7-8 Cadillac V8引擎368,425,472,500
•1-5-3-7-4-8-2-6 Ferrari Dino V8（F355）
1-2-7-8-4-5-6-3霍顿V8发动机

7.10缸发动机的射击顺序

•1-10-9-4-3-6-5-8-7-2道奇蝰蛇V10
•1-6-5-10-2-7-3-8-4-9 BMW S85

8.12缸发动机点火顺序

点火次序
•1-7-5-11-3-9-6-12-2-8-4-10法拉利456米GT v12
•1-7-4-10-2-8-11兰博基尼暗黑破坏神vt
•1-4-9-8-5-2-11-10-3-6-7-12 Caterpillar Inc. 3412E
•1-12-5-8-3-10-6-7-2-11-4-9奥迪VW Bentley W12发动机
•1,12,7,6,3,10,11,2,5,8,4,4卷罗伊斯梅林
•1、12、4、9、2、11、6、7、3、10、5、8兰博基尼Aventador

9. 16缸

点火次序
1-12-8-11-7-2-13-10-6-4-2-13 Cadillac V16发动机

10.20-cylinder

点火次序
•1-12-8-11-7-14-5-16-4-15-20 Cadillac V20发动机。

---

发射顺序的优点

---
