导轨简介

导轨是机床的重要元素之一。导轨的主要功能是确保切割工具或机床操作元件沿预定路径移动。机床操作元件随身携带工件。运动通常是镗铣刀，垂直车床等圆形。虽然它是车床，钻孔，镗孔机等的直线。

导轨（或滑动道）的目的是适应机器滑块，工作台和主轴的轴向运动。导轨还为轴线提供几何对准（并行性，垂直，辊，俯仰和横摆）。表面必须支撑静态和动态负载（包括加工力），尽可能少的摩擦，但同时抑制了机器上可移动接头的效果。

机床元件的设计在工具工程中是至关重要的。它们必须承受适用的外部负荷。还解释了导轨的要求，功能和类型。

导轨的函数

i.与滑道相比有较低的摩擦力
2即使以缓慢的速度，也应该具有均匀的运动。
III。如果滚动构件预加载，则应具有高刚度。
iv.利用高速运动的可能性。

导轨要求

一世。它应该是强大的
2它应该处理足够的硬度
III。应该少磨损
iv.压力分布应均匀。
v。它应该提供良好的指导
VI。应该缺乏摩擦。

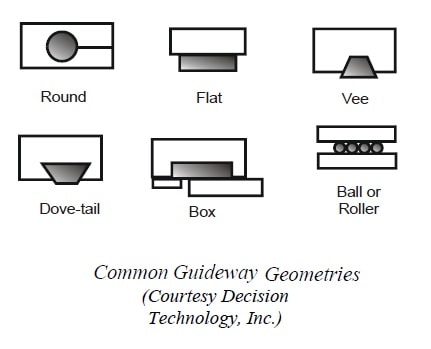

标准导轨几何形状

最常用的导轨配置或几何图形是：

1.圆形 -表面研磨机的限制以及喂食主轴棒（例如镗铣刀）。

2.平,这个导轨只用于对中-通常从机器的主轴外。适用于各种机器，包括磨床。

3.v字形,圆柱形磨床可能有VEE方式。它们是从砂轮外侧的，主要用于对准。

4.燕尾 -这种导轨在今天的机床上很少见。然而，它在工具滑道上也有一些应用(例如，在瑞士型车床上的一组工具滑道)。它具有极好的刚性和对准特性。这是一种昂贵的生产指南。

5.盒子(正方形/长方形)这是加工中心和车床上的共同导轨。它用于重型加工（例如铣削）应用。盒子可以是螺栓上的钢轨或机器铸造的一体部分。当它们是整体的时，铸铁表面是火焰或感应热处理，然后刮擦和/或手柄。

6.〇球或滚轮预先包装的球和滚子包可以购买各种尺寸和评级的一般应用在广泛的机器导轨。

导游的类型

根据工作元件接触面之间摩擦的性质，导轨主要分为:
(a)具有滑动摩擦的导轨
（b）带滚动摩擦的导轨

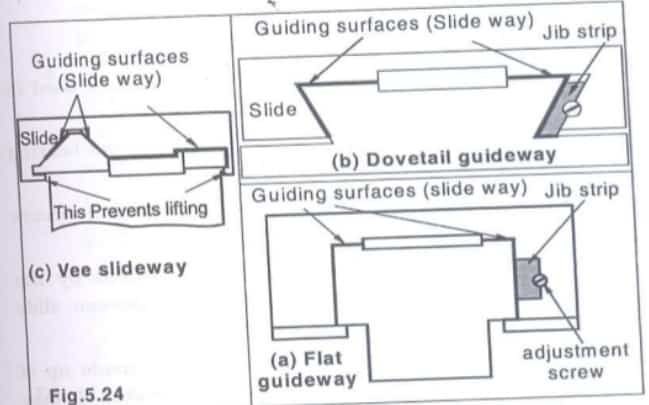

最常用的导向元件形状是:

（i）V型

(2)平面类型

(3)燕尾型

(iv)圆形或圆柱形。

VEE或倒置VEE导游：

• 这些广泛用于机床，特别是在车床床上。
• 这样做的优点是导轨与主轴轴的平行对齐不受磨损的影响。有一个关闭动作，因为上面的成员在较低的成员，这自动维持对齐。
• 因此，JIBS是不需要VEE导轨占用磨损引起的间隙。

平板和燕尾导轨：

• 在数控机床上使用平面或燕尾榫。
• 平面导轨比其他导轨具有更好的承载能力。
• 使用一段时间后，由于表面相互滑动，可能会发生磨损。夹具是用来确保滑块准确地安装到平导轨和燕尾导轨上。
• 夹具是锥形的，可以调整，以减少磨损造成的过度间隙。
• 导轨的v型、平型和燕尾型上的金属对金属接触通常是铸铁对铸铁。
• 铸铁可以经过热处理以增加其硬度，并进行表面磨削以获得所需的精度。

圆柱形导轨：

• 在圆柱形导轨中，托架壳体中的孔在导轨周围提供支撑。
• 对于相对较短的导线和轻载荷，圆柱形导轨是非常有效的。
• 对于长导线使用这些导轨的一个限制是，如果导杆只在两端支撑，它可能在负载下在跨的中心下垂或弯曲。

减摩直线运动导轨:

数控机床采用减摩直线运动导轨，用于:

(a)减少磨损量
（b）提高运动的平滑度
(c)减少摩擦
（d）减少发热。

• 它们在机器的运动部件和静止部件之间使用滚动部件。

这些是滚动摩擦导轨。
优于传统导轨。
1.与滑动道相比，摩擦力低
2.即使在低速下，由于实际上没有粘滑现象，运动的均匀性。
3.如果滚动构件是预加载的，则刚度高
4.使用高速运动的可能性。

• 与摩擦导轨相比，这些导轨的主要缺点是其较低的阻尼能力。

机床导轨粘滑现象

• 在机床中，夹着工件的工作台或夹着刀具的鞍座移动得非常快慢慢地超过合适的导轨，同时受到通过切割和夹紧引起的重型力。在这样的滑动情况下，往往是一个依赖于时间的间歇运动，这导致连续卡和滑动按定期滑动。这种经常重复的运动被称为粘滑运动。
• 这种在出口时的粘滑运动会恶化产品的表面光洁度和尺寸精度也降低了机床和刀具的整体寿命。
• 因此，为了获得良好的加工性能，消除或减少粘滑运动至关重要。这需要熟悉粘滑特性和各种参数的作用。
• 在低速大力作用下，引起粘滑运动的主要因素是粘滑滑动单元的弹性和滑动表面的摩擦特性。

直线运动导轨的优点:

以下是LM导轨的优点，由于它们对高精度工作的需求正在增加:

1.高位置精度 -当由LM导轨驱动负载时，负载和床台之间的摩擦接触滚动接触。摩擦系数仅为传统接触的1/50。

2.使用寿命长，运动精度高对于传统的滑块，精度误差是由油膜逆流引起的。润滑不足引起接触面之间的磨损。相比之下，滚动接触磨损小，因此机器可以在运动精度上实现长寿命。

3.高速运动是可能的与低驱动力LM导轨有小摩擦阻力，只有一个小的力量是需要移动负载。
4.所有方向的相等的装载容量LM导轨可以将负载置于垂直或水平方向。
5.简易安装 -安装直线导轨非常容易。研磨或铣削机床表面，按照推荐的安装程序，并拧紧螺栓到所需的扭矩，可以实现高度精确的直线运动。
6.容易润滑
7.可交换性

导轨的应用:

以下是LM导轨的一些应用:

1.图中显示了一个数控加工中心，其中直线运动导轨被用于获得高精度和精密的运动。

2.直线导轨的应用非常广泛，如自动化设备、重型搬运设备、重型切削机床、数控磨床、

3.具有高刚性、重负荷要求的大型规划机床和加工中心。

4.注塑成型机。

5.数控车床。

6.工业机器人

7.半导体机 - PCB钻机

8.其他机器-测量机，运输机，焊接机，医疗设备，测试设备等。

9.它也可用于铝挤出机。

10.各种制造目录可供选择的LM导轨为一个特定的机床。
