舵机箱。舵机箱的类型

转向齿轮箱

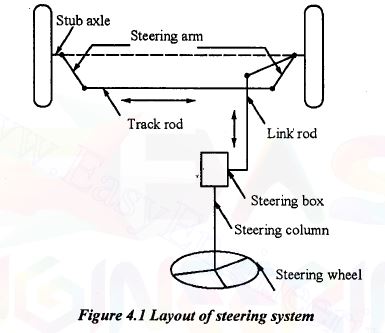

转向系统是一组部件、连杆等，它可以让任何车辆(汽车、摩托车、自行车)沿着所需的路线行驶。一个例外是铁路运输的情况下，铁路轨道结合铁路开关(也被称为“点”在英式英语中)提供转向功能。转向系统的主要目的是让驾驶员引导车辆。

舵机箱类型:

• 蜗轮转向装置。
• 蜗杆滚柱式舵机。
• 循环球式舵机。
• 齿轮齿条式舵机
• 凸轮和滚子齿轮式舵机
• 凸轮和挂钩转向装置。
• 凸轮和双杠杆舵机。
• 蜗杆和扇形舵机。

舵机变速箱功能:

1.它将方向盘的旋转运动转化为前轮的角度转动。
2.它也增加了驾驶员的努力和机械优势。

1.蜗轮蜗杆型式:

• 这种类型的舵机在转向柱的末端有一个方切螺纹;形成一个蜗杆，在它的末端装有一个蜗轮，并与它刚性地工作。蜗轮一般采用盖轴。
• 蜗轮可以转动到新的位置，降臂可以调整到正确的工作位置。

2.油烟球类型:

• 在这种类型的齿轮箱中，在蜗杆和螺母构件之间装有滚珠的环形链条。
• 螺母形成具有轴向运动的齿条环。
• 使扇区在摇杆轴机架上，滚珠在蜗杆与螺母之间连续滚动。
• 在蠕虫的末端设置有返回室。
• 这种方法减少了蜗杆和螺母构件之间的摩擦。
• 这种类型的舵机用于重型车辆。

3.齿条和小齿轮类型:

• 这是一种常见的手动类型的舵机，在大多数车辆中都使用。
• 在这种转向装置中，转向柱的底端装有小齿轮。
• 所述小齿轮的齿与所述齿条上所设的相应齿啮合，所述小齿轮的端部通过所述杆连接到短轴上。
• 小齿轮的旋转运动在前、后方向操作齿条，这反过来操作短轴。

4.凸轮杠杆式:

• 凸轮和杠杆转向使用一个或两个杠杆螺柱安装在圆锥滚子轴承。
• 当蜗杆以螺旋槽的形式旋转短轴时，短轴也随之旋转。
• 这引入了一个转向运动的下降臂轴。

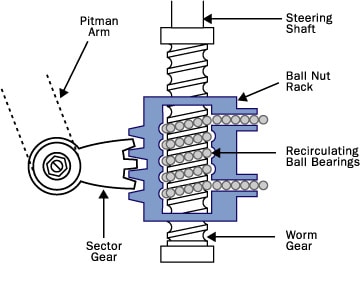

5.Worm和扇区类型:

• 在这种类型的蜗杆在转向轴的末端与安装在扇形轴上的扇形啮合。
• 当蜗杆通过舵轮的转动而转动时，扇区也转动扇区轴。
• 它的运动通过连杆传递给车轮。
• 扇形轴连接到下降臂或转向臂上。

•
