焊接检验工具。焊接量规的类型

焊接标准

本文提供焊接量规的注意事项。

焊接后，用焊接量规检查焊缝的尺寸和形状。这些是金属板或高规格板，与给定尺寸和焊缝类型的横截面相对应。

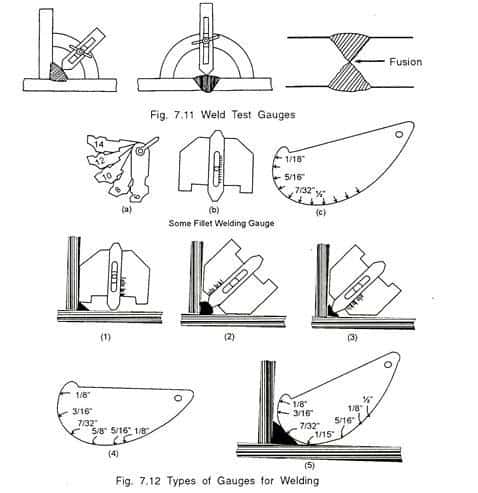

图中显示了另一种设计简单的测量角焊缝喉道厚度的量规。喉部厚度读数显示在量规的曲线上。如图所示，保持量规，直到量规的曲线点接触焊缝表面的中心，量规的曲线也靠在作三通接头的两边。

读也:焊接中最常见的缺陷及其原因

在B处，角焊缝的喉道厚度为5-6毫米，这是规上接触焊缝表面中心的一点。

在每个量规上穿孔的数字表示工作的厚度，毫米为对接焊缝，腿为毫米为角焊缝。因此，很难将焊缝的尺寸保持在精确的范围内——每个量规都有给定焊缝的最大和最小尺寸的切口。一组最常用的焊缝尺寸(6-14毫米)的量规用一个环或一个螺栓夹紧(图)。

读也:钎焊与焊接-钎焊与焊接的区别

焊接量规类型:

• 焊接检验尺wg01
• 通用焊接规wg2
• 焊接计WG3
• 数字式焊接规WG3
• HI-LO焊接规(WG4)
• 经济型单用途高-低焊接规格
• 焊接计WG5
• 自动焊缝尺寸测量WG7
• 桥凸轮计
• 可调角焊规格WG8
• 管坑压力表WG10
• 斜t角焊缝规WG12
• V-WAC单焊规格
• 袖珍桥式凸轮规
